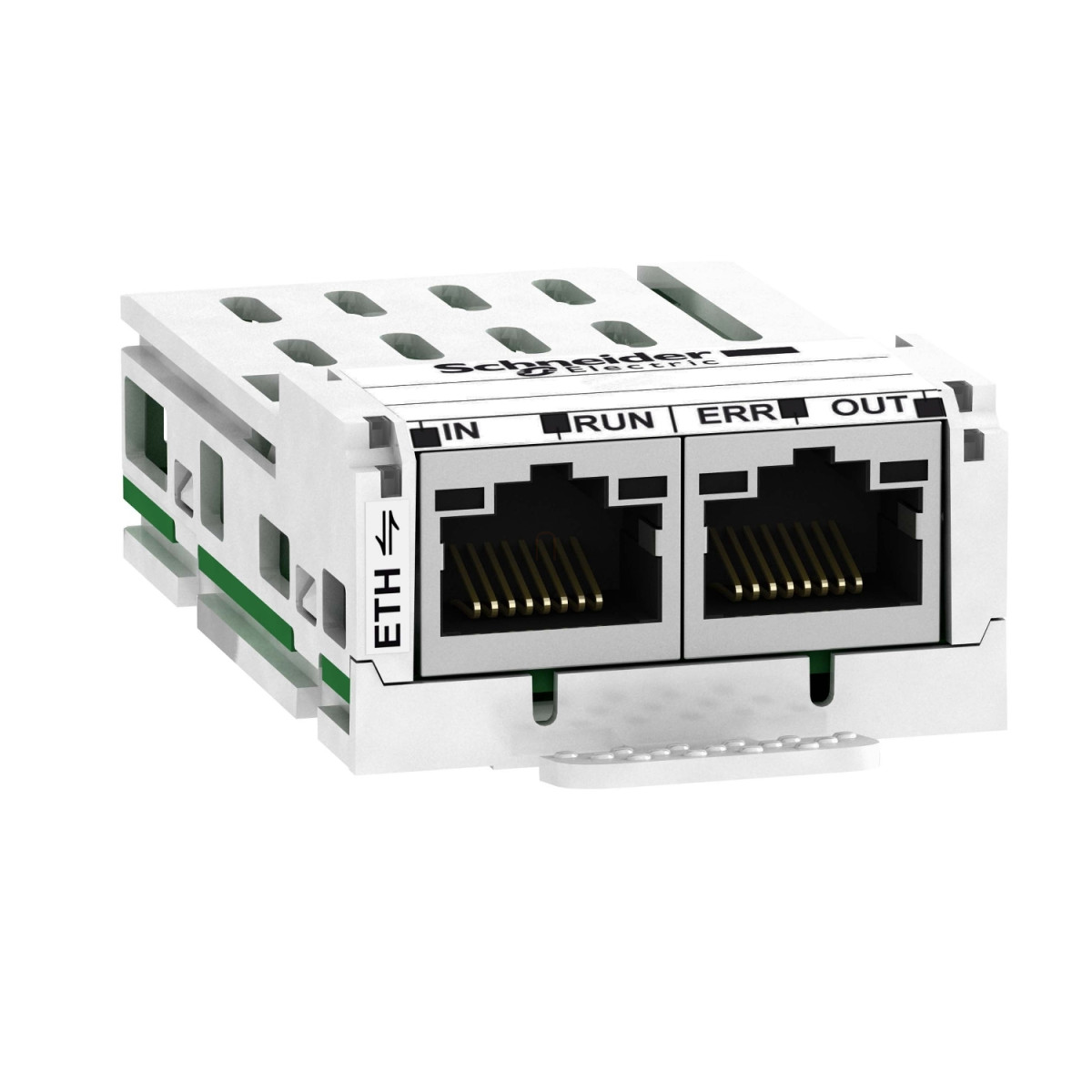

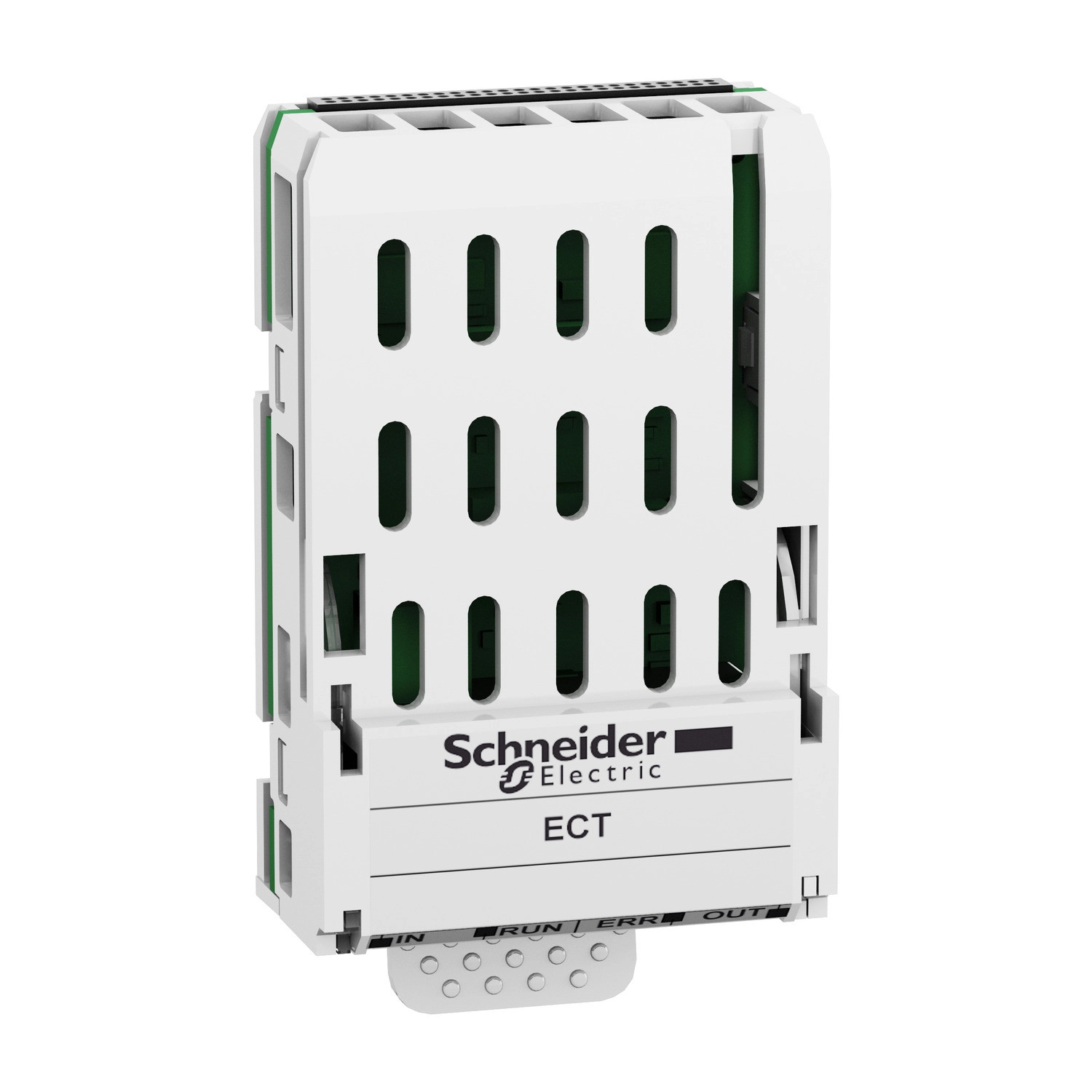

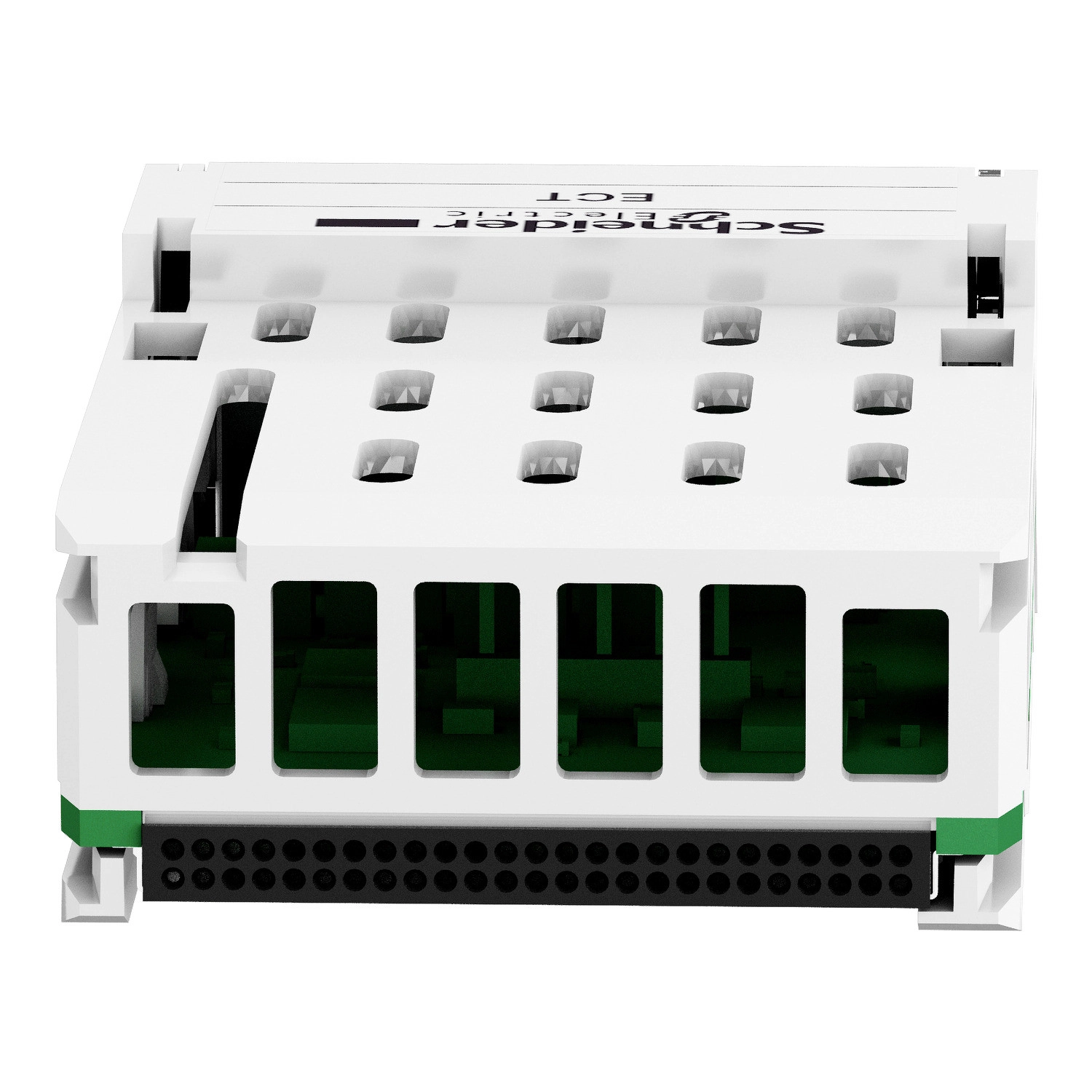

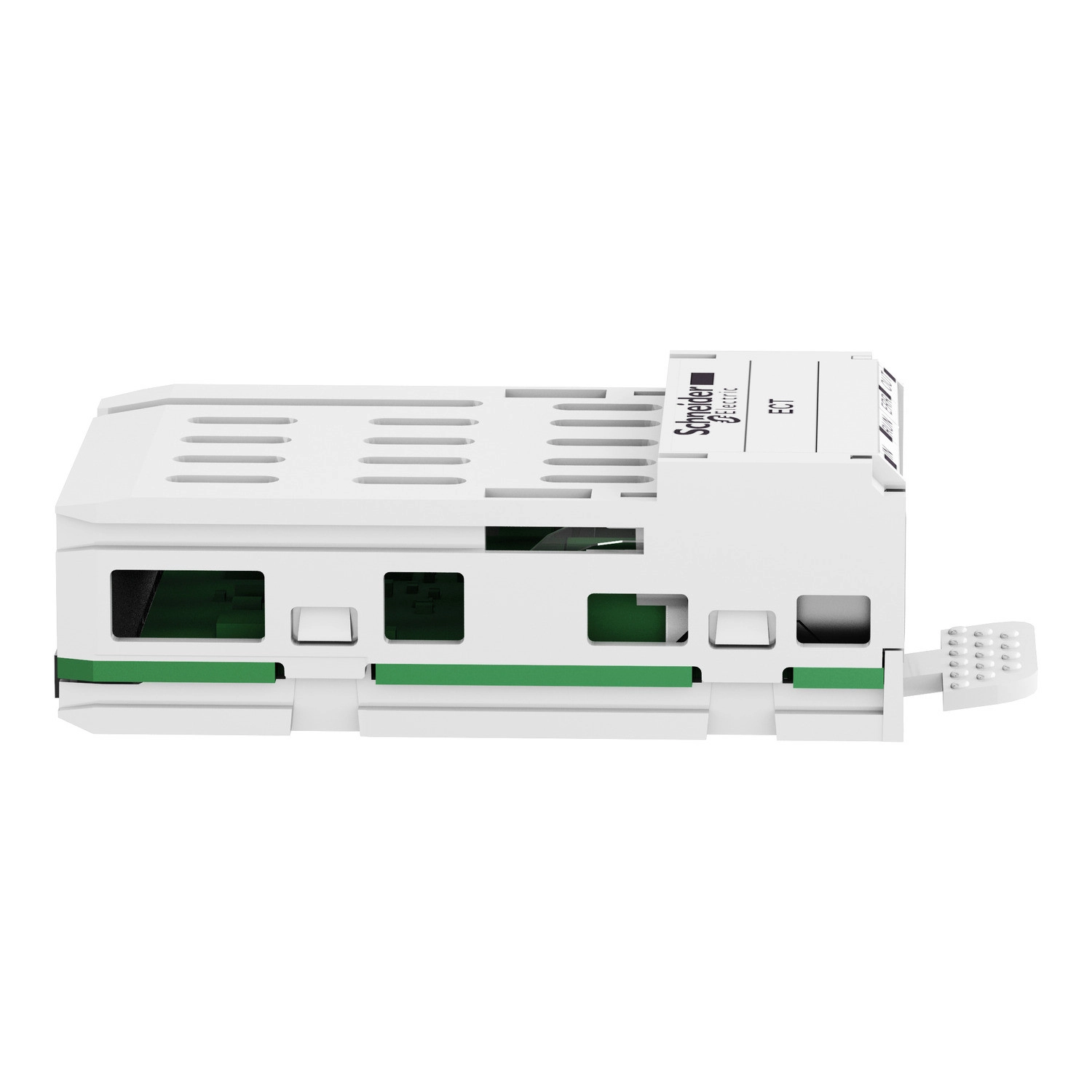

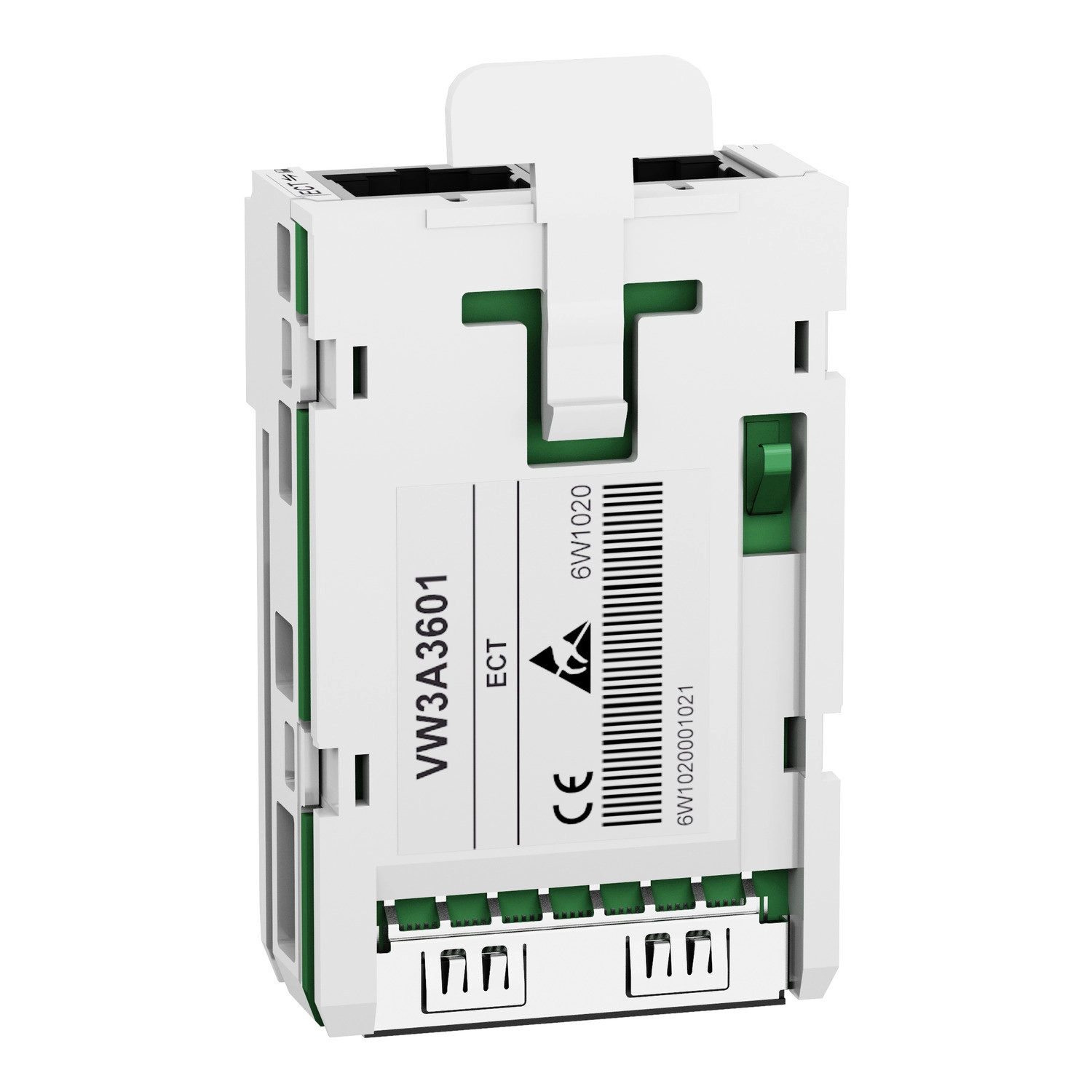

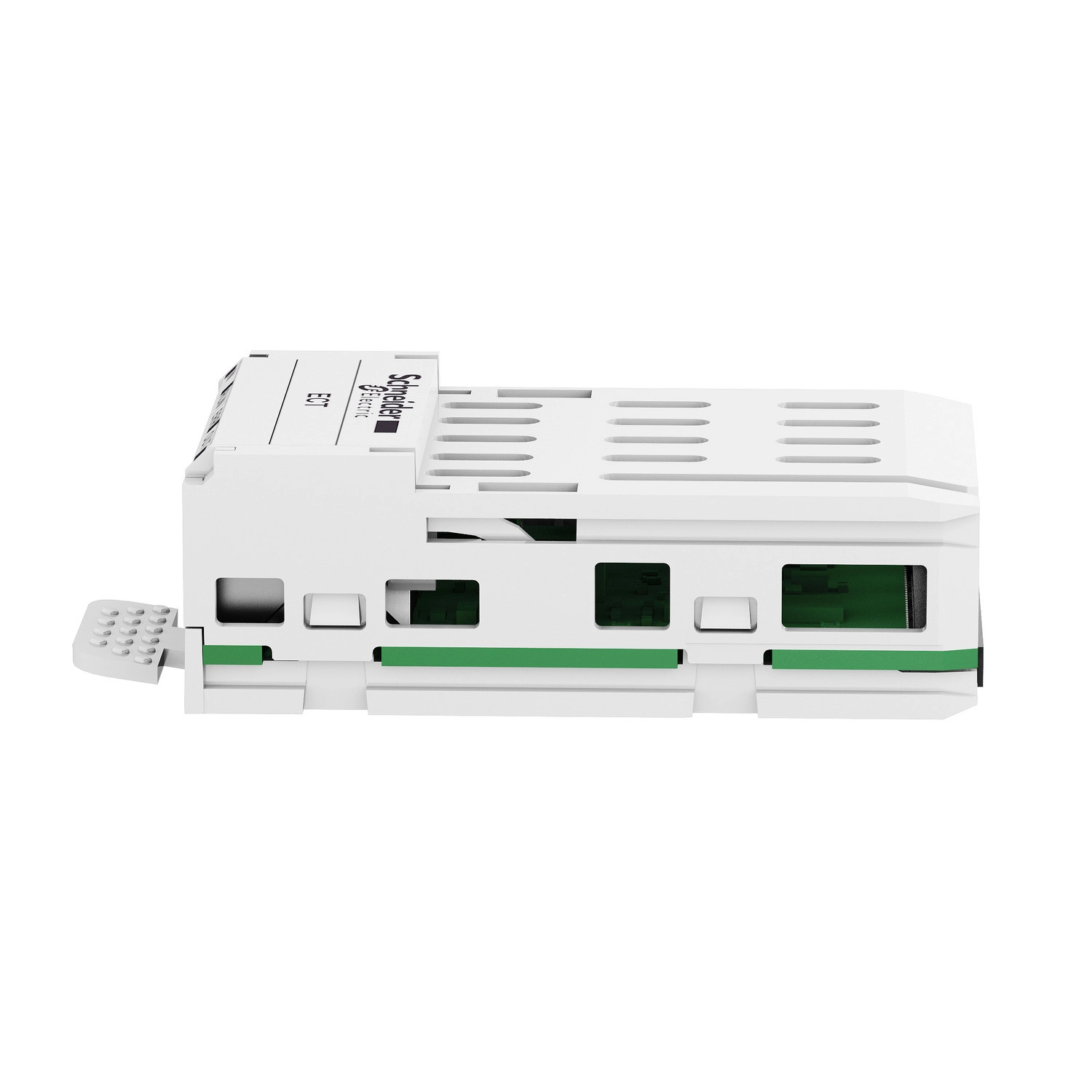

A Schneider Electric VW3A3601 típusú EtherCAT kommunikációs modul egy kiváló minőségű kommunikációs kiegészítő, amelyet kifejezetten az Altivar frekvenciaváltó családokhoz és a Lexium 32 szervomotorokhoz fejlesztettek ki. Ez a modul lehetővé teszi a gyors és megbízható EtherCAT protokollon keresztüli kommunikációt, amely különösen előnyös az ipari automatizálási rendszerekben, ahol a valós idejű adatátvitel és a pontos időzítés elengedhetetlen.
A VW3A3601 kommunikációs modul kiemelkedő tulajdonsága a nagy sebességű, 100 Mbps-os átviteli képesség, amely biztosítja a gyors adatcserét a frekvenciaváltó és a vezérlőrendszer között. A modul két RJ45 csatlakozóval rendelkezik, amelyek lehetővé teszik a hálózati topológia rugalmas kialakítását és akár 100 méteres maximális kábelhosszúságot eszközök között. Ez különösen hasznos kiterjedt ipari létesítményekben, ahol a vezérlőelemek gyakran jelentős távolságra helyezkednek el egymástól.
A VW3A3601 modul széles kompatibilitást kínál a Schneider Electric hajtásrendszereivel, beleértve a Lexium 32M, Altivar Process Modular, Altivar Machine ATV340 (kivéve Sercos hajtásokat), Altivar Machine ATV320, Altivar Process ATV900, Altivar 32 és Lexium 32 termékcsaládokat. Ez a sokoldalúság jelentősen megkönnyíti a rendszertervezők és integrátorok munkáját, mivel egyetlen kommunikációs megoldással lefedhetik a különböző hajtásalkalmazásokat.
Az EtherCAT protokoll támogatásával a modul biztosítja a PDO (Process Data Objects) és SDO (Service Data Objects) szolgáltatásokat, valamint a CiA 402 sebességvezérlési üzemmódot, amely megfelel az IEC 61800-7-201 szabványnak. A CANopen over EtherCAT (CoE) funkcionalitás további rugalmasságot és kompatibilitást biztosít a meglévő CANopen alapú rendszerekkel. A modul többféle címzési módot támogat – logikai címzést, csomópont címzést és pozíció címzést – így könnyen integrálható különböző hálózati topológiákba és vezérlési architektúrákba.

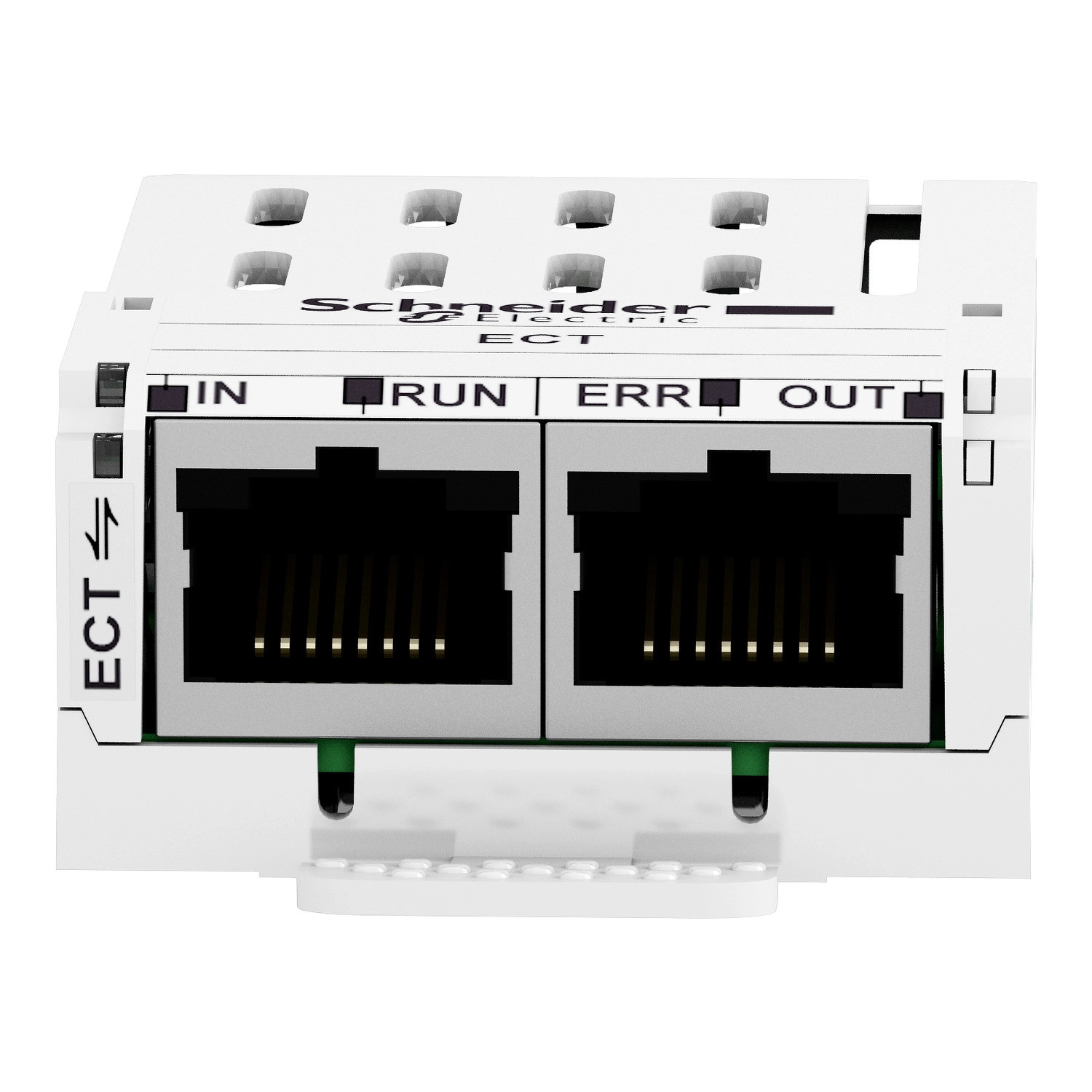

A VW3A3601 modul állapotjelző LED-ekkel rendelkezik, amelyek megkönnyítik a diagnosztikát és a hibaelhárítást. Az eszköz négy LED-et tartalmaz: egyet a bemenet állapotának jelzésére, egyet a RUN állapot jelzésére, egyet a hibajelzésre és egyet a kimenet állapotának jelzésére. Ez a részletes vizuális visszajelzés különösen értékes az üzembe helyezés és a karbantartás során, amikor gyorsan kell azonosítani és elhárítani az esetleges kommunikációs problémákat. A modul kompakt kialakítása (méretek: 9,0 x 4,5 x 6,3 cm) lehetővé teszi a helytakarékos beépítést a vezérlőszekrényekbe vagy más korlátozott terű alkalmazásokba, miközben a standard ipari csatlakozók biztosítják a gyors és megbízható telepítést.
Schneider Electric Lexium 32 - VW3A3601 -frekvenciaváltó kiegészítő, Kommunikációs modul, EtherCAt DC, 2xRJ45, ATV320-340-900 és LXM32 hajtásokhoz műszaki adatok
Fő jellemzők
Termékcsalád: Altivar
Terméktípus: Kommunikációs modul
Tartozék/külön alkatrész kategória: Kommunikációs kiegészítők
Kompatibilitás
Termékkompatibilitás: Lexium 32M
Sorozatkompatibilitás: Altivar Process Modular, Altivar Machine ATV340 (kivéve Sercos hajtások), Altivar Machine ATV320, Altivar Process ATV900, Altivar 32, Lexium 32
Kommunikációs jellemzők
Kommunikációs port protokoll: EtherCAT
Elektromos csatlakozás: 2 darab RJ45 csatlakozó
Átviteli sebesség: 100 Mbps
Maximális kábelhosszúság eszközök között: 100 m 100 Mbps esetén
Címzés: Logikai címzés, Csomópont címzés, Pozíció címzés
Kommunikációs szolgáltatások
Kommunikációs szolgáltatás: PDO és SDO támogatás
Hajtásprofil: CiA 402 sebességvezérlési mód az IEC 61800-7-201 (CiA 402) szerint
Protokoll: CANopen over EtherCAT (CoE)
Kijelzés
Kijelző típusa: 1 LED a bemeneti állapothoz, 1 LED a RUN állapothoz, 1 LED a hibához, 1 LED a kimeneti állapothoz
Szabványok
Szabványok: IEC 61800-7-201 (CiA 402)
Méret és tömeg
Magasság: 6,300 cm
Szélesség: 4,500 cm
Hosszúság: 9,000 cm
