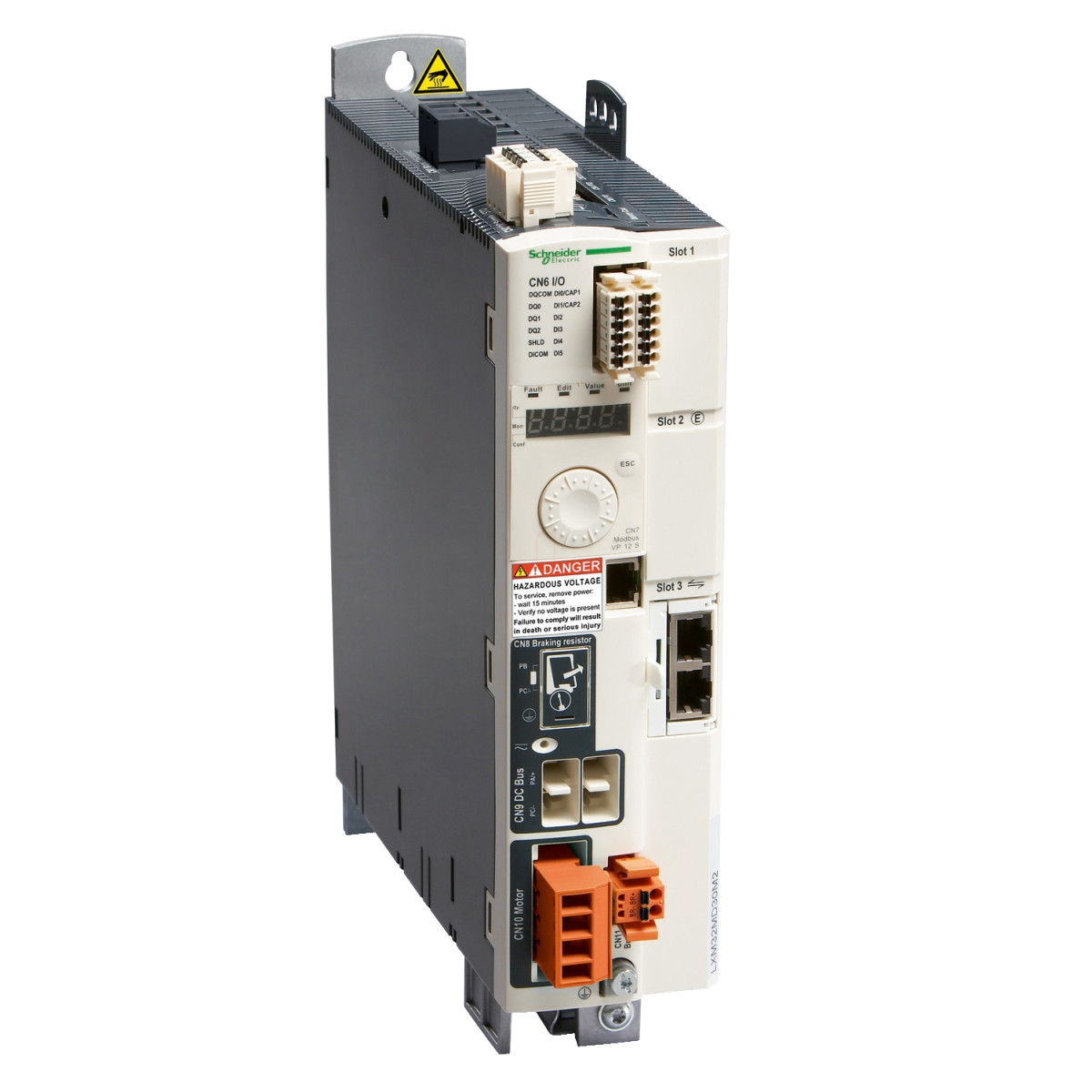

A Schneider Electric Lexium 32 termékcsalád LXM32SU60N4 típusú motion szervo hajtása professzionális automatizálási megoldást kínál a precíziós mozgásvezérlés területén. Ez a kompakt kivitelű, könyv formátumú szervohajtás kifejezetten a nagypontosságú mozgásvezérlési alkalmazásokhoz lett kifejlesztve, kiváló dinamikus teljesítményt és megbízhatóságot biztosítva.
A LXM32SU60N4 szervohajtás háromfázisú kivitelben készül, 208-480V közötti névleges tápfeszültség tartománnyal (amely -15%/+10% tűréssel rendelkezik). A készülék maximális folyamatos kimeneti árama 1,5A 8 kHz-es kapcsolási frekvenciánál, míg csúcsárama 6A lehet rövid ideig (5 másodpercig) mind 208V, mind 480V esetén. A hajtás 400W folyamatos teljesítményt biztosít 208V-on, illetve 800W-ot 400V és 480V tápfeszültségnél. Névleges teljesítménye 0,35 kW 208V-on, illetve 0,4 kW 400V és 480V esetén.
A készülék számos fejlett funkcióval rendelkezik, köztük integrált EMC szűrővel, és beépített STO (safe torque off) biztonsági funkcióval, amely SIL3 szintű védelmet biztosít az EN/IEC 61508 szabvány szerint. A kommunikációs lehetőségek között szerepel a SERCOS III integrált interfész, amely lehetővé teszi a hajtás zökkenőmentes integrálását komplex automatizálási rendszerekbe. A hajtás rendelkezik 2 fogadó diszkrét bemenettel (CAP terminálok), 3 logikai kimenettel és különböző visszajelző funkciókkal, beleértve egy piros LED-et a hajtás feszültségének jelzésére és egy 7 szegmenses kijelzőt a hibák megjelenítésére.
A LXM32SU60N4 méretei kompaktak: 68 mm széles, 270 mm magas és 237 mm mély, tömege mindössze 1,8 kg. A hajtás természetes konvekcióval hűtött, és vertikális helyzetben (±10 fok) kell telepíteni. Üzemi hőmérséklet-tartománya 0-50°C, amely speciális feltételek mellett akár 60°C-ig is kiterjeszthető az UL szabvány szerint, a kimeneti áram 2,2%-os csökkentésével fokonként 50°C felett.
A szervohajtás IP20 védettségi fokozattal rendelkezik az EN/IEC 60529 szerint, ellenáll 1g rezgésnek (13-150 Hz frekvenciatartományban) és 15g ütésnek (11 ms időtartamig). A termék kompatibilis a BMH típusú szervomotorral (70 mm, 1 motor stacks), így könnyen integrálható a megfelelő motorral rendelkező alkalmazásokba. A LXM32SU60N4 alkalmas számos ipari alkalmazásra, ahol precíz sebességszabályozás, pozicionálás és nyomatékvezérlés szükséges, mint például csomagológépek, anyagmozgatás, és szerszámgépek.
Schneider Electric Lexium 32 - LXM32SU60N4 -32 szervohajtás, 400 W, 3f, 480 VAC, Modbus, sercos III műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 32
Készülék rövid neve: LXM32S
Termék vagy komponens típusa: Mozgás szervo meghajtás
Meghajtó formátuma: Könyv
Hálózati fázisok száma: Háromfázisú
Elektromos jellemzők
Névleges tápfeszültség: 200...240 V - 15...10 %, 380...480 V - 15...10 %
Tápfeszültség határok: 170…264 V, 323…528 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 1,5 A 8 kHz-nél
Kimeneti áram 3s csúcs: 6 A 208 V-nál 5 s-ig, 6 A 480 V-nál 5 s-ig
Folyamatos teljesítmény: 400 W 208 V-nál, 800 W 400 V-nál, 800 W 480 V-nál
Névleges teljesítmény: 0,35 kW 208 V 8 kHz-nél, 0,4 kW 400 V 8 kHz-nél, 0,4 kW 480 V 8 kHz-nél
Vonali áram
1,7 A 97 % 208 V-nál, 2 mH külső vonali fojtóval
1,8 A 108 % 400 V-nál, 2 mH külső vonali fojtóval
1,6 A 116 % 480 V-nál, 2 mH külső vonali fojtóval
1,8 A 132 % 208 V-nál, vonali fojtó nélkül
1,4 A 191 % 400 V-nál, vonali fojtó nélkül
1,2 A 201 % 480 V-nál, vonali fojtó nélkül
Kiegészítő információk
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Egyeres IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Csatlakozó, szorítóképesség: 3 mm², AWG 12 (CN8)
Meghúzási nyomaték CN8: 0,5 N.m
Be- és kimenetek
Diszkrét bemenetek száma: 2 fogadó diszkrét bemenet
Diszkrét bemenet típusa: Fogadó (CAP terminálok)
Mintavételi időtartam: 0,25 ms
Diszkrét bemenet feszültség: 24 V DC fogadáshoz
Diszkrét bemenet logika: Pozitív (STO_A kiegészítő, STO_B kiegészítő) 0 állapotban: < 5 V, 1 állapotban: > 15 V az EN/IEC 61131-2 1-es típusnak megfelelően
Válaszidő: <= 5 ms STO_A kiegészítő, STO_B kiegészítő
Diszkrét kimenetek száma: 3
Diszkrét kimenet típus: Logikai kimenet(ek) (DO) 24 V DC
Diszkrét kimenet feszültség: <= 30 V DC
Diszkrét kimenet logika: Pozitív vagy negatív (DO) az EN/IEC 61131-2-nek megfelelően
Biztonsági és kommunikációs jellemzők
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508-nak megfelelően
Kommunikációs interfész: SERCOS III, integrált
Állapotjelző LED: 1 LED (piros) szervo meghajtó feszültség
Jelzési funkció: Hibák kijelzése 7 szegmenses
Fizikai jellemzők
Jelölés: CE
Üzemeltetési helyzet: Függőleges +/- 10 fok
Termék kompatibilitás: BMH szervomotor (70 mm, 1 motor stacks)
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó tömeg: 1,8 kg
Környezeti jellemzők
Elektromágneses kompatibilitás: Vezetett EMC az EN 55011 A osztály 1 csoportnak megfelelően
Szabványok: EN/IEC 61800-3
Terméktanúsítványok: CSA
IP védettségi fokozat: IP20 az EN/IEC 60529-nek megfelelően
Rezgésállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6-nak megfelelően
Ütésállóság: 15 gn 11 ms esetén az EN/IEC 60028-2-27-nek megfelelően
Szennyezettségi fok: 2 az EN/IEC 61800-5-1-nek megfelelően
Környezeti jellemző: Classes 3C1 az IEC 60721-3-3-nak megfelelően
Relatív páratartalom: Class 3K3 (5-85 %) kondenzáció nélkül az IEC 60721-3-3-nak megfelelően
Környezeti levegő hőmérséklet működés közben: 0…50 °C az UL-nek megfelelően
Környezeti levegő hőmérséklet tároláskor: -25…70 °C
Hűtés típusa: Természetes konvekció
Üzemeltetési magasság: <= 1000 m leminősítés nélkül
