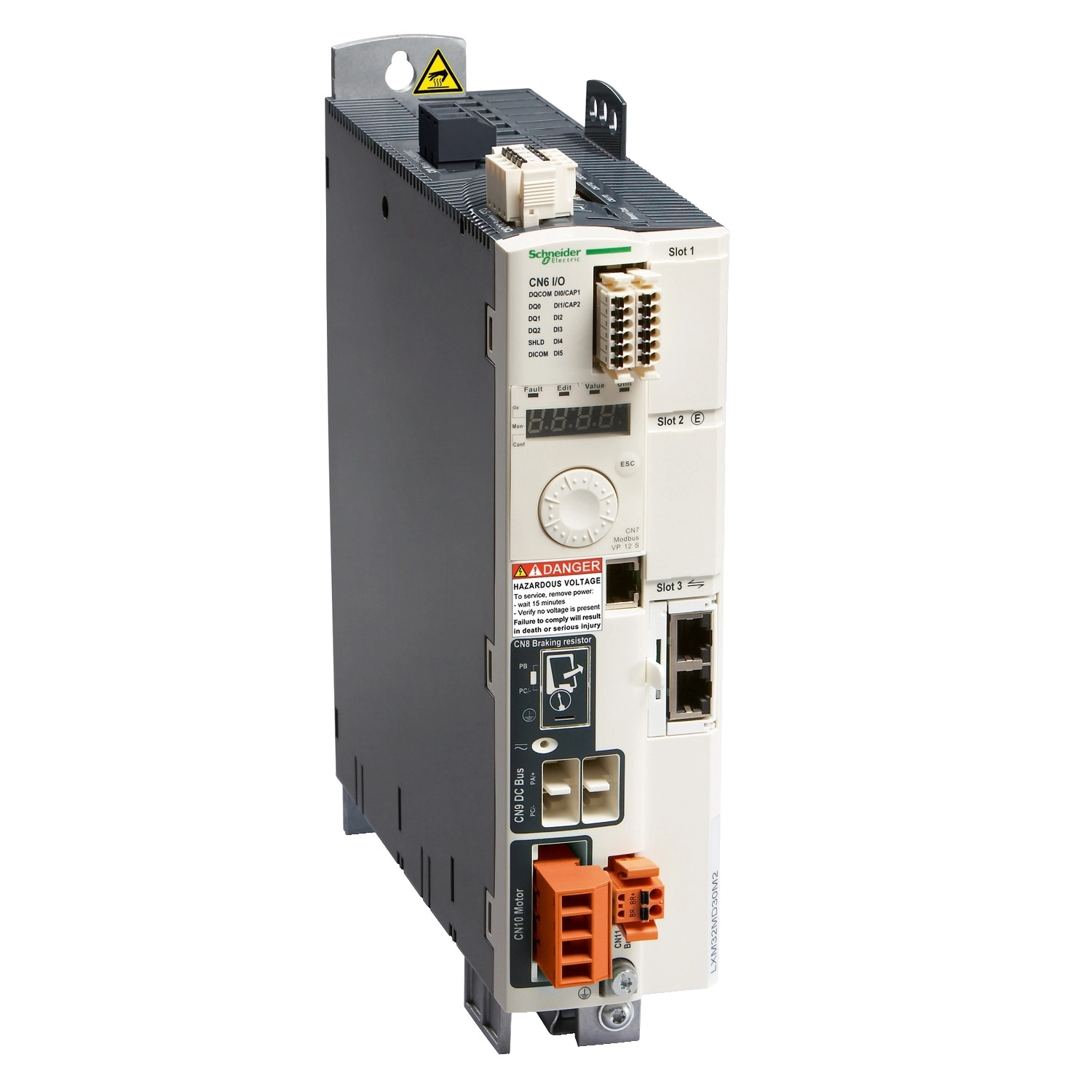

A Schneider Electric Lexium 32 LXM32SD30N4 egy rendkívül hatékony és megbízható mozgásvezérlő szervohajtás, amely kiváló teljesítményt nyújt ipari automatizálási alkalmazásokban. Ez a három fázisú, 3kW névleges teljesítményű szervohajtás 208-480V között működik, és ideális választás precíz pozicionálást, sebességszabályozást és nyomatékvezérlést igénylő rendszerekhez.
A Lexium 32 termékcsalád részeként az LXM32SD30N4 modell tervezésénél a Schneider Electric mérnökei különös figyelmet fordítottak az üzembiztonsági jellemzőkre. A beépített STO (Safe Torque Off) biztonsági funkcióval a hajtás SIL 3 biztonsági integritási szintet teljesít az EN/IEC 61508 szabvány szerint. Ez jelentősen csökkenti a rendszerintegrációs költségeket és növeli a munkabiztonságot. A hajtás Book formátumban készül, ami kompakt méreteket jelent: 68 mm szélesség, 270 mm magasság és 237 mm mélység, így könnyen beilleszthető a legtöbb vezérlőszekrénybe.
A szervohajtás villamos jellemzői kiemelkedőek: 10A folyamatos kimeneti áram 8 kHz kapcsolási frekvencián, és rövid ideig akár 30A csúcsáram is leadható 5 másodpercig. A folyamatos teljesítmény 2800W 208V esetén, míg 400V és 480V tápfeszültségnél ez 5600W-ra növekszik. Az integrált EMC szűrővel a berendezés minimalizálja az elektromágneses interferenciát, megfelelve az EN 55011 Class A Group 1 szabványnak. A három fázisú bemenetű hajtás tápfeszültség tartománya 208-480V között van, a megengedett hálózati frekvencia pedig 47,5-63 Hz. A készülék bemenetén opcionálisan külső vonali fojtó alkalmazható, mellyel a hálózati áramfelvétel optimalizálható: 208V-nál külső 1mH-s fojtóval 9,2A, míg 480V-nál 9,6A áramfelvétel jelentkezik.
A Lexium 32 LXM32SD30N4 szervohajtás számtalan kifinomult vezérlési és kommunikációs funkcióval rendelkezik. SERCOS III integrált kommunikációs interfésszel van felszerelve, amely valós idejű, nagy sebességű adatátvitelt tesz lehetővé. A készülék 2 diszkrét bemenettel rendelkezik (CAP terminálok), valamint 3 logikai kimenettel (DO). A bemeneteken 24V DC feszültség alkalmazható, a kimenetek pedig akár 30V DC feszültséggel terhelhetők. Az egység állapotát egy piros LED jelzi, valamint egy 7 szegmenses kijelző mutatja a hibaállapotokat, ami megkönnyíti a hibaelhárítást. A berendezés IP20 védettséggel rendelkezik az EN/IEC 60529 szabvány szerint. A szervohajtás működési hőmérséklet-tartománya 0-50°C, de 50-60°C között is használható, ha a kimeneti áramot 2,2%-kal csökkentik fokonként. Az elektronika beépített ventilátorral rendelkezik a hatékony hűtés érdekében, maximális tengerszint feletti magasság pedig 1000m teljesítménycsökkentés nélkül. Az LXM32SD30N4 kompatibilis a Schneider Electric BMH szervomotorokkal (100 mm, 3 motortekercs), így komplett mozgásvezérlő rendszer alakítható ki.
Schneider Electric Lexium 32 - LXM32SD30N4 -32 szervohajtás, 3000 W, 3f, 480 VAC, Modbus, sercos III műszaki adatok
Fő jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32S
Termék vagy komponens típusa: Mozgásvezérlő szervohajtás
Hajtás formátuma: Book
Hálózati fázisok száma: Három fázis
Névleges tápfeszültség: 200...240 V - 15...10 %
380...480 V - 15...10 %
Tápfeszültség határértékek: 170…264 V
323…528 V
Tápellátás frekvenciája: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Integrált
Teljesítmény jellemzők
Folyamatos kimeneti áram: 10 A 8 kHz-en
Kimeneti csúcsáram (3s): 30 A 208 V-nál 5 másodpercig
30 A 480 V-nál 5 másodpercig
Folyamatos teljesítmény: 2800 W 208 V-nál
5600 W 400 V-nál
5600 W 480 V-nál
Névleges teljesítmény: 2 kW 208 V 8 kHz-nél
3 kW 400 V 8 kHz-nél
3 kW 480 V 8 kHz-nél
Hálózati áram: 9.2 A 59 % 208 V-nál, 1 mH külső vonali fojtóval
11.1 A 77 % 400 V-nál, 1 mH külső vonali fojtóval
9.6 A 85 % 480 V-nál, 1 mH külső vonali fojtóval
9.8 A 128 % 208 V-nál, vonali fojtó nélkül
8.3 A 148 % 400 V-nál, vonali fojtó nélkül
7 A 152 % 480 V-nál, vonali fojtó nélkül
Kiegészítő jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Egyszálas IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Sorkapocs, kapacitás: 3 mm², AWG 12 (CN8)
Meghúzási nyomaték: CN8: 0.5 N.m
I/O és kommunikáció
Diszkrét bemenetek száma: 2 érzékelő diszkrét bemenet
Diszkrét bemenet típusa: Érzékelő (CAP terminálok)
Mintavételezési időtartam: 0.25 ms
Diszkrét bemenet feszültség: 24 V DC érzékeléshez
Diszkrét kimenetek száma: 3
Diszkrét kimenet típusa: Logikai kimenet(ek) (DO) 24 V DC
Diszkrét kimenet feszültség: <= 30 V DC
Fékezési áram: 50 mA
Kimeneti válaszidő: 250 µs (DO) diszkrét kimenet(ek)nél
Biztonsági funkció: STO (biztonságos nyomaték kikapcsolás), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szabvány szerint
Kommunikációs interfész: SERCOS III, integrált
Fizikai jellemzők és környezeti feltételek
Állapotjelző LED: 1 LED (piros) szervohajtás feszültség
Jelzési funkció: Hibák kijelzése 7 szegmenses kijelzőn
Jelölés: CE
Működési pozíció: Függőleges +/- 10 fok
Termékkompatiblitás: BMH szervomotor (100 mm, 3 motortekercs)
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó súly: 2.7 kg
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint
Vibrációállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60028-2-27 szerint
Szennyezési fokozat: 2 az EN/IEC 61800-5-1 szerint
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3 szerint
Környezeti hőmérséklet működés közben: 0…50 °C az UL szerint
Környezeti hőmérséklet tároláskor: -25…70 °C
Hűtés típusa: Beépített ventilátor
Üzemi tengerszint feletti magasság: <= 1000 m teljesítménycsökkentés nélkül
