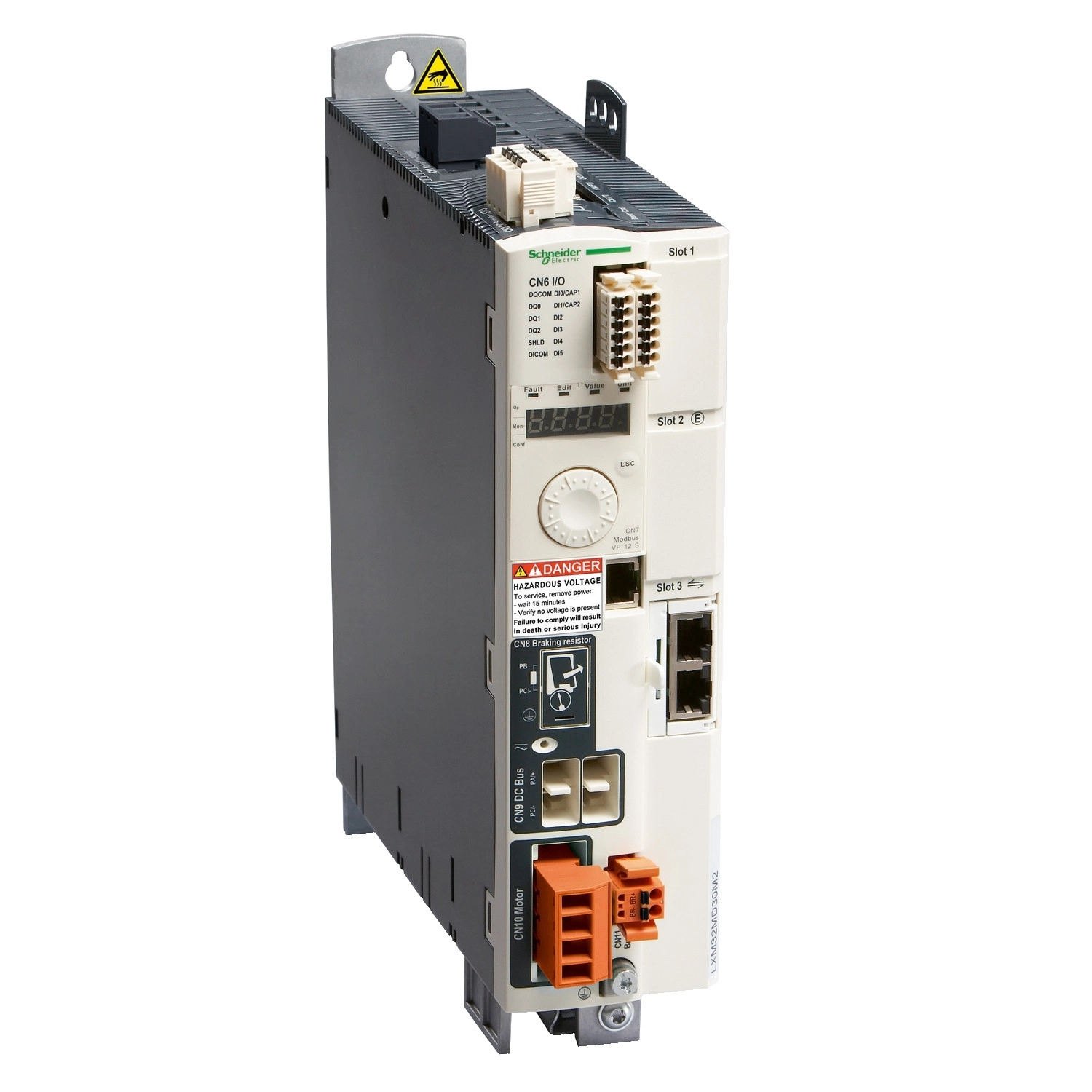

A Schneider Electric Lexium 32 sorozatú LXM32SD18M2 motion szervohajtás egy kiváló minőségű és megbízható ipari automatizálási megoldás, amely a precíz pozicionálási és mozgásvezérlési alkalmazásokhoz nyújt optimális teljesítményt. Ez a kompakt, könyv formátumú szervohajtás rugalmas telepítési lehetőségeket kínál, miközben kiemelkedő teljesítményt biztosít.
A Lexium 32 LXM32SD18M2 modell egyfázisú tápellátással rendelkezik, és 115V-230V tartományban működik. A névleges tápfeszültség 100-120V (-15%...+10%) vagy 200-240V (-15%...+10%) lehet, ami széles működési tartományt biztosít különböző ipari környezetekben. A tápfeszültség határok 85-132V és 170-264V között mozognak, míg a hálózati frekvencia 47.5-63 Hz tartományban elfogadható, ami 50/60 Hz névleges értéket jelent ±5% tűréssel. A termékbe integrált EMC szűrő gondoskodik a megfelelő elektromágneses összeférhetőségről, csökkentve a környezetben fellépő elektromos zajokat.
A szervohajtás kimeneti jellemzői kiemelkedőek: 8 kHz kapcsolási frekvencia mellett folyamatos 6A kimeneti áramot biztosít. A csúcsáram 115V-nál 10A (5 másodpercig), míg 230V-nál 18A (szintén 5 másodpercig), ami ideálissá teszi gyors dinamikájú alkalmazásokhoz. A hajtás 115V-on 800W, 230V-on pedig 1600W folyamatos teljesítményt képes leadni. A névleges teljesítmény 115V-on 0,5 kW, 230V-on pedig 1 kW (mindkét esetben 8 kHz kapcsolási frekvencia mellett). A hálózati áramfelvétel a használt külső fojtótekercs függvényében változik: külső 2mH-s fojtótekerccsel 115V-on 9,9A (74%), 230V-on 10,6A (93%), míg fojtótekercs nélkül 115V-on 8,5A (147%), 230V-on 8,4A (148%). Ez a rugalmasság különböző telepítési szcenáriókhoz biztosít optimális választási lehetőséget.
A Lexium 32 LXM32SD18M2 szervohajtás beépített biztonsági funkciókkal is rendelkezik, mint például az STO (Safe Torque Off), amely SIL 3 biztonsági szintet biztosít az EN/IEC 61508 szabvány szerint. A kommunikációs lehetőségek között megtalálható a beépített SERCOS III interfész, amely gyors és megbízható adatcserét tesz lehetővé a vezérlőrendszer és a hajtás között. A készülék állapotát egy piros LED jelzi, és a hibakijelzés 7 szegmenses kijelzőn történik, ami megkönnyíti a diagnosztikát és a hibaelhárítást.
A szervohajtás kompakt méreteinek köszönhetően (68 mm széles, 270 mm magas, 237 mm mély) könnyen beilleszthető szűkebb helyekre is, miközben az 1,9 kg-os tömeg a kezelést és telepítést is egyszerűbbé teszi. Az LXM32SD18M2 IP20 védettségi fokozattal rendelkezik, és 0-50°C környezeti hőmérséklet tartományban működtethető. A termék beépített ventilátorral rendelkezik a hatékony hűtés érdekében, és akár 1000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A szervohajtás ellenáll az 1g rezgésnek (13-150 Hz frekvenciatartományban) és a 15g ütésnek (11 ms időtartammal).
A Lexium 32 LXM32SD18M2 szervohajtás kompatibilis a BMH (70 mm, 1 motor stacks) típusú szervomotorokkal, ami tovább növeli a felhasználási lehetőségeket. A telepítés során figyelembe kell venni a megfelelő hűtési és szerelési előírásokat, mint például a függőleges pozícióban való felszerelés (±10° tűrés) és a kapcsolódó kábelek számára szükséges minimum 200 mm szabad tér biztosítása a készülék alatt. A szennyezettségi fok 2 az EN/IEC 61800-5-1 szabvány szerint, a környezeti jellemzők pedig megfelelnek az IEC 60721-3-3 szabvány 3C1 osztályának, míg a relatív páratartalom a 3K3 osztály szerint 5-85% között lehet, kondenzáció nélkül.
Schneider Electric Lexium 32 - LXM32SD18M2 -32 szervohajtás, 1000 W, 1f, 230 VAC, Modbus, sercos III műszaki adatok
Általános tulajdonságok
Termékcsalád: Lexium 32
Rövid terméknév: LXM32S
Termék típusa: Motion szervohajtás
Formátum: Könyv
Hálózat fázisszáma: Egyfázisú
Elektromos jellemzők
Névleges tápfeszültség [Us]: 100...120 V - 15...10 %
200...240 V - 15...10 %
Tápfeszültség határok: 85…132 V
170…264 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Beépített
Folyamatos kimeneti áram: 6 A 8 kHz-en
Kimeneti csúcsáram (3s): 10 A 115 V-on 5 s-ig
18 A 230 V-on 5 s-ig
Folyamatos teljesítmény: 800 W 115 V-on
1600 W 230 V-on
Névleges teljesítmény: 0.5 kW 115 V-on 8 kHz-en
1 kW 230 V-on 8 kHz-en
Hálózati áram:
9.9 A 74 % 115 V-on, külső 2 mH fojtótekerccsel
10.6 A 93 % 230 V-on, külső 2 mH fojtótekerccsel
8.5 A 147 % 115 V-on, fojtótekercs nélkül
8.4 A 148 % 230 V-on, fojtótekercs nélkül
Kiegészítő jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültségi kategória: III
Maximális szivárgó áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Egy-szálú IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Sorkapocs, szorítókapacitás: 3 mm², AWG 12 (PA/+, PBI, PBe)
Meghúzási nyomaték: PA/+, PBI, PBe: 0.5 N.m
Diszkrét be- és kimenetek
Diszkrét bemenetek száma: 2 capture diszkrét bemenet
Diszkrét bemenet típusa: Capture (CAP terminálok)
Mintavételi időtartam: 0.25 ms
Diszkrét bemenet feszültség: 24 V DC capture esetén
Diszkrét kimenet száma: 3
Diszkrét kimenet típusa: Logikai kimenet(ek) (DO) 24 V DC
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint
Kommunikáció
Kommunikációs interfész: SERCOS III, beépített
Fizikai jellemzők
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó tömeg: 1.9 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint
Rezgésállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60028-2-27 szerint
Szennyezettségi fok: 2 az EN/IEC 61800-5-1 szerint
Környezeti jellemzők: Classes 3C1 az IEC 60721-3-3 szerint
Relatív páratartalom: 3K3 osztály (5-85 %) kondenzáció nélkül az IEC 60721-3-3 szerint
Működési környezeti hőmérséklet: 0…50 °C az UL szerint
Tárolási környezeti hőmérséklet: -25…70 °C
Hűtés típusa: Beépített ventilátor
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
