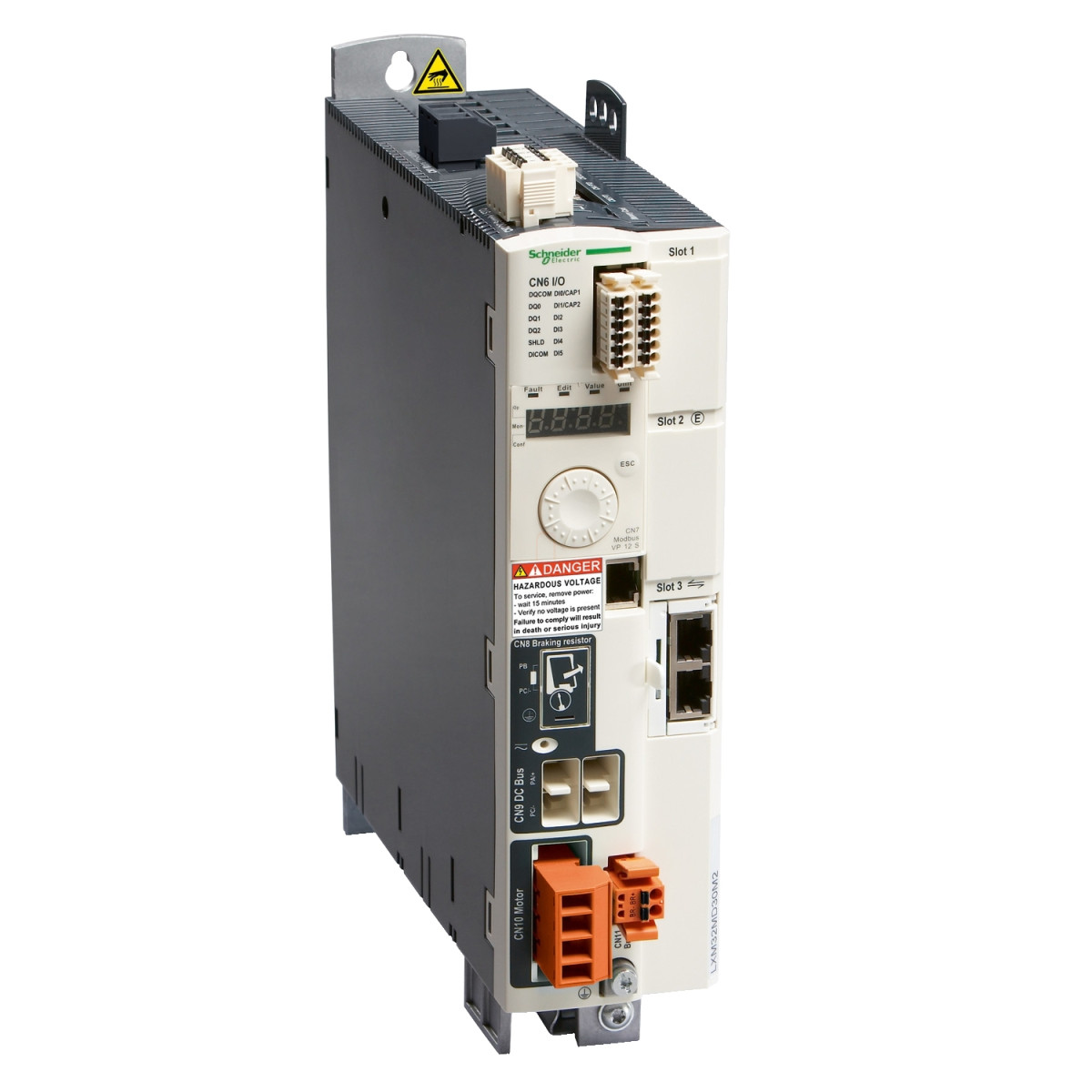

A Schneider Electric Lexium 32 termékcsalád LXM32SD12N4 típusú motion szervohajtása egy kompakt, könyvformátumú, nagy teljesítményű és sokoldalú vezérlőegység, amely tökéletes választás precíziós mozgásvezérlési alkalmazásokhoz. Ez a háromfázisú, 0,9 kW névleges teljesítményű szervohajtás széles tápfeszültség-tartománnyal rendelkezik, amely 208-480 V között működhet, így rugalmasan alkalmazható különböző ipari környezetekben.
A LXM32SD12N4 szervohajtás 3A folyamatos kimeneti áramot biztosít 8 kHz kapcsolási frekvencián, valamint rövid ideig (5 másodpercig) akár 12A csúcsáram is elérhető. A termék kiemelkedő teljesítményadatai közé tartozik a 800 W folyamatos teljesítmény 208 V-on, illetve 1600 W 400 V és 480 V tápfeszültség mellett. A beépített EMC szűrő tovább növeli a megbízhatóságot és csökkenti az elektromágneses interferenciát a működés során. A szervohajtás kompakt méretekkel rendelkezik (68 mm széles, 270 mm magas és 237 mm mély), és mindössze 1,9 kg tömegű, így könnyen integrálható különböző gépi környezetekbe.
A Lexium 32 szervohajtás fejlett kommunikációs képességekkel rendelkezik, beépített SERCOS III interfész segítségével biztosítja a valós idejű adatcserét és vezérlést. A biztonság kiemelt szerepet kap a termék tervezésénél: a szervohajtás integrált STO (safe torque off) biztonsági funkcióval rendelkezik, amely megfelel az EN/IEC 61508 szabvány szerinti SIL 3 biztonsági szintnek. A szervohajtás kompatibilis a BMH szervomotorokkal (70 mm, 1 motor stacks), ami tovább bővíti az alkalmazási lehetőségeket. A termék IP20 védettségi fokozattal rendelkezik az EN/IEC 60529 szerint, és 0-50 °C közötti környezeti hőmérsékleten üzemelhet az UL tanúsítvány szerint. A szervohajtás beépített ventilátorral rendelkezik a hatékony hűtés érdekében, és akár 1000 m tengerszint feletti magasságig használható teljesítménycsökkenés nélkül. A túlmelegedés elleni védelemmel is ellátott, amely leállítja a vezérlést, ha a hőmérséklet meghaladja a megengedett határértéket, így védi a berendezést a károsodástól.
Schneider Electric Lexium 32 - LXM32SD12N4 műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32S
Termék vagy komponens típusa: Motion szervohajtás
Hajtás formátuma: Book
Hálózati fázisszám: Háromfázisú
Elektromos jellemzők
Névleges tápfeszültség [Us]: 200...240 V - 15...10 %
380...480 V - 15...10 %
Tápfeszültség határértékek: 170…264 V
323…528 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 3 A 8 kHz-en
Kimeneti áram 3s csúcs: 12 A 208 V-on 5 másodpercig
12 A 480 V-on 5 másodpercig
Folyamatos teljesítmény: 800 W 208 V-on
1600 W 400 V-on
1600 W 480 V-on
Névleges teljesítmény: 0.7 kW 208 V-on 8 kHz
0.9 kW 400 V-on 8 kHz
0.9 kW 480 V-on 8 kHz
Vonali áram: 3.1 A 79 % 208 V-on, 2 mH külső vonali fojtóval
3.4 A 90 % 400 V-on, 2 mH külső vonali fojtóval
2.9 A 98 % 480 V-on, 2 mH külső vonali fojtóval
3.6 A 136 % 208 V-on, vonali fojtó nélkül
2.9 A 177 % 400 V-on, vonali fojtó nélkül
2.4 A 182 % 480 V-on, vonali fojtó nélkül
Kiegészítő információk
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Egy szálú IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Terminál, szorító kapacitás: 3 mm², AWG 12 (CN8)
Meghúzási nyomaték: CN8: 0.5 N.m
Diszkrét be- és kimenetek
Diszkrét bemenet szám: 2 capture diszkrét bemenet
Diszkrét bemenet típusa: Capture (CAP terminálok)
Mintavételezési időtartam: 0.25 ms
Diszkrét bemenet feszültség: 24 V DC capturehez
Diszkrét kimenet szám: 3
Diszkrét kimenet típus: Logikai kimenet(ek) (DO) 24 V DC
Diszkrét kimenet feszültség: <= 30 V DC
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint
Kommunikáció
Kommunikációs interfész: SERCOS III, integrált
Fizikai jellemzők
Működési pozíció: Függőleges +/- 10 fok
Termék kompatibilitás: BMH szervomotor (70 mm, 1 motor stacks)
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Környezeti jellemzők
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint
Vibrációállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60028-2-27 szerint
Szennyezettségi fok: 2 az EN/IEC 61800-5-1 szerint
Relatív páratartalom: 3K3 osztály (5-85%) páralecsapódás nélkül az IEC 60721-3-3 szerint
Környezeti üzemi hőmérséklet: 0…50 °C az UL szerint
Tárolási környezeti hőmérséklet: -25…70 °C
Hűtés típusa: Beépített ventilátor
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül
