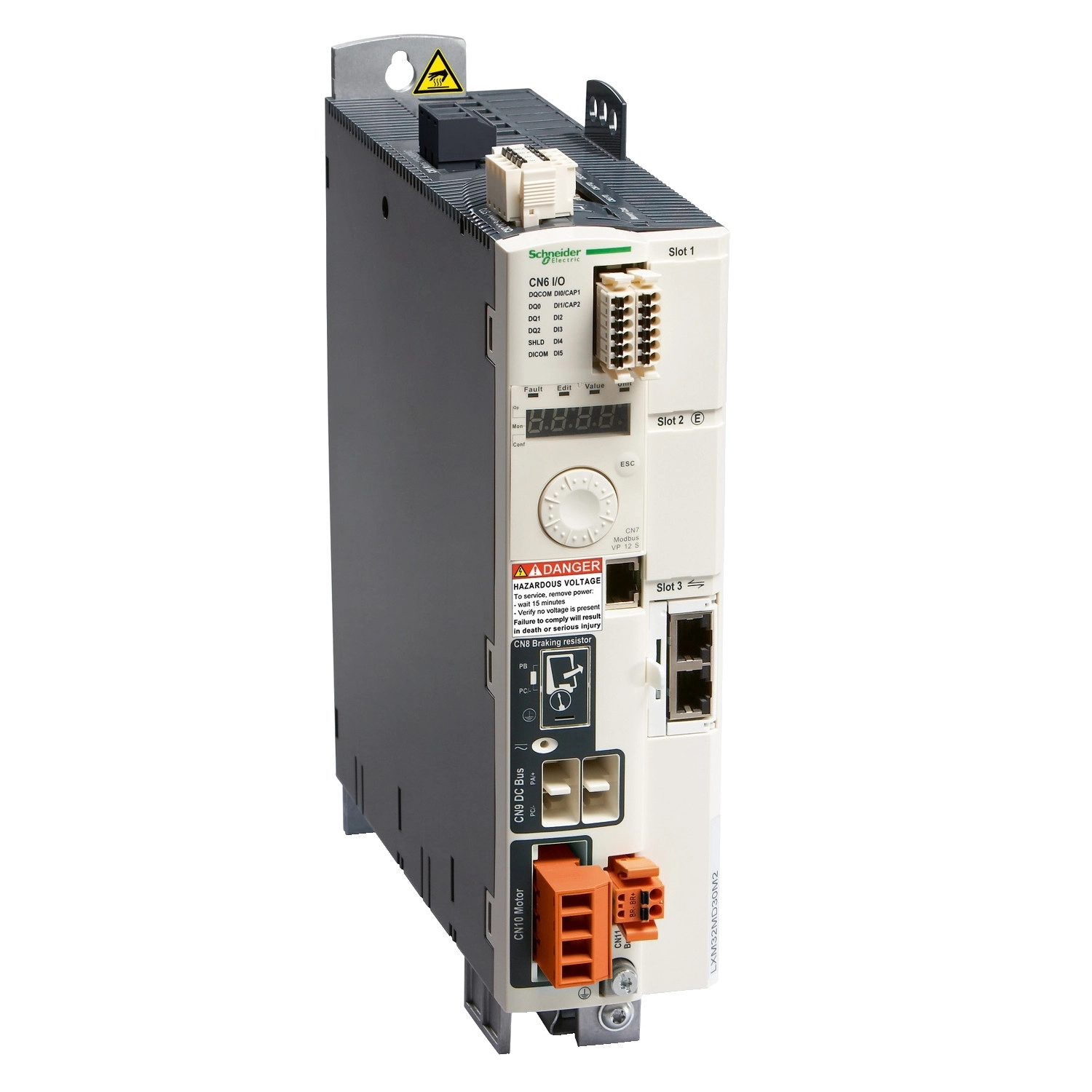

A Schneider Electric Lexium 32 családba tartozó LXM32MU60N4 motion szervo hajtás egy kiváló minőségű, professzionális automatizálási megoldás, amely különösen sokoldalú alkalmazhatóságot biztosít ipari környezetben. Ez a három fázisú, 208-480V-os tápfeszültség tartományban működő eszköz ideális választás olyan rendszerekhez, ahol a pontos pozicionálás és a megbízható teljesítmény kulcsfontosságú követelmény.
A szervohajtás 0,4 kW névleges teljesítménnyel rendelkezik, így tökéletesen alkalmas kisebb és közepes méretű automatizálási feladatokhoz. A készülék számos kiemelkedő műszaki paraméterrel büszkélkedhet: 1,5A folyamatos kimeneti áram 8 kHz-es kapcsolási frekvencia mellett, valamint 6A csúcsáram 5 másodpercig, ami lehetővé teszi a dinamikus mozgások hatékony megvalósítását. A folyamatos teljesítmény értékei 208V-nál 400W, 400V és 480V esetén pedig 800W, így a szervohajtás különböző tápfeszültség környezetben is optimális működést biztosít. A beépített EMC szűrővel rendelkező eszköz maximális rugalmasságot kínál az elektromos zavarjelek minimalizálása érdekében.
A Lexium 32 LXM32MU60N4 könyv (Book) formátumú kialakításának köszönhetően kompakt méretekkel rendelkezik (68 mm szélesség, 270 mm magasság, 237 mm mélység), így könnyen integrálható szűkös helyviszonyok között is. A természetes konvekcióval hűtött készülék 0-50°C közötti környezeti hőmérsékleten üzemeltethető, és a vertikális (±10°) szerelési pozíciónak köszönhetően optimális hőelvezetést biztosít. Az IP20-as védettségi szint megfelelő védelmet nyújt ipari környezetben. Az LXM32MU60N4 számos modern biztonsági funkcióval is rendelkezik, beleértve az integrált STO (safe torque off) funkciót, valamint további biztonsági opciókat külön eSM biztonsági kártyával, mint az SS1, SS2, SLS és SOS. Ezek a szolgáltatások SIL 3 szintű biztonságot garantálnak az EN/IEC 61508 szabványnak megfelelően.
A kommunikációs lehetőségek terén is rendkívül rugalmas a készülék: alapkivitelben digitális I/O-val rendelkezik, de külön kommunikációs kártyákkal bővíthető Modbus TCP, CANopen, CANmotion, EtherNet/IP, EtherCAT, Profibus és Profinet interfészekkel is. A szervohajtás kompatibilis különféle BMH és BSH szervo motorokkal, így széles motorválasztékot kínál a különböző alkalmazásokhoz. A vezérlőjelek tekintetében a szervo motor enkóder visszacsatolását használja, és számos impulzus vezérlési opciót támogat, köztük a Pulse/Direction (P/D), A/B, CW/CCW jeleket 5V, 24V és RS422 szinten, különböző maximális frekvenciákkal és kábelhosszakkal. A diszkrét be- és kimenetek (2 capture, 2 safety, 4 logikai bemenet és 3 kimenet) tovább bővítik a vezérlési lehetőségeket, ezzel is növelve a rendszer adaptálhatóságát különféle automatizálási feladatokhoz.
Schneider Electric Lexium 32 - LXM32MU60N4 műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32M
Terméktípus: Motion szervo hajtás
Hajtásformátum: Book
Hálózati fázisok száma: Háromfázisú
Névleges tápfeszültség: 200...240 V - 15...10 %, 380...480 V - 15...10 %
Tápfeszültség határértékek: 170...264 V, 323...528 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
Teljesítmény és áramértékek
EMC szűrő: Integrált
Folyamatos kimeneti áram: 1,5 A 8 kHz-nél
Kimeneti csúcsáram (3s): 6 A 208 V-nál 5 s-ig, 6 A 480 V-nál 5 s-ig
Folyamatos teljesítmény: 400 W 208 V-nál, 800 W 400 V-nál, 800 W 480 V-nál
Névleges teljesítmény: 0,35 kW 208 V 8 kHz-nél, 0,4 kW 400 V 8 kHz-nél, 0,4 kW 480 V 8 kHz-nél
Hálózati áram: 1,7 A 97 % 208 V-nál, külső 2 mH vonali fojtóval, 1,8 A 108 % 400 V-nál, külső 2 mH vonali fojtóval, 1,6 A 116 % 480 V-nál, külső 2 mH vonali fojtóval, 1,8 A 132 % 208 V-nál, vonali fojtó nélkül, 1,4 A 191 % 400 V-nál, vonali fojtó nélkül, 1,2 A 201 % 480 V-nál, vonali fojtó nélkül
Kiegészítő adatok
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Egyszálas IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Terminál, szorítókapacitás: 3 mm², AWG 12 (CN8), Terminál, szorítókapacitás: 5 mm², AWG 10 (CN1), Terminál, szorítókapacitás: 5 mm², AWG 10 (CN10)
Meghúzási nyomaték: CN8: 0,5 Nm, CN1: 0,7 Nm, CN10: 0,7 Nm
Be- és kimenetek
Diszkrét bemenetek száma: 2 capture diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet
Diszkrét bemenetek típusa: Capture (CAP terminálok), Logic (DI terminálok), Safety (STO_A, STO_B terminálok kiegészítője)
Diszkrét bemeneti feszültség: 24 V DC capture-höz, 24 V DC logic-hoz, 24 V DC safety-hez
Diszkrét kimenetek száma: 3
Diszkrét kimenetek típusa: Logikai kimenet(ek) (DO) 24 V DC
Biztonsági funkciók és kommunikáció
Biztonsági funkciók: STO (safe torque off), integrált, SS1 (safe stop 1), külön eSM biztonsági kártyával, SS2 (safe stop 2), külön eSM biztonsági kártyával, SLS (safe limited speed), külön eSM biztonsági kártyával, SOS (safe operating stop), külön eSM biztonsági kártyával
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Kommunikációs interfész: Modbus TCP, külön kommunikációs kártyával, CANopen, külön kommunikációs kártyával, CANmotion, külön kommunikációs kártyával, Ethernet/IP, külön kommunikációs kártyával, EtherCAT, külön kommunikációs kártyával, Profibus, külön kommunikációs kártyával, Profinet, külön kommunikációs kártyával, Analóg I/O, külön kommunikációs kártyával, Digitális I/O, integrált
Mechanikai jellemzők és környezeti feltételek
Üzemi helyzet: Függőleges +/- 10 fok
Termékkompatiblitás: BMH szervo motor (70 mm, 1 motor stacks), BSH szervo motor (55 mm, 3 motor stacks), BSH szervo motor (55 mm, 1 motor stacks), BSH szervo motor (55 mm, 2 motor stacks)
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó tömeg: 1,8 kg
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint, IP20 az EN/IEC 61800-5-1 szerint
Hűtés típusa: Természetes konvekció
Üzemi magasság: <= 1000 m terheléscsökkentés nélkül, > 1000...3000 m feltételekkel
Üzemi környezeti hőmérséklet: 0...50 °C az UL szerint
