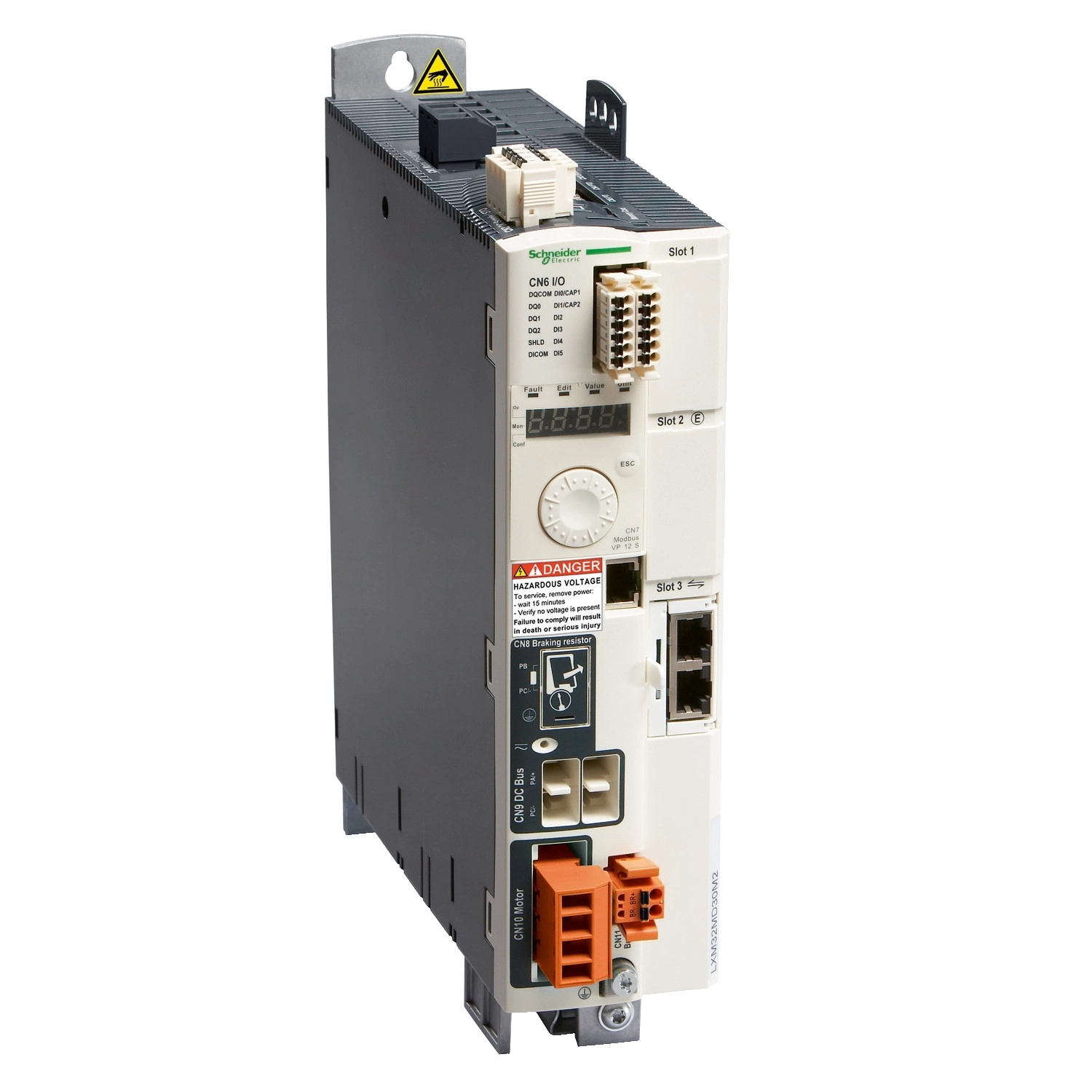

A Schneider Electric Lexium 32 sorozatának LXM32MU45M2 motion szervohajtása egyedülálló megoldást kínál a precíziós mozgásvezérlési alkalmazások számára. Ez a kompakt, könyvformátumú egyfázisú szervohajtás 115-230V-os tápfeszültség-tartományban működik, és 0,15-0,3 kW teljesítményt biztosít a csatlakoztatott szervomotorok számára.
A Lexium 32 szervohajtás kiváló műszaki jellemzőkkel rendelkezik: 1,5A folyamatos kimeneti áramot biztosít 8 kHz-es kapcsolási frekvencia mellett, míg csúcsárama elérheti a 3A-t 115V-on vagy 4,5A-t 230V-on 5 másodpercig. A folyamatos teljesítmény 115V-on 200W, míg 230V-on 500W. A névleges teljesítmény 115V-on 0,15 kW, 230V-on pedig 0,3 kW. Az LXM32MU45M2 beépített EMC-szűrővel rendelkezik, ami jelentősen csökkenti az elektromágneses interferenciát és segíti a zavartalan működést. A hálózati frekvencia tartománya 47,5-63 Hz, így különböző ipari környezetekben is rugalmasan használható.
A szervohajtás kiemelkedő biztonságtechnikai funkciókat kínál, beleértve az integrált STO (safe torque off) funkciót, valamint a bővítőkártyákkal megvalósítható SS1 (safe stop 1), SS2 (safe stop 2), SLS (safe limited speed) és SOS (safe operating stop) funkciókat. A készülék SIL3 biztonsági szinttel rendelkezik az EN/IEC 61508 szerint, és PL=e védelmi szintet biztosít az ISO 13849-1 szabvány alapján. A rendszer vezérlésére különböző jelformátumok állnak rendelkezésre, például impulzus/irány (P/D), A/B, CW/CCW jelek RS422, 5V vagy 24V szinteken. A kommunikációs lehetőségek is bőségesek: külön kommunikációs kártyákkal támogatja a Modbus TCP, CANopen, CANmotion, Ethernet/IP, EtherCAT, Profibus, Profinet protokollokat, valamint analóg és digitális I/O-kat.
Az LXM32MU45M2 kompakt méretekkel (68 mm széles, 270 mm magas, 237 mm mély) és természetes konvekciós hűtéssel rendelkezik, ami egyszerűsíti a beépítést és a telepítést. A szervohajtás IP20 védelmi szinttel rendelkezik, és nagy mechanikai ellenállóképességgel bír: 1g vibrációs ellenállás (13-150 Hz tartományban) és 15g ütésállóság (11 ms) jellemzi. A működési hőmérséklet-tartomány 0-50°C, míg tárolási hőmérséklet-tartománya -25-70°C között van. A relatív páratartalom tekintetében 5-85% között üzemeltethető, kondenzáció nélkül.
Schneider Electric Lexium 32 - LXM32MU45M2 műszaki adatok
Fő jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32M
Termék vagy komponens típus: Motion szervohajtás
Hajtás formátuma: Könyv
Hálózat fázisainak száma: Egyfázisú
Névleges tápfeszültség: 100...120 V - 15...10 %, 200...240 V - 15...10 %
Tápfeszültség határok: 85...132 V, 170...264 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47,5...63 Hz
EMC szűrő: Beépített
Teljesítmény jellemzők
Folyamatos kimeneti áram: 1,5 A 8 kHz-en
Kimeneti áram 3s csúcs: 3 A 115 V-on 5 másodpercig, 4,5 A 230 V-on 5 másodpercig
Folyamatos teljesítmény: 200 W 115 V-on, 500 W 230 V-on
Névleges teljesítmény: 0,15 kW 115 V 8 kHz-en, 0,3 kW 230 V 8 kHz-en
Hálózati áram: 2,6 A 85 % 115 V-on, 5 mH külső vonali fojtótekerccsel, 3,4 A 100 % 230 V-on, 5 mH külső vonali fojtótekerccsel, 2,9 A 173 % 115 V-on, vonali fojtótekercs nélkül, 2,9 A 181 % 230 V-on, vonali fojtótekercs nélkül
Kiegészítő jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Táp és vezérlés között
Kábel típusa: Egyeres IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás
Csatlakozás: Sorkapocs, rögzítőkapacitás: 3 mm², AWG 12 (CN8), Sorkapocs, rögzítőkapacitás: 5 mm², AWG 10 (CN1), Sorkapocs, rögzítőkapacitás: 5 mm², AWG 10 (CN10)
Meghúzási nyomaték: CN8: 0,5 N.m, CN1: 0,7 N.m, CN10: 0,7 N.m
Diszkrét I/O jellemzők
Diszkrét bemenetek száma: 2 rögzítő diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet
Diszkrét kimenetek száma: 3
Diszkrét kimenet típusa: Logikai kimenet(ek) (DO) 24 V DC
Diszkrét kimenet feszültsége: <= 30 V DC
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált, SS1 (safe stop 1), különálló eSM biztonsági kártyával, SS2 (safe stop 2), különálló eSM biztonsági kártyával, SLS (safe limited speed), különálló eSM biztonsági kártyával, SOS (safe operating stop), különálló eSM biztonsági kártyával
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Kommunikációs interfész
Modbus TCP, különálló kommunikációs kártyával, CANopen, különálló kommunikációs kártyával, CANmotion, különálló kommunikációs kártyával, Ethernet/IP, különálló kommunikációs kártyával, EtherCAT, különálló kommunikációs kártyával, Profibus, különálló kommunikációs kártyával, Profinet, különálló kommunikációs kártyával, Analóg I/O, különálló kommunikációs kártyával, Digitális I/O, integrált
Fizikai jellemzők
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó tömeg: 1,7 kg
Környezeti jellemzők
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint, IP20 az EN/IEC 61800-5-1 szerint
Üzemi környezeti hőmérséklet: 0...50 °C az UL szerint
Tárolási környezeti hőmérséklet: -25...70 °C
Hűtés típusa: Természetes konvekció
Üzemi magasság: <= 1000 m derating nélkül, > 1000...3000 m feltételekkel
Tanúsítványok: CSA, UL, TÜV, CE
