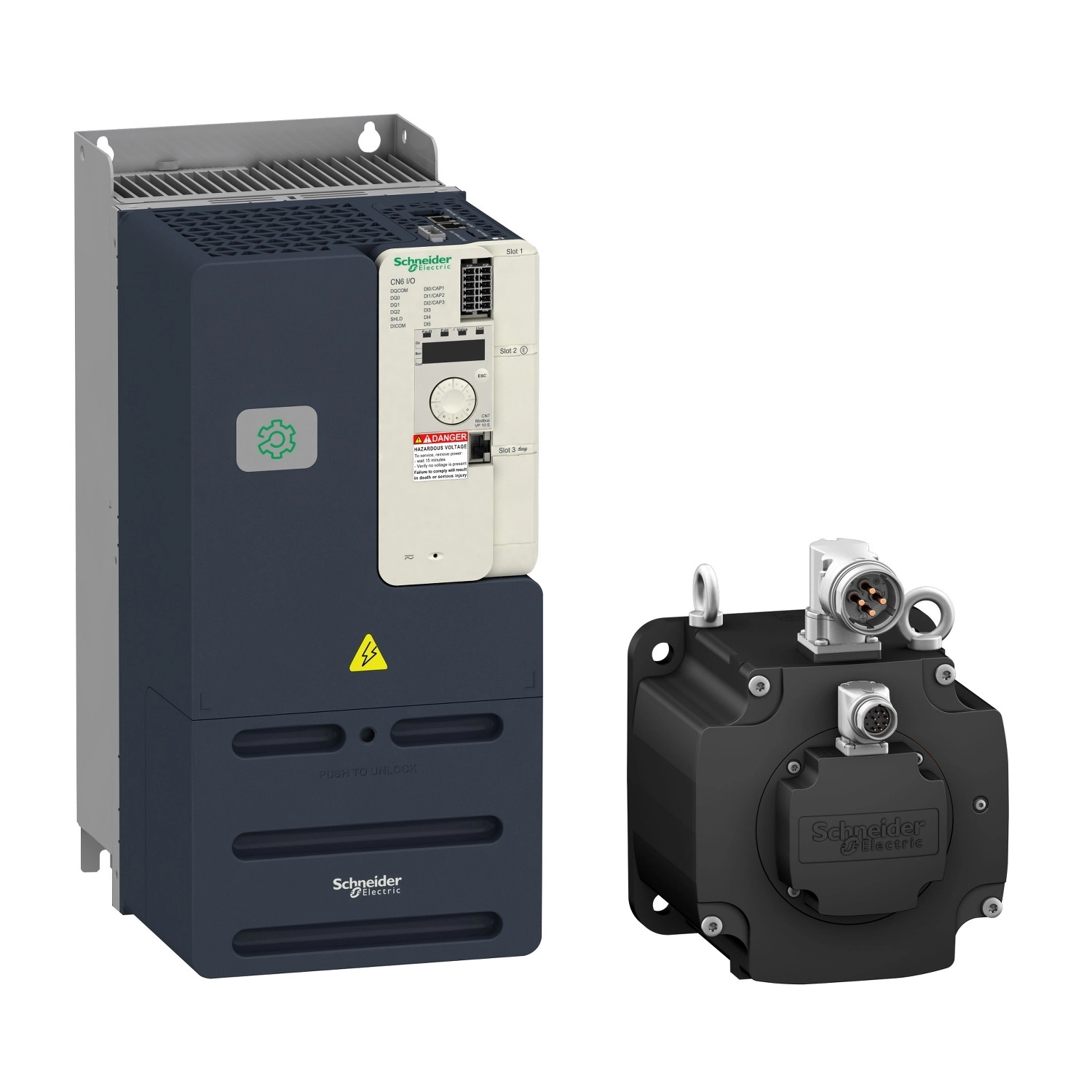

A Schneider Electric Lexium 32 termékcsaládba tartozó LXM32MC10N4 típusú motion servo drive egy kiemelkedően erőteljes, 11 kW névleges teljesítménnyel rendelkező hajtásmegoldás, amely háromfázisú, 380-480 V tartományban üzemelő hálózatokhoz csatlakoztatható. Ez a Book formátumú, kompakt kialakítású eszköz ideális választás precíziós mozgásvezérlési feladatokhoz az ipari automatizálás területén.
A servo drive 40 A folyamatos kimeneti áramot biztosít 4 kHz-es kapcsolási frekvencia mellett, miközben akár 100 A csúcsáramot is képes leadni rövid, 5 másodperces időtartamra. A hajtás teljesítménye 11000 W 400 V-on és 480 V-on egyaránt. A drive beépített EMC szűrővel rendelkezik, amely biztosítja az elektromágneses összeférhetőséget más rendszerekkel. A készülék III-as túlfeszültség kategóriába tartozik, és 30 mA maximális szivárgási árammal rendelkezik.
Kommunikációs képességei rendkívül sokoldalúak, a hajtás kompatibilis számos ipari protokollal, melyek külön kommunikációs kártyával bővíthetők: Modbus TCP, CANopen, CANmotion, Ethernet/IP, EtherCAT, Profibus, Profinet. A készülék tartalmaz integrált digitális I/O-t is, valamint rendelkezik 2 capture típusú diszkrét bemenettel (CAP terminálok) és 3 logikai kimenettel. A hajtás támogatja a pulse train output (PTO) vezérlést is RS422 interfészen, akár 500 kHz frekvenciáig, 100 m távolságig.
A Lexium 32 servo drive beépített biztonsági funkcióval rendelkezik: STO (Safe Torque Off), amely SIL 3 biztonsági integritási szinttel büszkélkedhet az EN/IEC 61508 szabvány szerint. Az eszköz visszajelzést biztosít a működési állapotáról egy piros LED és egy 7 szegmenses kijelző segítségével, amely megjeleníti az esetleges hibákat. A hajtás CE jelöléssel rendelkezik.
A készülék méretei: 180 mm széles, 385 mm magas és 240 mm mély, nettó súlya 9,6 kg. Az eszköz IP20 védettségi fokozattal rendelkezik az EN/IEC 60529 szabványnak megfelelően. Az LXM32MC10N4 vertikális pozícióban (±10 fokban) szerelhető, és beépített ventilátoros hűtéssel rendelkezik. Üzemeltetési hőmérséklet-tartománya 0-50 °C UL szabvány szerint, tárolási hőmérséklete pedig -25 és +70 °C között lehet. A készülék 1000 m tengerszint feletti magasságig használható teljesítménycsökkentés nélkül.
Kompatibilis a BMH sorozatú szervo motorokkal, beleértve a 190 mm-es, 1-4 motor stacks változatokat. Elektromos csatlakoztatása terminál segítségével történik, 8 mm² / AWG 8 méretű vezetékek fogadására alkalmas (CN8), 3,8 Nm meghúzási nyomatékkal. Az eszköz teljesíti a vezetett EMC, A osztály, 1. csoport követelményeit az EN 55011 szabvány szerint, valamint megfelel az EN/IEC 61800-3 szabványnak, és CSA minősítéssel is rendelkezik.
Schneider Electric Lexium 32 - LXM32MC10N4 -32 szervohajtás, 11000 W, 3f, 480 VAC, Modbus, impulzus vezérlés, bővíthető kommunikáció műszaki adatok
Fő jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32M
Termék vagy komponens típusa: Motion szervo hajtás
Hajtás formátuma: Book
Hálózat fázisszáma: Háromfázisú
Névleges tápfeszültség: 380...480 V - 15...10 %
Tápfeszültség határok: 323…528 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Integrált
Teljesítmény adatok
Folyamatos kimeneti áram: 40 A 4 kHz-en
Kimeneti áram 3s csúcs: 100 A 480 V-on 5 s-ig
Folyamatos teljesítmény: 11000 W 400 V-on, 11000 W 480 V-on
Névleges teljesítmény: 11 kW 400 V-on 4 kHz-en, 11 kW 480 V-on 8 kHz-en
Hálózati áram: 23.3 A 140% 480 V-on vonali fojtó nélkül, 32 A 54% 480 V-on külső 0.5 mH vonali fojtóval, 38.1 A 70% 480 V-on külső 0.5 mH vonali fojtóval
Kiegészítő adatok
Kapcsolási frekvencia: 4 kHz
Túlfeszültség kategória: III
Maximális szivárgó áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Táp és vezérlés között
Kábel típusa: Egyeres IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Sorkapocs, rögzítési kapacitás: 8 mm², AWG 8 (CN8)
Meghúzási nyomaték: CN8: 3.8 Nm
I/O és kommunikáció
Diszkrét bemenet száma: 2 capture diszkrét bemenet
Diszkrét bemenet típus: Capture (CAP terminálok)
Mintavételezési időtartam: 0.25 ms
Diszkrét bemenet feszültség: 24 V DC capture funkcióhoz
Diszkrét bemenet logika: Pozitív (STO_A komplement, STO_B komplement) 0 állapotban: < 5 V, 1 állapotban: > 15 V az EN/IEC 61131-2 1-es típusnak megfelelően
Válaszidő: <= 5 ms STO_A komplement, STO_B komplement
Diszkrét kimenet száma: 3
Diszkrét kimenet típusa: Logikai kimenet(ek) (DO) 24 V DC
Diszkrét kimenet feszültség: <= 30 V DC
Diszkrét kimenet logika: Pozitív vagy negatív (DO) az EN/IEC 61131-2-nek megfelelően
Kontaktus visszapattanási idő: <= 1 ms STO_A komplement, STO_B komplement esetén
Fékezési áram: 50 mA
Válaszidő a kimeneten: 250 µs (DO) diszkrét kimenet(ek) esetén
Vezérlőjel típusa: Impulzus train kimenet (PTO) RS422 <500 kHz <100 m
Biztonság és védelem
Védelmi típus: Fordított polaritás elleni: bemeneti jel
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508-nak megfelelően
Fizikai jellemzők
Üzemeltetési helyzet: Függőleges +/- 10 fok
Szélesség: 180 mm
Magasság: 385 mm
Mélység: 240 mm
Környezeti jellemzők
Elektromágneses kompatibilitás: Vezetett EMC, A osztály 1. csoport az EN 55011-nek megfelelően
Szabványok: EN/IEC 61800-3
Termék tanúsítványok: CSA
IP védettségi fokozat: IP20 az EN/IEC 60529-nek megfelelően
Rezgésállóság: 1 gn (f= 13…150 Hz) az EN/IEC 60068-2-6-nak megfelelően
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60028-2-27-nek megfelelően
Szennyezési fokozat: 2 az EN/IEC 61800-5-1-nek megfelelően
Környezeti jellemző: 3C1 osztály az IEC 60721-3-3-nak megfelelően
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3-nak megfelelően
Környezeti levegő hőmérséklet üzemeltetéshez: 0…50 °C az UL-nek megfelelően
Környezeti levegő hőmérséklet tároláshoz: -25…70 °C
Hűtés típusa: Beépített ventilátor
Üzemeltetési magasság: <= 1000 m teljesítménycsökkentés nélkül
