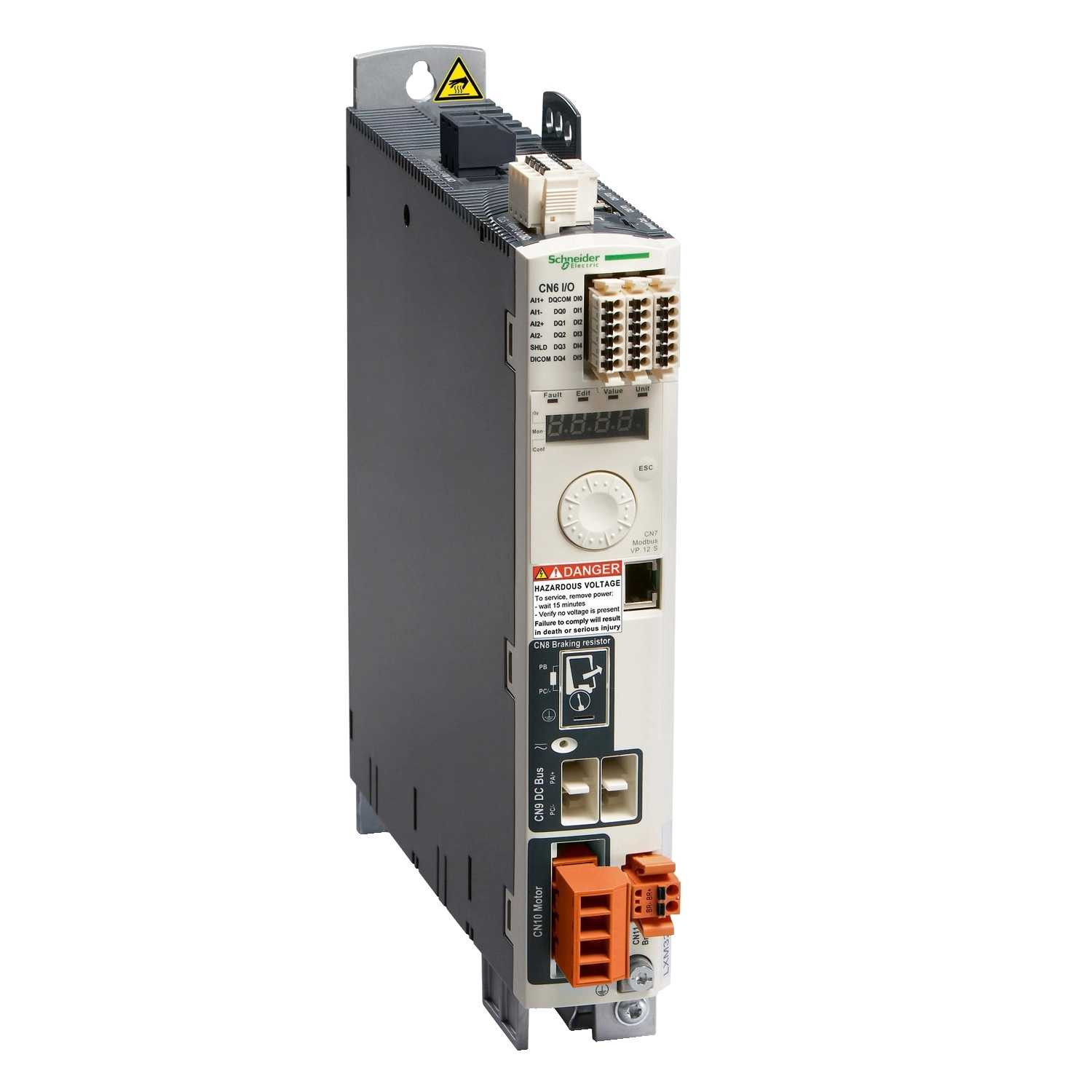

Schneider Electric Lexium 32 - LXM32CU90M2 - 32 szervohajtás, 500 W, 1f, 230 VAC, Modbus, +/-10V, impulzus vezérlés
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A LXM32CU90M2 szervohajtás egyfázisú hálózatról működik, 100-120V vagy 200-240V tartományban, ±15% tűréssel. Névleges teljesítménye 0,3 kW 115V-on, illetve 0,5 kW 230V-on üzemeltetve, 8 kHz kapcsolási frekvencián. A folyamatos kimeneti áram 3A, míg csúcsban akár 9A áram is leadható 5 másodpercig 230V-on. Az eszköz ideális BMH és BSH sorozatú szervomotorokhoz, különösen 70 mm-es és 55 mm-es kivitelekhez.
A berendezés kommunikációs lehetőségeit tekintve Modbus protokollt használ, emellett integrált digitális és analóg I/O interfészekkel rendelkezik. A vezérlés történhet analóg módon (±10V differenciális bemenet), impulzus/irány jelekkel, vagy A/B enkóder jelekkel. A beépített biztonságtechnikai funkciók között megtalálható a STO (Safe Torque Off) funkció, amely SIL3 biztonsági szintet biztosít az EN/IEC 61508 szerint, illetve PL=e szintet az ISO 13849-1 szerint. Ez kiemelten fontos a gépbiztonság szempontjából.
A LXM32CU90M2 szervohajtás természetes konvekcióval hűl, és kompakt méretekkel rendelkezik: 48 mm széles, 270 mm magas és 237 mm mély, mindössze 1,7 kg tömeg mellett. Beépítésnél fontos a megfelelő szellőzés biztosítása, és hogy a hajtás függőlegesen (±10°) legyen felszerelve. A csatlakozások sorkapcsokkal történnek, a tápellátás és a vezérlés közötti elektromos szigetelés biztosított. Az eszköz IP20 védettségi fokozattal rendelkezik az EN/IEC 60529 szabvány szerint.
A szervohajtás kiváló elektromágneses kompatibilitási jellemzőkkel bír, megfelel a vonatkozó EMC szabványoknak, beépített EMC szűrővel rendelkezik. Üzemi hőmérséklet-tartománya 0-50°C, de külön feltételek mellett akár 60°C-ig is használható a kimeneti áram csökkentésével (2,2% per °C 50°C felett). A Lexium 32 sorozat magas minőségét a különböző tanúsítványok is igazolják: CE, CSA, TÜV és UL minősítésekkel rendelkezik.
Schneider Electric Lexium 32 - LXM32CU90M2 műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 32
Rövid eszköznév: LXM32C
Terméktípus: Mozgásvezérlő szervohajtás
Kivitel: Book formátum
Elektromos jellemzők
Hálózati fázisok száma: Egyfázis
Névleges tápfeszültség: 100...120 V - 15...10 %, 200...240 V - 15...10 %
Tápfeszültség határértékek: 85...132 V, 170...264 V
Hálózati frekvencia: 50/60 Hz - 5...5 %, 47,5...63 Hz
EMC szűrő: Integrált
Folyamatos kimeneti áram: 3 A 8 kHz-en
Kimeneti csúcsáram (3s): 6 A 115 V-on 5 másodpercig, 9 A 230 V-on 5 másodpercig
Folyamatos teljesítmény: 400 W 115 V-on, 900 W 230 V-on
Névleges teljesítmény: 0,3 kW 115 V-on 8 kHz-en, 0,5 kW 230 V-on 8 kHz-en
Kiegészítő jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Táp és vezérlés között
Kábelezés: Egyszálas IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Bemenetek és kimenetek
Diszkrét bemenetek száma: 2 biztonsági diszkrét bemenet, 6 logikai diszkrét bemenet
Analóg bemenetek száma: 2
Analóg bemenet típusa: ANA1+/ANA1-, ANA2+/ANA2- analóg bemenet: differenciális +/- 10 V, impedancia: >= 20 Ohm, felbontás: 14 bit
Diszkrét kimenetek száma: 5
Diszkrét kimenet típusa: Logikai kimenet(ek) (DO) 24 V DC
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Mechanikai jellemzők
Méret (szélesség): 48 mm
Méret (magasság): 270 mm
Méret (mélység): 237 mm
Nettó tömeg: 1,7 kg
Környezeti feltételek
IP védettségi fokozat: IP20 az EN/IEC 60529 szerint, IP20 az EN/IEC 61800-5-1 szerint
Üzemi hőmérséklet: 0...50 °C UL szerint
Tárolási hőmérséklet: -25...70 °C
Hűtés módja: Természetes konvekció
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...3000 m feltételekkel
Tanúsítványok és megfelelőségek
Jelölések: CE
Termék tanúsítványok: CSA, TÜV, UL
