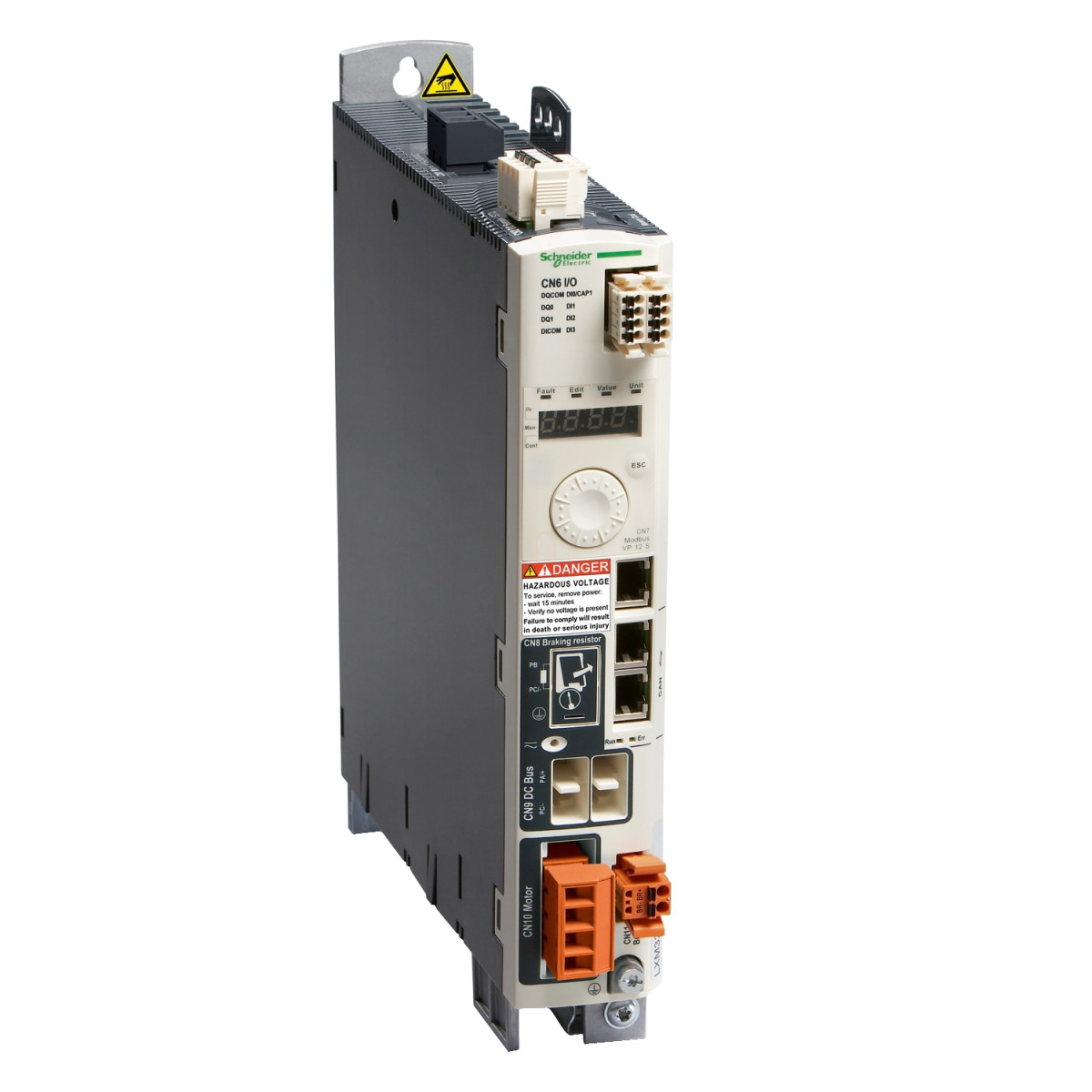

A Schneider Electric Lexium 32 termékcsaládba tartozó LXM32AU45M2 egy kompakt, könyv formátumú motion szervohajtás, amely kiváló teljesítményt és sokoldalú irányítási lehetőségeket kínál precíziós motorvezérlési alkalmazásokhoz. Ez a szervohajtás egyfázisú tápellátással rendelkezik, amely 115V-tól 230V-ig terjedő feszültségtartománnyal működik, és 0,15-0,3 kW teljesítményű hajtások vezérlésére tervezték.
A készülék széles feszültségtartományt támogat, 85-132V vagy 170-264V között üzemeltethető, 47,5-63 Hz hálózati frekvencián. A beépített EMC szűrő biztosítja a megfelelő elektromágneses kompatibilitást, míg az IP20 védettségi szint alkalmas ipari környezetben való használatra. A hajtás 1,5 A folyamatos kimeneti áramot biztosít 8 kHz kapcsolási frekvencián, valamint 3 másodperces csúcsértékként akár 3 A-t 115V-nál, illetve 4,5 A-t 230V-nál. A folyamatos teljesítmény 115V-nál 200 W, míg 230V-nál eléri az 500 W-ot.
A vezérlési lehetőségek terén az LXM32AU45M2 szervohajtás rendkívül rugalmas: beépített CANmotion és CANopen kommunikációs interfészekkel rendelkezik, amelyek támogatják a különböző üzemmódokat, beleértve a pozíció-szabályozást, sebességprofil-vezérlést, nyomatékprofil-szabályozást és a kezdőpont-keresési módot. A hajtás biztonságtechnikai funkcióként integrált STO (safe torque off) funkcióval rendelkezik, amely SIL 3 szintű az EN/IEC 61508 szerint és PL e besorolású az ISO 13849-1 szabvány alapján. A bemeneti/kimeneti funkciók közé tartozik 1 capture bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet és 2 kimeneti csatorna, amelyek sokoldalú vezérlési lehetőségeket biztosítanak.
A Lexium 32 LXM32AU45M2 szervohajtás kompakt méretei (48 mm szélesség, 270 mm magasság, 237 mm mélység) és könnyű, mindössze 1,6 kg-os súlya miatt könnyen beépíthető a vezérlőszekrényekbe. A természetes konvekcióval történő hűtés egyszerűsíti a telepítést, de fontos a megfelelő szellőzés biztosítása, különösen magasabb környezeti hőmérsékleten. 0-50°C közötti hőmérsékleten a hajtás teljes teljesítménnyel üzemeltethető, 50-60°C között pedig a kimeneti áramot fokozatosan csökkenteni kell (2,2% per °C).
A Lexium 32 LXM32AU45M2 szervohajtás kompatibilis a BSH szervomotorok 55 mm-es, 1 motortekercses változataival, így ideális választás olyan alkalmazásokhoz, ahol pontos pozicionálás, sebesség- vagy nyomatékszabályozás szükséges. A hajtás rezgésállósága 1 gn (f = 13-150 Hz) az EN/IEC 60068-2-6 szerint, míg ütésállósága 15 gn 11 ms időtartamig az EN/IEC 60028-2-27 szabványnak megfelelően, ami biztosítja a megbízható működést még nehéz ipari körülmények között is.
Schneider Electric Lexium 32 - LXM32AU45M2 műszaki adatok
Fő jellemzők
Terméktípus: Motion szervohajtás
Termékvonal: Lexium 32
Rövidített eszköznév: LXM32A
Hajtás formátuma: Book
Hálózat fázisszáma: Egyfázisú
Névleges tápfeszültség: 100...120 V - 15...10 %, 200...240 V - 15...10 %
Tápfeszültség határok: 85…132 V, 170…264 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Integrált
Teljesítmény jellemzők
Folyamatos kimeneti áram: 1.5 A 8 kHz-en
Kimeneti áram 3s csúcs: 3 A 115 V-nál 5 s-ig, 4.5 A 230 V-nál 5 s-ig
Folyamatos teljesítmény: 200 W 115 V-nál, 500 W 230 V-nál
Névleges teljesítmény: 0.15 kW 115 V 8 kHz-en, 0.3 kW 230 V 8 kHz-en
Vonali áram: 2.6 A 85 % 115 V-nál, külső 5 mH vonali fojtóval, 3.4 A 100 % 230 V-nál, külső 5 mH vonali fojtóval, 2.9 A 173 % 115 V-nál, vonali fojtó nélkül, 2.9 A 181 % 230 V-nál, vonali fojtó nélkül
Kiegészítő jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgó áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Egyeres IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Sorkapocs, szorítókapacitás: 3 mm², AWG 12 (CN8), Sorkapocs, szorítókapacitás: 5 mm², AWG 10 (CN1), Sorkapocs, szorítókapacitás: 5 mm², AWG 10 (CN10)
Meghúzási nyomaték: CN8: 0.5 N.m, CN1: 0.7 N.m, CN10: 0.7 N.m
Bemenetek és kimenetek
Diszkrét bemenetek száma: 1 capture diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet
Diszkrét bemenet típusa: Capture (CAP csatlakozók), Logikai (DI csatlakozók), Biztonsági (STO_A komplement, STO_B komplement csatlakozók)
Diszkrét bemenet feszültség: 24 V DC capture, logikai és biztonsági bemenetekhez
Diszkrét kimenet száma: 2
Diszkrét kimenet típusa: Logikai kimenet (DO) 24 V DC
Fékezési áram: 50 mA
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Kommunikációs interfészek
Kommunikációs interfész: CANmotion, integrált, CANopen, integrált
Csatlakozó típusa: RJ45 (CN4 vagy CN5 jelölésű) CANmotion és CANopen esetén
Hozzáférési módszer: Slave
Átviteli sebesség: 1 Mbps 4 m busz hossznál, 125 kbps 500 m busz hossznál, 250 kbps 250 m busz hossznál, 50 kbps 1000 m busz hossznál, 500 kbps 100 m busz hossznál
Fizikai jellemzők
Állapotjelző LED: 1 LED (piros) szervohajtás feszültség, 1 LED hiba, 1 LED RUN
Jelölések: CE
Üzemeltetési pozíció: Függőleges +/- 10 fok
Termék kompatibilitás: BSH szervomotor (55 mm, 1 motor stack)
Méretek (Sz x Ma x Mé): 48 mm x 270 mm x 237 mm
Nettó tömeg: 1.6 kg
Környezeti feltételek
IP védelmi fokozat: IP20 az EN/IEC 60529 és EN/IEC 61800-5-1 szerint
Rezgésállóság: 1 gn (f= 13…150 Hz), 1.5 mm csúcstól csúcsig (f= 3…13 Hz) az EN/IEC 60068-2-6 szerint
Ütésállóság: 15 gn 11 ms-ig az EN/IEC 60028-2-27 szerint
Szennyezési fok: 2 az EN/IEC 61800-5-1 szerint
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3 szerint
Környezeti üzemi hőmérséklet: 0…50 °C az UL szerint
Tárolási hőmérséklet: -25…70 °C
Hűtés típusa: Természetes konvekció
Üzemi magasság: <= 1000 m teljesítménycsökkenés nélkül, > 1000...3000 m feltételekkel
