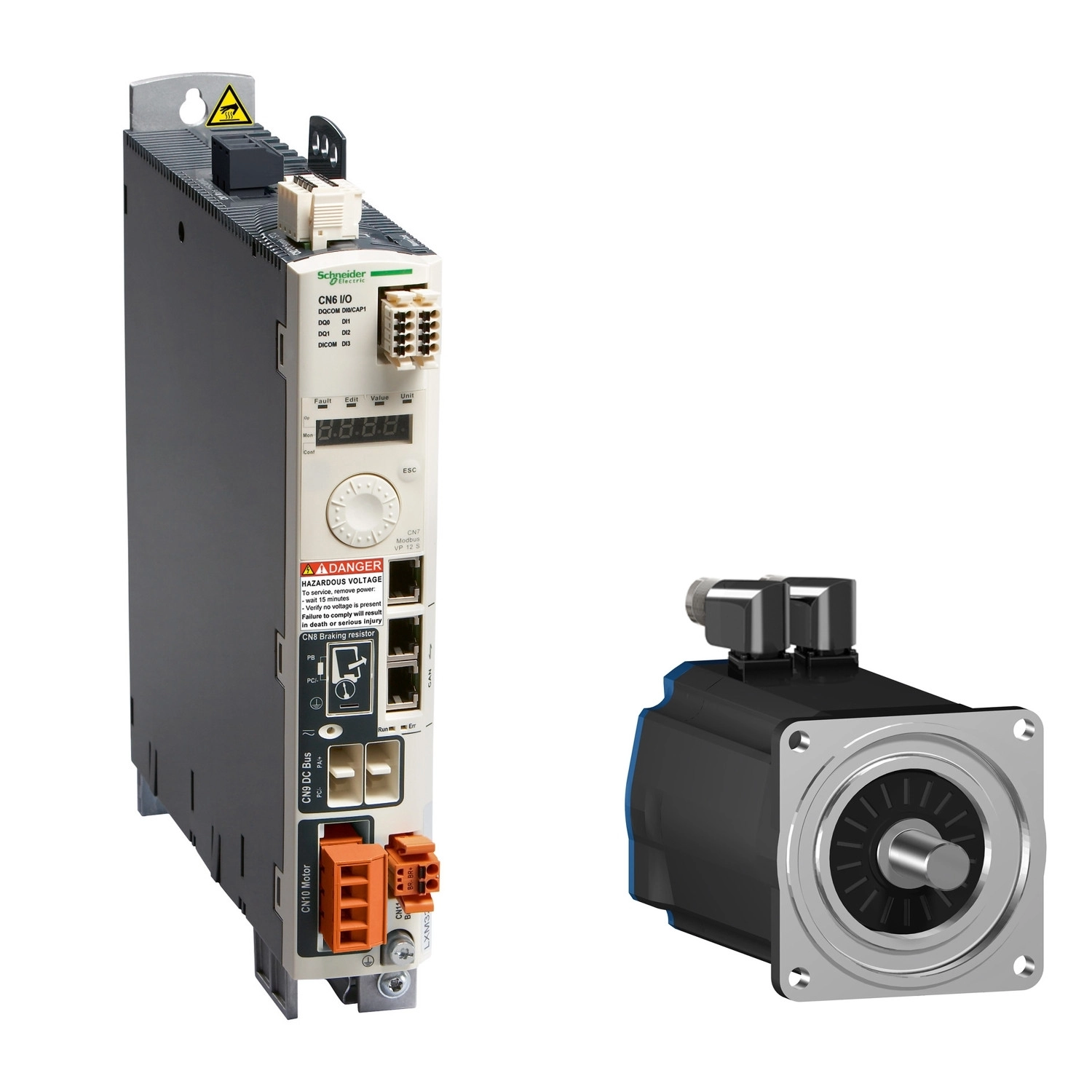

A Schneider Electric Lexium 32 termékcsalád LXM32AD30M2 típusú motion szervohajtása egy nagyteljesítményű, egyfázisú, kompakt kialakítású eszköz, amely precíz mozgásvezérlést biztosít ipari alkalmazásokhoz. Ez a szervohajtás 100-120V vagy 200-240V közötti tápfeszültségen működik, és rendkívül széles feszültségtartományban (85-132V / 170-264V) megbízhatóan üzemel, ami rugalmassá teszi különböző ipari környezetekben történő alkalmazását.
A készülék kiemelkedő teljesítményt nyújt kompakt méretei (68 × 270 × 237 mm) ellenére. A névleges teljesítmény 115V-on 0,8 kW, míg 230V-on 1,6 kW, ami széles alkalmazási területet fed le. A hajtás folyamatos kimeneti árama 10A 8 kHz kapcsolási frekvencia mellett, míg csúcsárama 115V-on 15A, 230V-on pedig akár 30A is lehet 5 másodperces időtartamra. Ez kiváló választássá teszi olyan alkalmazásokhoz, ahol nagyobb indítási nyomatékra van szükség. A kompakt, könyv formátumú kialakítás (Book format) pedig könnyű telepítést tesz lehetővé szűkös helyeken is.
A Lexium 32 LXM32AD30M2 kommunikációs szempontból is rendkívül rugalmas: beépített CANmotion és CANopen interfésszel rendelkezik, amelyek támogatják a precíz pozícionálást és komplex mozgásvezérlési feladatokat. A rendszer többféle működési módban használható, beleértve a pozícióvezérlést, sebességprofil-vezérlést, nyomatékprofil-vezérlést és a referenciapont-felvételi (homing) módot. A készülék kompatibilis különböző Schneider Electric szervomotorokkal, például a BMH (70 mm, 100 mm, 140 mm) és BSH (70 mm, 100 mm) sorozatú motorokkal, különböző motortekercs-konfigurációkban, így rugalmasan illeszthető a konkrét alkalmazási követelményekhez.
A biztonságot szem előtt tartva a Lexium 32 integrált STO (Safe Torque Off) funkcióval rendelkezik, amely megfelel az EN/IEC 61508 szabvány SIL 3 szintjének és az ISO 13849-1 szabvány PL=e teljesítményszintjének. Ez kulcsfontosságú olyan alkalmazásoknál, ahol a személyi biztonság kiemelt jelentőségű. A hajtás védelmi rendszere kiterjed a fordított polaritás elleni védelemre a bemeneti jeleknél, valamint rövidzárlat elleni védelemre a kimeneti jelek esetében. Az eszköz IP20 védettségi fokozattal rendelkezik az EN/IEC 60529 és EN/IEC 61800-5-1 szabványok szerint, ami tipikus ipari környezetben megfelelő védelmet biztosít.
A Lexium 32 LXM32AD30M2 szervohajtás fejlett diagnosztikai lehetőségekkel is rendelkezik: 3 állapotjelző LED (piros LED a szervohajtás feszültségének jelzésére, hibajelző LED és működésjelző RUN LED), valamint 7 szegmenses kijelző a hibakódok megjelenítésére. Ez megkönnyíti a hibakeresést és a karbantartást. A hajtás beépített EMC szűrővel rendelkezik, és többféle elektromágneses kompatibilitási szabványnak megfelel, beleértve az EN 55011 és EN/IEC 61800-3 szabványokat, így különböző elektromágneses környezetben is megbízhatóan működik. Az integrált hűtőventilátornak köszönhetően a készülék 0°C és 50°C közötti környezeti hőmérsékleten teljes kapacitással üzemeltethető, és akár 3000 m tengerszint feletti magasságig használható (1000 m felett teljesítménycsökkentéssel).
Lexium 32 szervohajtás műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32A
Termék vagy komponens típusa: Motion szervohajtás
Hajtás formátuma: Book
Hálózat fázisainak száma: Egyfázisú
Névleges tápfeszültség: 100...120 V - 15...10 %, 200...240 V - 15...10 %
Tápfeszültség határok: 85...132 V, 170...264 V
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
Teljesítmény jellemzők
EMC szűrő: Integrált
Folyamatos kimeneti áram: 10 A, 8 kHz-nél
Kimeneti áram 3s csúcs: 15 A 115 V-nál 5 s-ig, 30 A 230 V-nál 5 s-ig
Folyamatos teljesítmény: 800 W 115 V-nál, 2200 W 230 V-nál
Névleges teljesítmény: 0.8 kW 115 V-nál 8 kHz, 1.6 kW 230 V-nál 8 kHz
Vonali áram: 9.9 A 72 % 115 V-nál külső vonali fojtóval (2 mH), 14.1 A 86 % 230 V-nál külső vonali fojtóval (2 mH), 12.9 A 135 % 115 V-nál vonali fojtó nélkül, 12.7 A 135 % 230 V-nál vonali fojtó nélkül
Kiegészítő jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Táp és vezérlés között
Csatlakozási és telepítési adatok
Kábel típusa: Egyeres IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Elektromos csatlakozás: Sorkapocs, befogási kapacitás: 3 mm², AWG 12 (CN8), Sorkapocs, befogási kapacitás: 5 mm², AWG 10 (CN1), Sorkapocs, befogási kapacitás: 5 mm², AWG 10 (CN10)
Meghúzási nyomaték: CN8: 0.5 N.m, CN1: 0.7 N.m, CN10: 0.7 N.m
Kommunikációs interfész
Kommunikációs interfész: CANmotion, integrált, CANopen, integrált
Csatlakozó típus: RJ45 (CN4 vagy CN5 jelölésű) CANmotion esetén, RJ45 (CN4 vagy CN5 jelölésű) CANopen esetén
Hozzáférési módszer: Slave
Átviteli sebesség: 1 Mbps 4 m busz hosszig, 125 kbps 500 m busz hosszig, 250 kbps 250 m busz hosszig, 50 kbps 1000 m busz hosszig, 500 kbps 100 m busz hosszig
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Mechanikai jellemzők
Szélesség: 68 mm
Magasság: 270 mm
Mélység: 237 mm
Üzemi helyzet: Függőleges +/- 10 fok
Környezeti feltételek
IP védelmi fokozat: IP20 az EN/IEC 60529 szerint
Üzemi környezeti hőmérséklet: 0...50 °C az UL szerint
Tárolási környezeti hőmérséklet: -25...70 °C
Hűtés típusa: Integrált ventilátor
Üzemi magasság: <= 1000 m teljesítménycsökkentés nélkül, > 1000...3000 m feltételekkel
