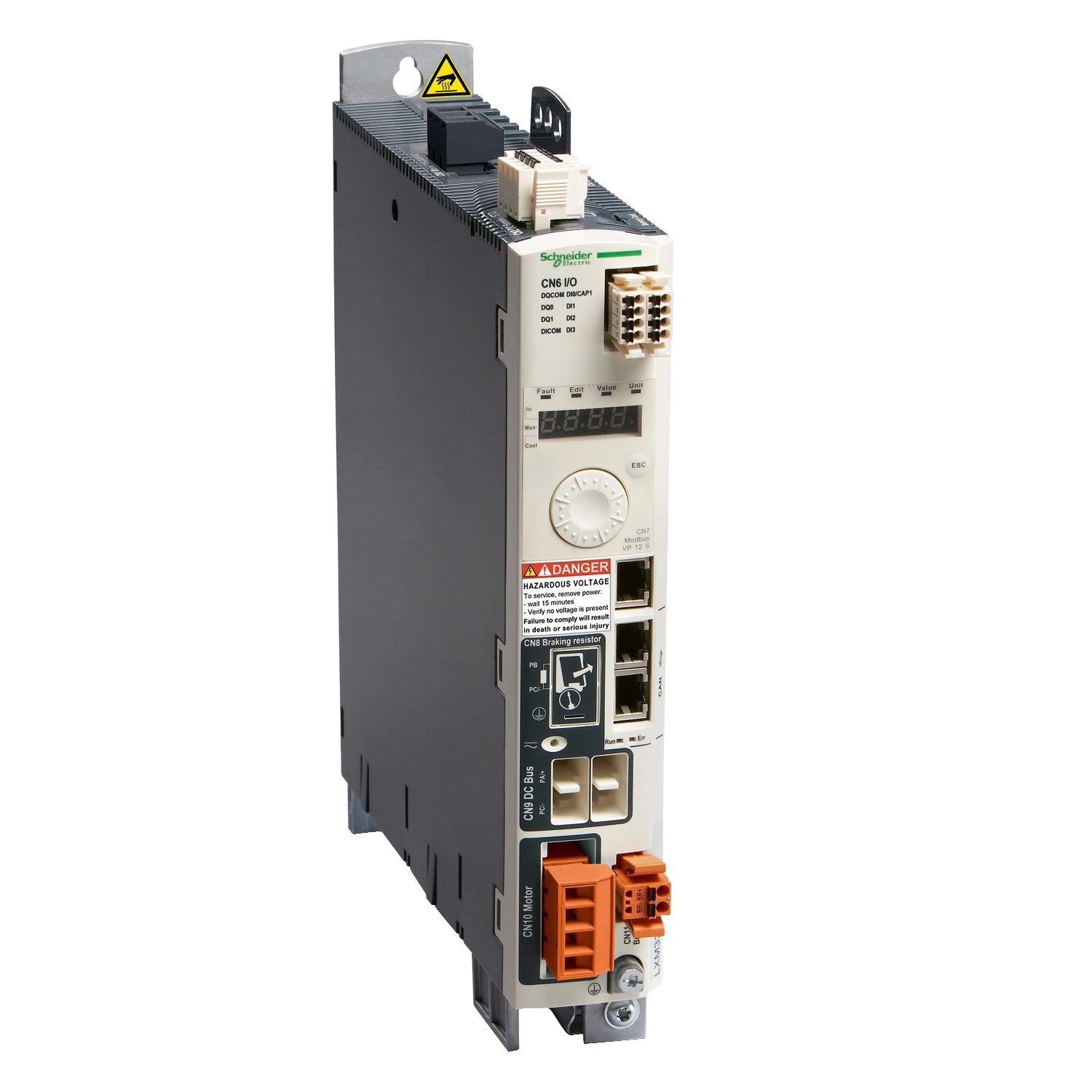

A Schneider Electric Lexium 32 családjához tartozó LXM32AD18M2 szervohajtás professzionális megoldást kínál a nagy pontosságú mozgásvezérlési feladatokhoz. Ez a kompakt, könyvformátumú kivitelezésű szervohajtás kifejezetten azoknak a felhasználóknak ideális, akik egy megbízható, nagy teljesítményű és sokoldalú hajtást keresnek a precíziós alkalmazásokhoz.
A LXM32AD18M2 egyfázisú táplálású szervohajtás 115V-230V közötti tápfeszültséggel működik, mely -15%/+10% tűréshatáron belül rugalmas felhasználást tesz lehetővé. A készülék névleges teljesítménye 0,5 kW 115V-on, illetve 1 kW 230V-on, 8 kHz kapcsolási frekvencia mellett. A folyamatos kimeneti áram 6A 8 kHz-en, míg a csúcsáram 10A 115V-on illetve 18A 230V-on, mindkettő maximum 5 másodperces időtartamra. A folyamatos teljesítmény 800W 115V-on és 1600W 230V-on, ami széles alkalmazási területet biztosít.
A készülék számos fejlett funkcióval rendelkezik, mint például az integrált EMC szűrő, a teljesítmény és vezérlés közötti elektromos szigetelés, valamint a beépített STO (Safe Torque Off) biztonsági funkció, mely SIL 3 szintű az EN/IEC 61508 szabvány szerint és PL e kategóriájú az ISO 13849-1 alapján. A kommunikációs képességeket a beépített CANmotion és CANopen interfészek biztosítják, RJ45 csatlakozókkal. A szervohajtás 1-127 közötti címzéssel rendelkezik és támogatja a különböző kommunikációs szolgáltatásokat, mint a PDO-k, SDO-k, vészjelzés, valamint pozíció- és sebességvezérlési üzemmódok.
A LXM32AD18M2 számos bemeneti és kimeneti lehetőséggel rendelkezik: 1 befogó diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet és 2 diszkrét kimenet, melyek mind 24V DC feszültséggel működnek. A készülék IP20 védettséggel rendelkezik, a működési hőmérséklet-tartománya 0-50°C, és beépített ventilátoros hűtéssel van ellátva. A 48×270×237 mm méretű szervohajtás mindössze 1,8 kg tömegű, és függőleges (+/- 10°) pozícióban kell felszerelni.
A Lexium 32 szervohajtás kompatibilis számos BMH és BSH szervomotorral, különböző méretekben és kivitelekben, így rugalmasan integrálható különféle alkalmazási területekre. A termék megfelel számos nemzetközi szabványnak, beleértve az EN/IEC 61800-5-1 és EN/IEC 61800-3 normákat, valamint UL, TÜV és CSA tanúsítványokkal is rendelkezik. Az LXM32AD18M2 ideális választás olyan felhasználók számára, akik egy könnyen telepíthető, megbízható és magas teljesítményű szervohajtást keresnek precíziós mozgatási alkalmazásokhoz.
Schneider Electric Lexium 32 - LXM32AD18M2 -32 szervohajtás műszaki adatok
Főbb jellemzők
Termékcsalád: Lexium 32
Eszköz rövid neve: LXM32A
Termék vagy komponens típusa: Mozgás szervohajtás
Hajtás formátuma: Könyv
Hálózati fázisok száma: Egyfázisú
Névleges tápfeszültség: 100...120 V (-15...10%), 200...240 V (-15...10%)
Tápfeszültség határok: 85...132 V, 170...264 V
Tápfrekvencia: 50/60 Hz (-5...5%)
Hálózati frekvencia: 47.5...63 Hz
Teljesítmény adatok
EMC szűrő: Integrált
Folyamatos kimeneti áram: 6 A 8 kHz-nél
Kimeneti áram 3s csúcs: 10 A 115 V-on 5 másodpercig, 18 A 230 V-on 5 másodpercig
Folyamatos teljesítmény: 800 W 115 V-on, 1600 W 230 V-on
Névleges teljesítmény: 0.5 kW 115 V-on 8 kHz mellett, 1 kW 230 V-on 8 kHz mellett
Elektromos jellemzők
Kapcsolási frekvencia: 8 kHz
Túlfeszültség kategória: III
Maximális szivárgási áram: 30 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Egyszálas IEC kábel (hőmérséklet: 50 °C) réz 90 °C XLPE/EPR
Csatlakozások
Elektromos csatlakozás:
- Sorkapocs, szorító kapacitás: 3 mm², AWG 12 (CN8)
- Sorkapocs, szorító kapacitás: 5 mm², AWG 10 (CN1)
- Sorkapocs, szorító kapacitás: 5 mm², AWG 10 (CN10)
Meghúzási nyomaték:
- CN8: 0.5 N.m
- CN1: 0.7 N.m
- CN10: 0.7 N.m
Be- és kimenetek
Diszkrét bemenetek száma: 1 befogó diszkrét bemenet, 2 biztonsági diszkrét bemenet, 4 logikai diszkrét bemenet
Diszkrét bemenetek típusa: Befogó (CAP terminálok), Logikai (DI terminálok), Biztonsági (STO_A kiegészítő, STO_B kiegészítő terminálok)
Diszkrét bemenet feszültség: 24 V DC
Diszkrét kimenetek száma: 2
Diszkrét kimenetek típusa: Logikai kimenet(ek) (DO) 24 V DC
Fékezési áram: 50 mA
Biztonsági funkciók
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 3 az EN/IEC 61508 szerint, PL = e az ISO 13849-1 szerint
Kommunikáció
Kommunikációs interfész: CANmotion, integrált; CANopen, integrált
Csatlakozó típusa: RJ45 (CN4 vagy CN5 jelölésű)
Hozzáférési mód: Slave
Átviteli sebesség:
- 1 Mbps 4 m buszhosszra
- 500 kbps 100 m buszhosszra
- 250 kbps 250 m buszhosszra
- 125 kbps 500 m buszhosszra
- 50 kbps 1000 m buszhosszra
Fizikai jellemzők
Állapotjelző LED: 1 LED (piros) szervohajtás feszültség, 1 LED hiba, 1 LED RUN
Működési pozíció: Függőleges +/- 10 fok
Szélesség: 48 mm
Magasság: 270 mm
Mélység: 237 mm
Nettó tömeg: 1.8 kg
Védettségi fokozat: IP20 az EN/IEC 60529 szerint
Környezeti feltételek
Üzemi környezeti hőmérséklet: 0...50 °C
Tárolási környezeti hőmérséklet: -25...70 °C
Relatív páratartalom: 3K3 osztály (5-85%) kondenzáció nélkül az IEC 60721-3-3 szerint
Hűtés típusa: Beépített ventilátor
Üzemi magasság: <= 1000 m leminősítés nélkül, > 1000...3000 m feltételekkel
