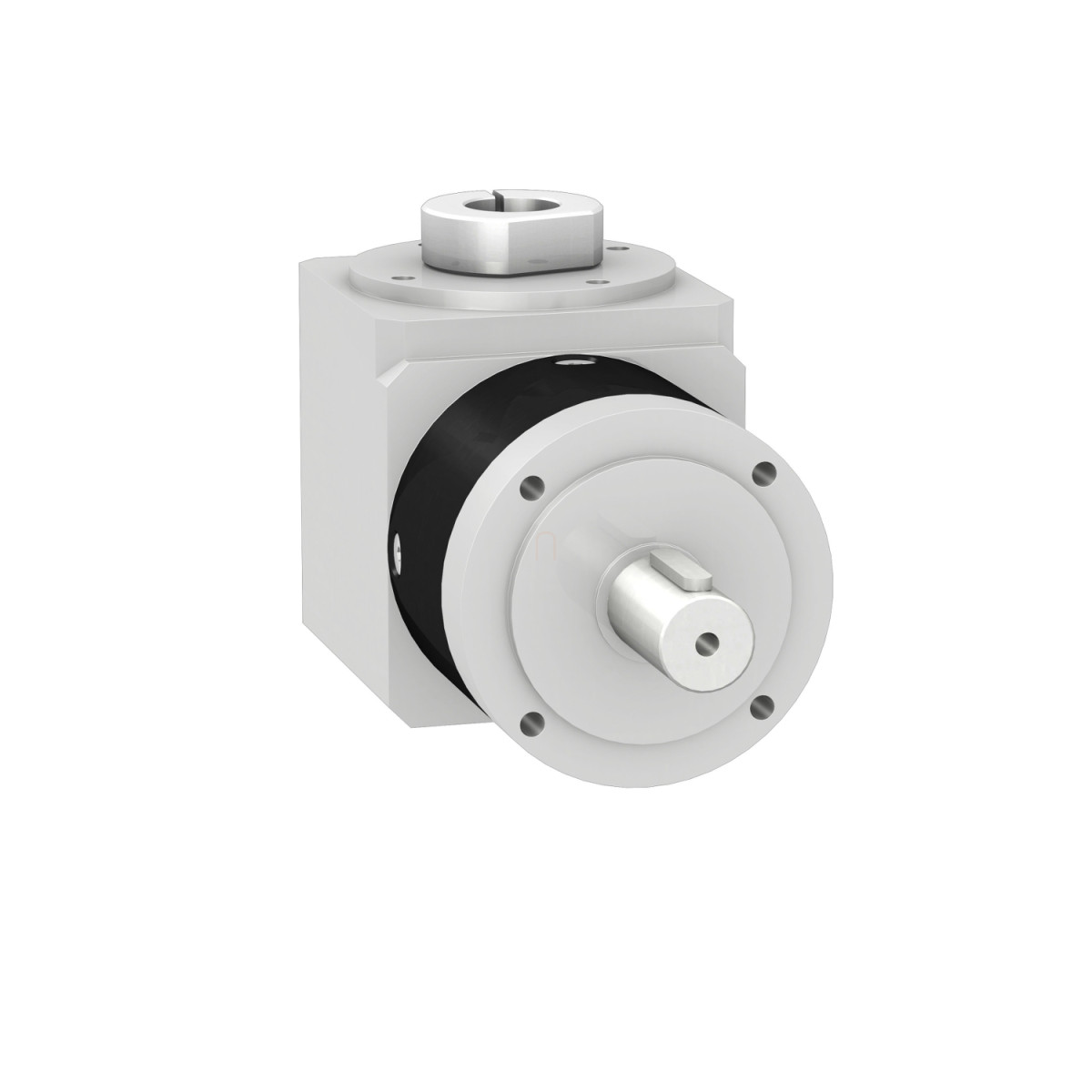

A Schneider Electric GBY080025K egy kiváló minőségű merőleges hajtómű, amely a Lexium termékcsalád részeként kínál hatékony és megbízható teljesítményt ipari automatizálási alkalmazásokhoz. Ez az egyenes fogazású szöghajtás 80 mm-es külső átmérőjével és 25:1 áttételi aránnyal rendelkezik, ami ideálissá teszi precíziós pozicionálási feladatokhoz és nagy nyomatékigényű alkalmazásokhoz.
A GBY080025K hajtómű tervezésének köszönhetően kiváló kompatibilitást biztosít számos Schneider Electric szervo motorral, beleértve a Lexium 32, Lexium 52, Lexium 62 és Lexium 62 ILM sorozatokat, valamint a BMH és BSH motorcsaládok különböző változatait (70 mm, 1-2-3 motortekercs), továbbá SH3, MH3 és ILM motorokkal is használható. A termék legnagyobb erőssége a 110 N.m folyamatos kimeneti nyomaték (100 ford/perc és 30°C mellett), amely csúcsértékben akár 176 N.m-t is elérhet. A hajtómű maximális torziós holtjátéka mindössze 15 szögperc, míg torziós merevsége 6,5 N.m/arcmin, ami kiváló precizitást biztosít a működés során.
A GBY080025K szerkezeti kialakítása fekete eloxált alumínium házat és C45 acél tengelyt tartalmaz, ami nemcsak tartósságot, hanem relatíve alacsony súlyt (5 kg) is eredményez. A hajtómű élettartama optimális körülmények között (100 ford/perc, 30°C) akár 30000 üzemóra is lehet. A hajtómű rendkívül sokoldalú: bármilyen helyzetben szerelhető, és IP54 védettséggel rendelkezik a tengelykimenet esetében, ami megfelelő védelmet biztosít a por és fröccsenő víz ellen. A működési hőmérséklet-tartománya széles, -25°C és 90°C között használható, így szélsőséges környezetben is megbízhatóan működik.
A GBY080025K műszaki paraméterei között figyelemreméltó a 94%-os hatásfok, amely energiahatékony működést biztosít, valamint a 0,973 kg.cm² tehetetlenségi nyomaték. A hajtómű maximális radiális terhelhetősége (Fr) 650 N 100 ford/perc mellett (a kimeneti tengely közepétől mérve), míg a maximális axiális terhelhetősége (Fa) 900 N ugyanilyen körülmények között. Terhelés nélküli futási nyomatéka mindössze 0,1 N.m. A hajtómű belső hossza 161,5 mm, bemeneti átmérője pedig 19,0 mm. Működés közben a zajszintje 73 dB 1 méter távolságból mérve (terhelés nélkül). A GBY080025K hajtómű életre szólóan kent, ami minimálisra csökkenti a karbantartási igényeket, tovább növelve a termék megbízhatóságát és hosszú távú költséghatékonyságát ipari környezetben.
Schneider Electric Lexium 32 - GBY080025K -merőleges hajtómű, 80 mm, 25:1, szervomotorokhoz műszaki adatok
Fő jellemzők
Terméktípus: Merőleges bolygóműves hajtómű
Rövid terméknév: GBY
Hajtómű típusa: Egyenes fogazású
Külső átmérő: 80 mm
Áttételi arány: 25:1
Kompatibilitás
Termékcsalád kompatibilitás: Lexium 32, Lexium 62 ILM, Lexium 52, Lexium 62
Motor kompatibilitás: BMH (70 mm, 1/2/3 motortekercs), BSH (70 mm, 1/2/3 motortekercs), SH3, MH3, ILM
Teljesítmény jellemzők
Maximális torziós holtjáték: 15 szögperc
Torziós merevség: 6,5 N.m/szögperc
Folyamatos kimenő nyomaték: 110 N.m 100 ford/perc és 30°C mellett
Maximális kimenő nyomaték: 176 N.m 100 ford/perc és 30°C mellett
Hatásfok: 94,0 %
Terhelés nélküli futási nyomaték: 0,1 N.m
Tehetetlenségi nyomaték: 0,973 kg.cm²
Maximális radiális erő (Fr): 650 N 100 ford/perc mellett, a kimeneti tengely közepén mérve, 30000 óra élettartam mellett 30°C-on
Maximális axiális erő (Fa): 900 N 100 ford/perc mellett, 30000 óra élettartam mellett 30°C-on
Fizikai jellemzők
Ház anyaga: Fekete eloxált alumínium
Ház színe: Fekete
Tengely anyaga: C 45
Belső hossz: 161,5 mm
Bemeneti átmérő: 19,0 mm
Üzemeltetési feltételek
Élettartam: 30000 óra 100 ford/perc és 30°C mellett
Szerelési pozíció: Bármilyen pozíció
IP védettségi fokozat: Tengely kimenet: IP54
Üzemi hőmérséklet-tartomány: -25...90°C
Zajszint: 73 dB 1 m-nél, terhelés nélkül
További információk: Életre szólóan kent
