A Schneider Electric GBK1201003F egy speciális adaptációs készlet, amely kifejezetten a Lexium sorozatú szervo motorok és hajtóművek összekapcsolásához lett kifejlesztve. Ez a precíziós illesztőkészlet a 120 mm-es külső átmérővel rendelkező hajtóművekhez lett tervezve, és 21 mm-es csatlakozási hosszával ideális megoldást nyújt a kompakt szervo rendszerek kiépítéséhez.
A GBK1201003F adaptációs készlet kompatibilis a Schneider Electric számos Lexium sorozatú termékével, beleértve a Lexium 32i, Lexium 62, Lexium 62 ILM, Lexium 32 és Lexium 52 modelleket. A termék széleskörű kompatibilitást biztosít különböző motortípusokkal is, mint például a BMI, MH3, SH3, BMH, BSH és ILM motorokkal. Ez a sokoldalúság lehetővé teszi a mérnökök számára, hogy rugalmasan tervezhessenek különböző automatizálási megoldásokat, anélkül hogy korlátozva lennének a motor és hajtómű párosítási lehetőségekben.

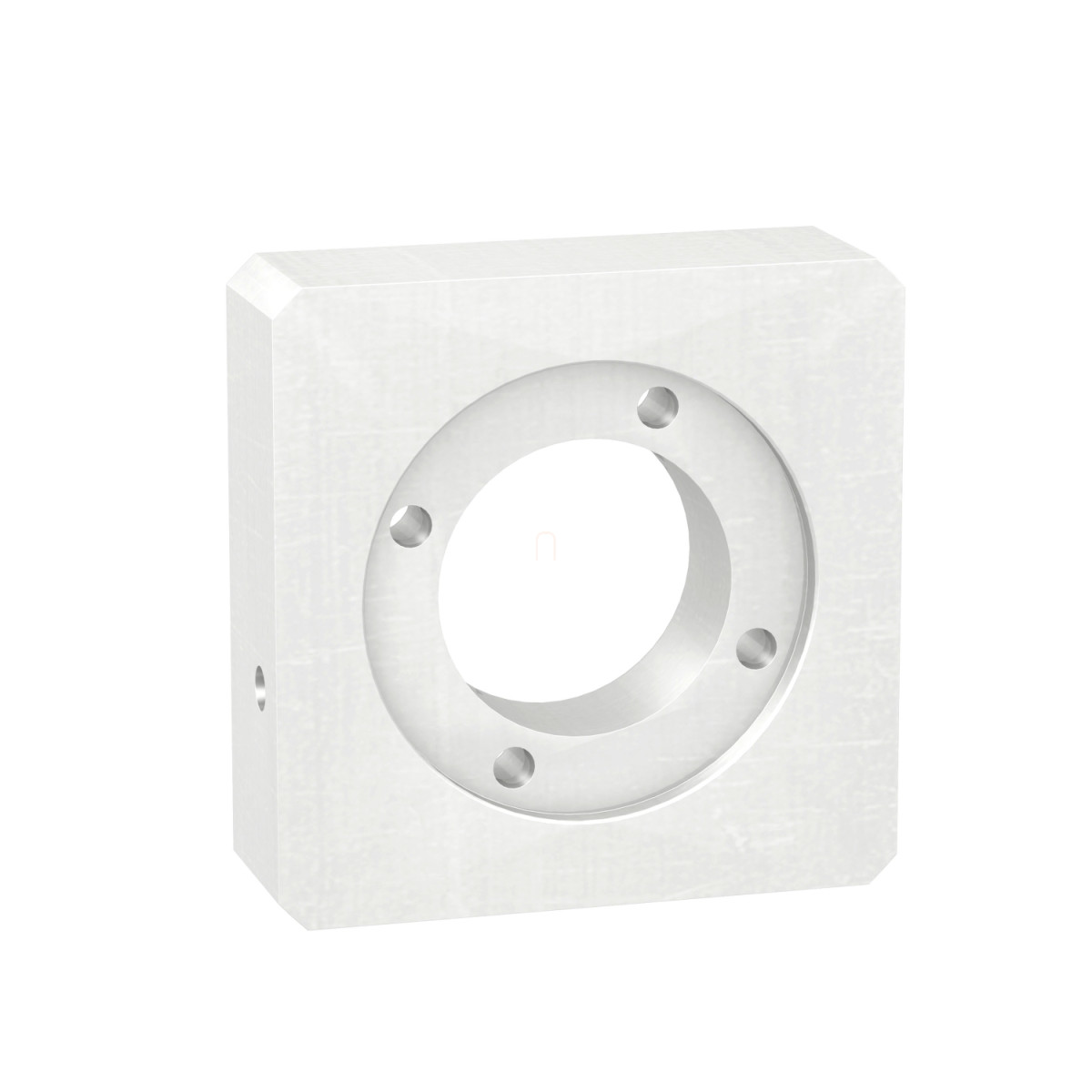

A GBK1201003F készlet három fő komponensből áll: egy adaptáló lemezből, csavarokból és csapokból a szereléshez, valamint egy tengelyvég adaptálóból. Az adaptáló lemez pontos illesztést biztosít a motor és a hajtómű között, míg a tengelyvég adaptáló (méretei: 24 x 19 x 36 mm) lehetővé teszi a különböző átmérőjű motortengelyek és hajtómű bemeneti csatlakozások összekapcsolását. Ez különösen hasznos olyan esetekben, amikor a motor tengelyátmérője kisebb, mint a hajtómű bemeneti csatlakozásának átmérője. A készlet pontos műszaki paraméterei között szerepel a 100 mm-es motorperem méret, amely 1, 2 vagy 3 motor stack számmal kompatibilis.
A Schneider Electric GBK1201003F adaptációs készlet pontos méretei és specifikációi megkönnyítik a tervezési folyamatot. A 21,8 mm-es hossz, 115 mm-es "c" méret, valamint az M8-as csavarozás és a 115 mm-es Ø7 méret mind fontos tényezők a megfelelő illesztés biztosításához. A készlet nettó tömege mindössze 0,65 kg, ami könnyű kezelhetőséget biztosít a telepítés során.
A GBK1201003F adaptációs készlet ideális választás olyan ipari automatizálási projektekhez, ahol precíz motorhajtómű kapcsolatra van szükség. A termék által biztosított pontos illesztés nemcsak a rendszer hatékonyságát növeli, hanem hozzájárul annak hosszabb élettartamához és megbízható működéséhez is. A Schneider Electric minőségi gyártási standardjai biztosítják, hogy ez az adaptációs készlet megfelel a legmagasabb ipari követelményeknek, és tartós megoldást nyújt a szervo motorok és hajtóművek összekapcsolásához.
GBK1201003F műszaki adatok
Főbb jellemzők
Terméktípus: Adaptációs készlet
Eszköz rövid neve: GBK
Kompatibilitás: Lexium 32i, Lexium 62, Lexium 62 ILM, Lexium 32, Lexium 52
Termékkompatibilitás: BMI, MH3, SH3, BMH, BSH, ILM
Rendeltetés: Motor és hajtómű összeszereléshez
Készlet tartalma
Egy adaptáló lemez
Csavarok és csapok a rögzítéshez
Tengelyvég adaptáló
Méretadatok
Hajtómű külső átmérője: 120 mm
Motorperem mérete: 100 mm
Motorstack-ek száma: 1, 2, 3
Hosszúság: 21,8 mm
Nettó tömeg: 0,65 kg
Részletes méretek
a: 21,8 mm
c: 115 mm
Ø6: M8
Ø7: 115 mm
Ø8 (külső átmérő x belső átmérő x hossz): 24 x 19 x 36 mm
