A Schneider Electric Lexium 32 - GBK0800703F hajtóműillesztő készlet egy professzionális megoldás a motorok és hajtóművek közötti hatékony és megbízható összekapcsolásra. Ez a 21 mm-es adaptációs készlet kifejezetten a Lexium szervomotor családhoz lett kifejlesztve, és tökéletes kompatibilitást biztosít a Lexium 62, Lexium 32i, Lexium 32, Lexium 52 és Lexium 62 ILM motorsorozatokkal, így a rendszer tervezéskor maximális rugalmasságot kínál.

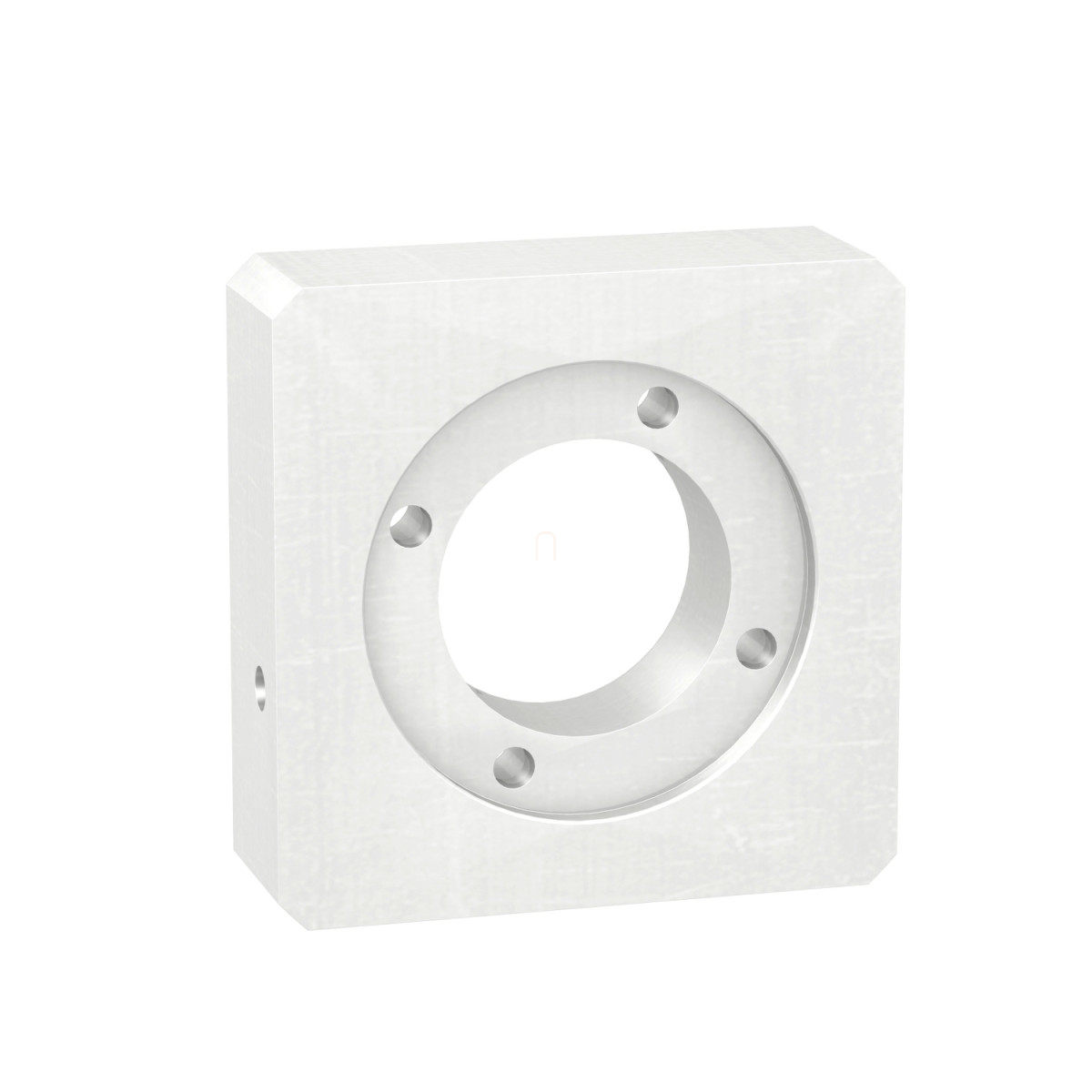

A GBK0800703F adaptációs készlet elsősorban a 80 mm-es külső átmérővel rendelkező hajtóművekhez készült, és különösen hasznos olyan alkalmazásokban, ahol MH3, BSH, SH3, BMH, ILM vagy BMI típusú motorokat kell összekapcsolni a megfelelő hajtóművel. A készlet három fő komponenst tartalmaz: egy precízen gyártott adapterlemezt, a szükséges csavarokat és kötőelemeket a biztonságos rögzítéshez, valamint egy tengelyvég-adaptert, amely lehetővé teszi az eltérő átmérőjű tengelyek tökéletes illeszkedését. Ez különösen hasznos olyan esetekben, amikor a motor tengelyátmérője kisebb, mint a hajtómű bemeneti csatlakozójának átmérője.
Műszaki szempontból a GBK0800703F készlet 70 mm-es motorperemhez lett tervezve, és kompatibilis az 1, 2 vagy 3 motortekercses kivitelekkel is. A termék pontos hossza 21,2 mm, ami ideálissá teszi olyan helyzetekben, ahol a helytakarékosság is fontos szempont. A tengelyvég adapter méretei pontosan meghatározottak: 19 x 14 x 26 mm (külső átmérő x belső átmérő x hossz), ami biztosítja a precíz illesztést. Az adapter csatlakozási pontjain M5-ös csavarkötéseket alkalmaztak, amelyek kellő szilárdságot biztosítanak még nagy nyomaték átvitele esetén is.
A Schneider Electric GBK0800703F hajtóműillesztő készlet professzionális ipari alkalmazásokhoz készült, ahol a megbízhatóság és a pontos illesztés kritikus tényező. Ideális automatizálási rendszerekben, gyártósorokon, szerszámgépekben és minden olyan alkalmazási területen, ahol Lexium szervomotorokat használnak a precíz mozgásvezérléshez. A termék nettó tömege mindössze 0,45 kg, ami könnyű kezelhetőséget biztosít a telepítés során.
Schneider Electric Lexium 32 - GBK0800703F -hajtóműillesztő készlet GBX hajtómű és szervomotorok közé műszaki adatok
Fő jellemzők
Kompatibilitás: Lexium 62, Lexium 32i, Lexium 32, Lexium 52, Lexium 62 ILM
Terméktípus: Adaptációs készlet
Rövid terméknév: GBK
Tartozék kategória: Adaptációs kiegészítő
Termék kompatibilitás: MH3, BSH, SH3, BMH, ILM, BMI motorokkal
Tartozék felhasználási terület: Motor és hajtómű összekapcsolásához
Készlet tartalma
Adapterlap, csavarok és rögzítőelemek, tengelyvég adapter
Fizikai jellemzők
Hajtómű külső átmérő: 80 mm
Motorperem méret: 70 mm
Motortekercsek száma: 1, 2 vagy 3
Hossz: 21,2 mm
Nettó tömeg: 0,45 kg
Méretrajzok és dimenziók
Tengelyvég adapter (Ø8): alkalmazható, ha a motor tengelyátmérője kisebb, mint a hajtómű bemeneti csatlakozójának átmérője
Méretek mm-ben:
a: 21,2 mm
c: 80 mm
Ø6: M5
Ø7: 82 mm
Ø8 (külső átmérő x belső átmérő x hosszúság): 19 x 14 x 26 mm
