A Schneider Electric Lexium 32 - GBK0800702F hajtóműillesztő készlet egy professzionális és kompakt megoldás a Lexium szervomotor családok és hajtóművek összekapcsolására. Ez az adaptációs készlet kifejezetten a 80 mm külső átmérőjű hajtóművekhez készült, biztosítva a zökkenőmentes mechanikai illeszkedést és megfelelő erőátvitelt a különböző komponensek között.
A GBK0800702F adapter kit elsősorban a Lexium termékcsalád motorjaihoz használható, beleértve a Lexium 32i, Lexium 32, Lexium 62 ILM, Lexium 62 és Lexium 52 típusokat. A 21,2 mm hosszúságú adapter kompatibilis számos motorcsaláddal, például SH3, ILM, MH3, BMI, BSH és BMH szériákkal, így széleskörű felhasználási lehetőségeket kínál ipari automatizálási és mozgásvezérlési projektekhez. A GBK0800702F adapter kifejezetten a 70 mm-es motorperemhez tervezett, és 2 vagy 1 motortekercs számára alkalmazható.

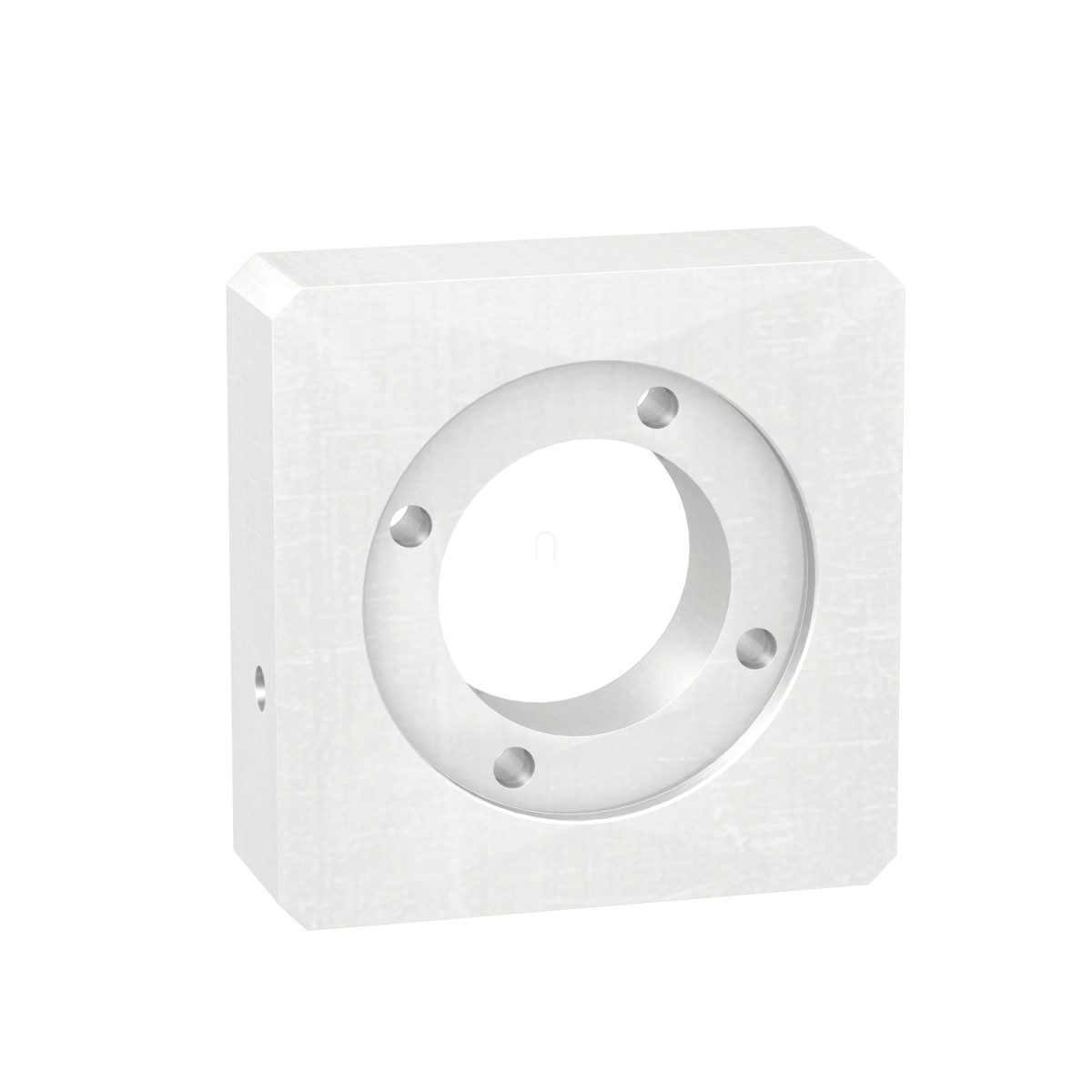

Az adaptációs készlet három fő komponensből áll: egy adaptáló lemezből, egy tengelyvég adapterből, valamint rögzítő csavarokból és csapokból. A tengelyvég adapter (Ø8) akkor használható, ha a motor tengelyének átmérője kisebb, mint a hajtómű bemeneti csatlakozásának átmérője. Ez az adapter 19 x 11 x 26 mm (külső átmérő x belső átmérő x hosszúság) méretekkel rendelkezik. A készlet részletes műszaki specifikációi között megtalálható a 80 mm-es c-érték, a 21,2 mm-es hosszúság (a-érték), M5-ös csavarméret és a 82 mm-es Ø7 érték. A kis súlyú, mindössze 0,45 kg tömegű adapter könnyen szerelhető, és precíziós illeszkedést biztosít.
A GBK0800702F hajtóműillesztő készlet tervezésekor a Schneider Electric nagy hangsúlyt fektetett a kompatibilitásra és a szerelési egyszerűségre. A megfelelő méretezésnek és a precíz megmunkálásnak köszönhetően az adapter biztosítja a motor és a hajtómű közötti pontos illeszkedést, ezáltal minimalizálja a mechanikai veszteségeket és növeli a rendszer hatékonyságát. A készlet ideális választás automatizálási mérnökök, szerelők és karbantartó szakemberek számára, akik megbízható és hosszú élettartamú megoldást keresnek motor-hajtómű kapcsolatok kialakítására ipari környezetben.
Schneider Electric Lexium 32 - GBK0800702F -hajtóműillesztő készlet GBX hajtómű és szervomotorok közé műszaki adatok
Fő jellemzők
Termékcsalád-kompatibilitás: Lexium 32i, Lexium 32, Lexium 62 ILM, Lexium 62, Lexium 52
Termék vagy komponens típusa: Adaptációs készlet
Eszköz rövid neve: GBK
Tartozék/külön alkatrész kategória: Adaptációs tartozék
Termék-kompatibilitás: SH3, ILM, MH3, BMI, BSH, BMH
Tartozék/külön alkatrész rendeltetése: Motor és hajtómű összeszereléséhez
Készlet összetétele: Csavarok és csapok a rögzítéshez, Adaptáló lemez, Tengelyvég adapter
Hajtómű külső átmérője: 80 mm
Kiegészítő információk
Motorperem mérete: 70 mm
Motortekercsek száma: 2 vagy 1
Hosszúság: 21,2 mm
Nettó súly: 0,45 kg
Méretek
a érték: 21,2 mm (0,83 hüvelyk)
c érték: 80 mm (3,15 hüvelyk)
Ø6: M5
Ø7: 82 mm (3,23 hüvelyk)
Ø8 (tengelyvég adapter): 19 x 11 x 26 mm (külső átmérő x belső átmérő x hossz)
Ø8 (tengelyvég adapter) hüvelykben: 0,74 x 0,43 x 1,02 hüvelyk (külső átmérő x belső átmérő x hossz)
