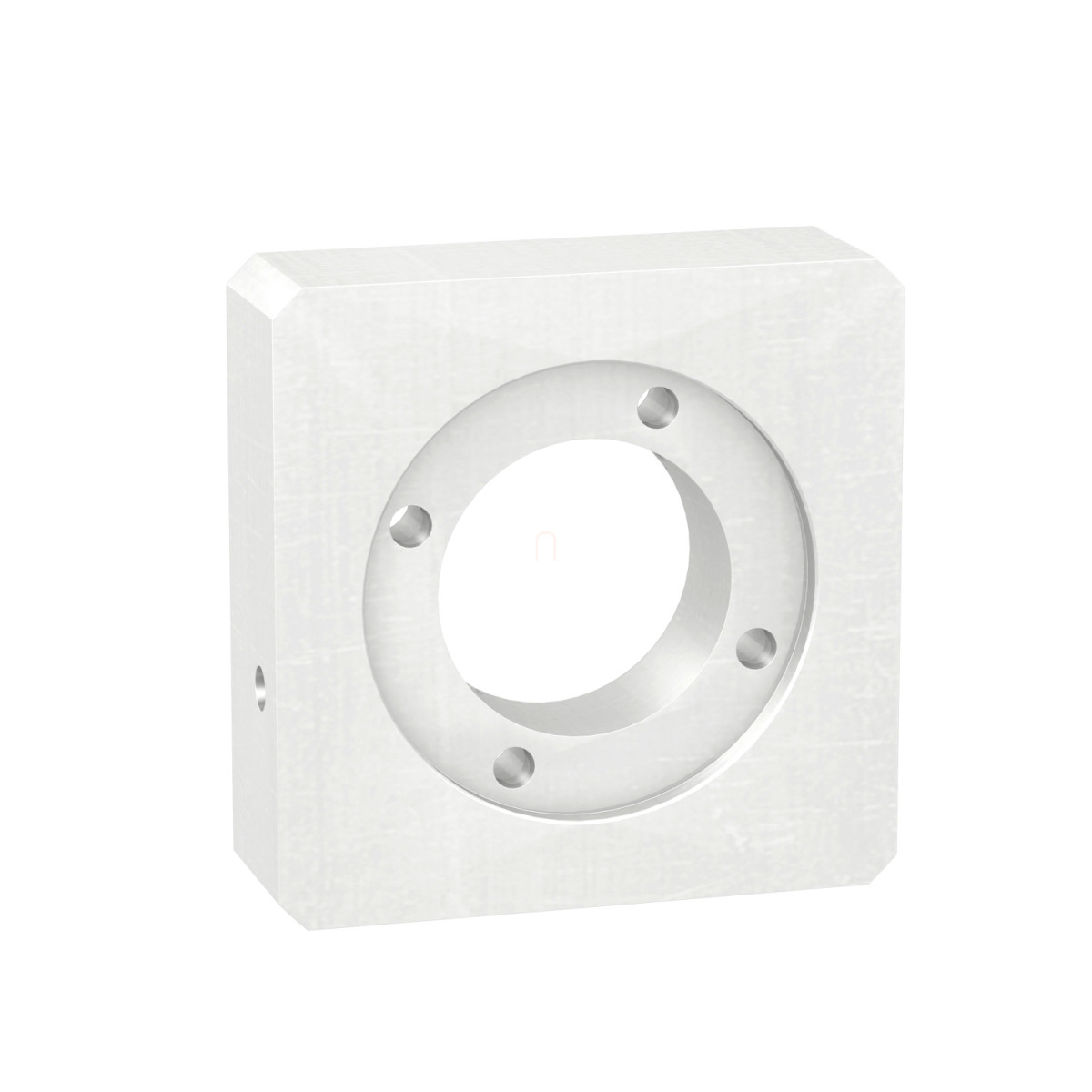

A Schneider Electric GBK0600703F adaptációs készlet egy professzionális megoldás a Lexium termékcsalád hajtóműveinek és szervomotorjainak összeszereléséhez. Ez a precíz gyártású illesztő készlet kifejezetten a 60 mm-es külső átmérőjű hajtóművekhez lett tervezve, biztosítva a tökéletes illeszkedést és működést az ipari automatizálási rendszerekben.
A GBK0600703F kompatibilis a Lexium 32i, Lexium 62 ILM, Lexium 32, Lexium 52 és Lexium 62 termékcsaládokkal, ami rendkívül sokoldalú felhasználást tesz lehetővé. A termék különösen ajánlott a BMH, BSH, MH3, SH3, ILM és BMI típusú motorokhoz történő csatlakoztatásra. A 23 mm hosszúságú adapter tökéletesen illeszkedik a 70 mm-es motor karimához, és alkalmazható 1, 2 vagy 3 motor stack konfigurációkkal is.
A készlet tartalmaz minden szükséges alkatrészt a sikeres összeszereléshez: csavarokat és rögzítőelemeket a felszereléshez, egy adapterlemezt, valamint egy tengelyvég adaptert. A komponensek precízen illeszkednek egymáshoz, biztosítva a megbízható működést még nagy terhelés mellett is. A GBK0600703F nettó tömege mindössze 0,2 kg, ami megkönnyíti a kezelését és beépítését.
A termék műszaki adatai között szerepelnek a pontos méretadatok is, amely elengedhetetlen a megfelelő illesztéshez. Az adapter fő méretei milliméterben: a=23, c=70, Ø6=M5, Ø7=82. Hüvelykben kifejezve: a=0,91, c=2,76, Ø6=M5, Ø7=3,23. Ezek az információk segítenek a tervezési és telepítési folyamat során, hogy megfelelően illeszkedjen a hajtóműhöz és a motorhoz.
GBK0600703F műszaki adatok
Fő jellemzők
Terméktípus: Adaptációs készlet
Eszköz rövid neve: GBK
Tartozék/alkatrész kategória: Adaptációs tartozék
Felhasználási terület: Motor és hajtómű összeszerelésére
Kompatibilitás: Lexium 32i, Lexium 62 ILM, Lexium 32, Lexium 52, Lexium 62
Termék kompatibilitás: BMH, BSH, MH3, SH3, ILM, BMI
Készlet tartalma
Csavarok és anyák a felszereléshez
Adapterlap
Tengelyvég adapter
Műszaki paraméterek
Hajtómű külső átmérője: 60 mm
Motor karima méret: 70 mm
Motor stackek száma: 1, 2, 3
Hosszúság: 23 mm
Nettó tömeg: 0,2 kg
Méretek
Értékek mm-ben:
a: 23
c: 70
Ø6: M5
Ø7: 82
Értékek hüvelykben:
a: 0,91
c: 2,76
Ø6: M5
Ø7: 3,23
