A Schneider Electric GBK0600702F adaptációs készlete egy precíziós illesztőelem, amelyet kifejezetten motor és hajtómű összeszereléséhez terveztek a Lexium termékcsaládhoz. Ez a kompakt eszköz tökéletes megoldást nyújt a különböző motorok és hajtóművek professzionális összekapcsolásához, biztosítva a megbízható és pontos működést.
A GBK0600702F adaptációs készlet széles kompatibilitást kínál a Lexium termékcsaládon belül, beleértve a Lexium 62 ILM, Lexium 32i, Lexium 52, Lexium 62 és Lexium 32 motorokat. Emellett különböző motorokkal is kompatibilis, mint például a SH3, BMH, MH3, BMI, BSH és ILM típusokkal. Ez a sokoldalú kompatibilitás teszi a GBK0600702F készletet ideális választássá különböző ipari alkalmazásokhoz, ahol a motorok és hajtóművek összekapcsolása szükséges.

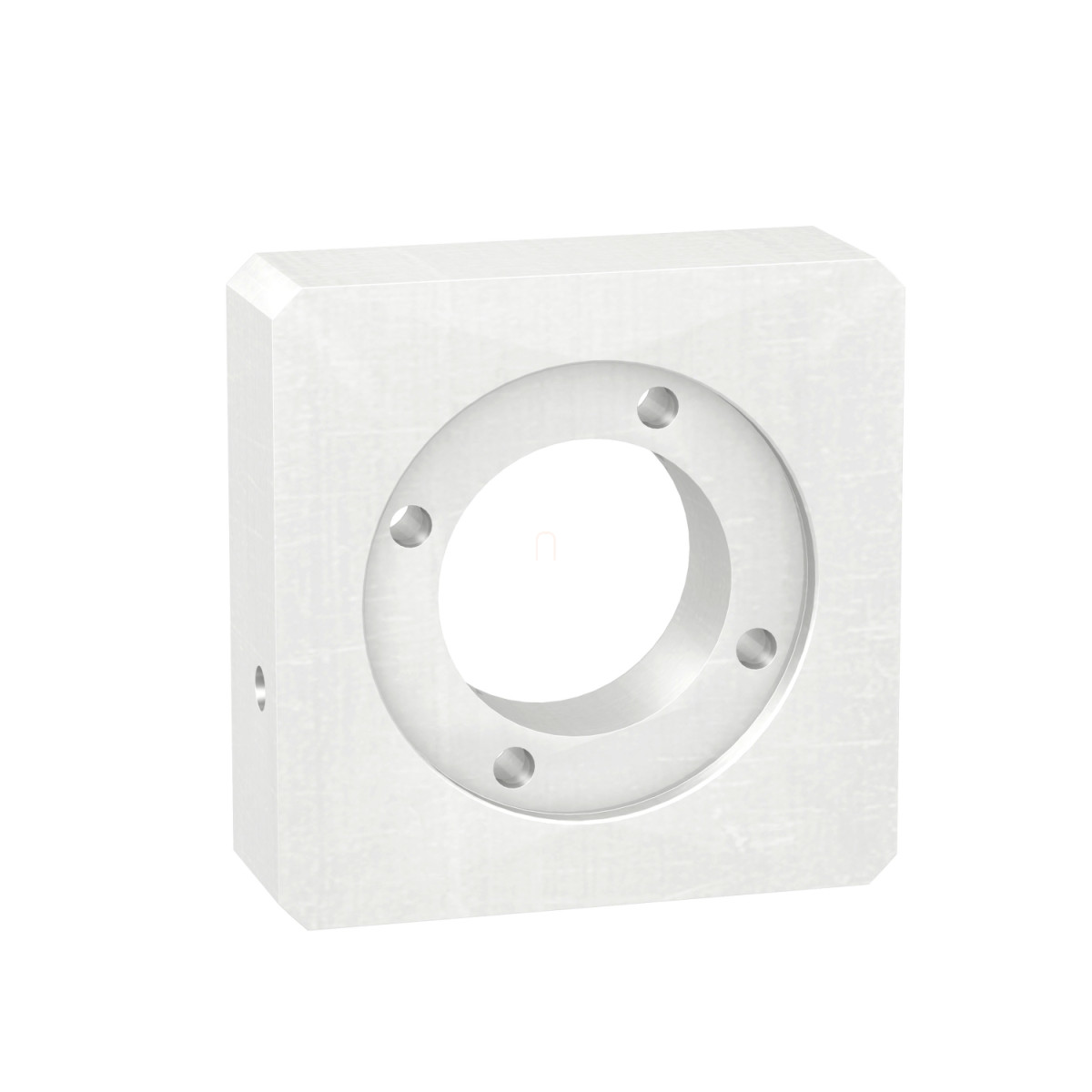

A készlet három fő komponensből áll: csavarokból és rögzítőelemekből a szereléshez, egy adapter lemezből, valamint egy tengelyvég adapterből. A tengelyvég adapter különösen hasznos abban az esetben, ha a motor tengelyének átmérője kisebb, mint a hajtómű bemeneti csatlakozójának átmérője. A külső adapter átmérője 14 mm, a belső átmérője 11 mm, hossza pedig 20 mm, ami biztosítja a pontos illeszkedést és a hatékony erőátvitelt. A hajtómű külső átmérője 60 mm, a motorperem mérete pedig 70 mm, amely 1 vagy 2 motor stackkel kompatibilis. Ezek a precíz méretek garantálják az optimális összeszerelést és működést.
A GBK0600702F adaptációs készlet kompakt méretekkel rendelkezik, hossza mindössze 16,1 mm (vagy 0,63 inch), ami lehetővé teszi a helytakarékos beépítést. A kis, mindössze 0,2 kg-os nettó súly ellenére rendkívül stabil és tartós konstrukciót biztosít a motor és a hajtómű között. Az adapter M5-ös csavarokkal rögzíthető, az adapter lemez átmérője pedig 82 mm, ami biztosítja a megfelelő felületi kapcsolatot. A termék méretadatai metrikus (mm) és angolszász (inch) mértékegységekben is rendelkezésre állnak a nemzetközi felhasználás megkönnyítése érdekében.
Schneider Electric Lexium 32 - GBK0600702F műszaki adatok
Általános információk
Márka: Schneider Electric
Termékcsalád: Lexium
Termék típusa: Adaptációs készlet
Rövid név: GBK
Cikkszám: GBK0600702F
Kategória: Adaptációs kiegészítő
Felhasználási terület: Motor és hajtómű összeszereléséhez
Kompatibilitás
Termékcsalád kompatibilitás: Lexium 62 ILM, Lexium 32i, Lexium 52, Lexium 62, Lexium 32
Motor kompatibilitás: SH3, BMH, MH3, BMI, BSH, ILM
Motor perem mérete: 70 mm
Motor stack-ek száma: 1 vagy 2
Készlet tartalma
- Csavarok és rögzítőelemek a felszereléshez
- Adapter lemez
- Tengelyvég adapter
Műszaki adatok
Hajtómű külső átmérője: 60 mm
Hosszúság: 16,1 mm
Nettó súly: 0,2 kg
Méretadatok
Metrikus mértékegységben:
- Hossz (a): 16,1 mm
- Motor perem (c): 70 mm
- Csavar méret (Ø6): M5
- Adapter lemez átmérő (Ø7): 82 mm
- Tengelyvég adapter (Ø8): 14 x 11 x 20 mm (külső átmérő x belső átmérő x hossz)
Angolszász mértékegységben:
- Hossz (a): 0,63 inch
- Motor perem (c): 2,76 inch
- Csavar méret (Ø6): M5
- Adapter lemez átmérő (Ø7): 3,23 inch
- Tengelyvég adapter (Ø8): 0,55 x 0,43 x 0,79 inch (külső átmérő x belső átmérő x hossz)
