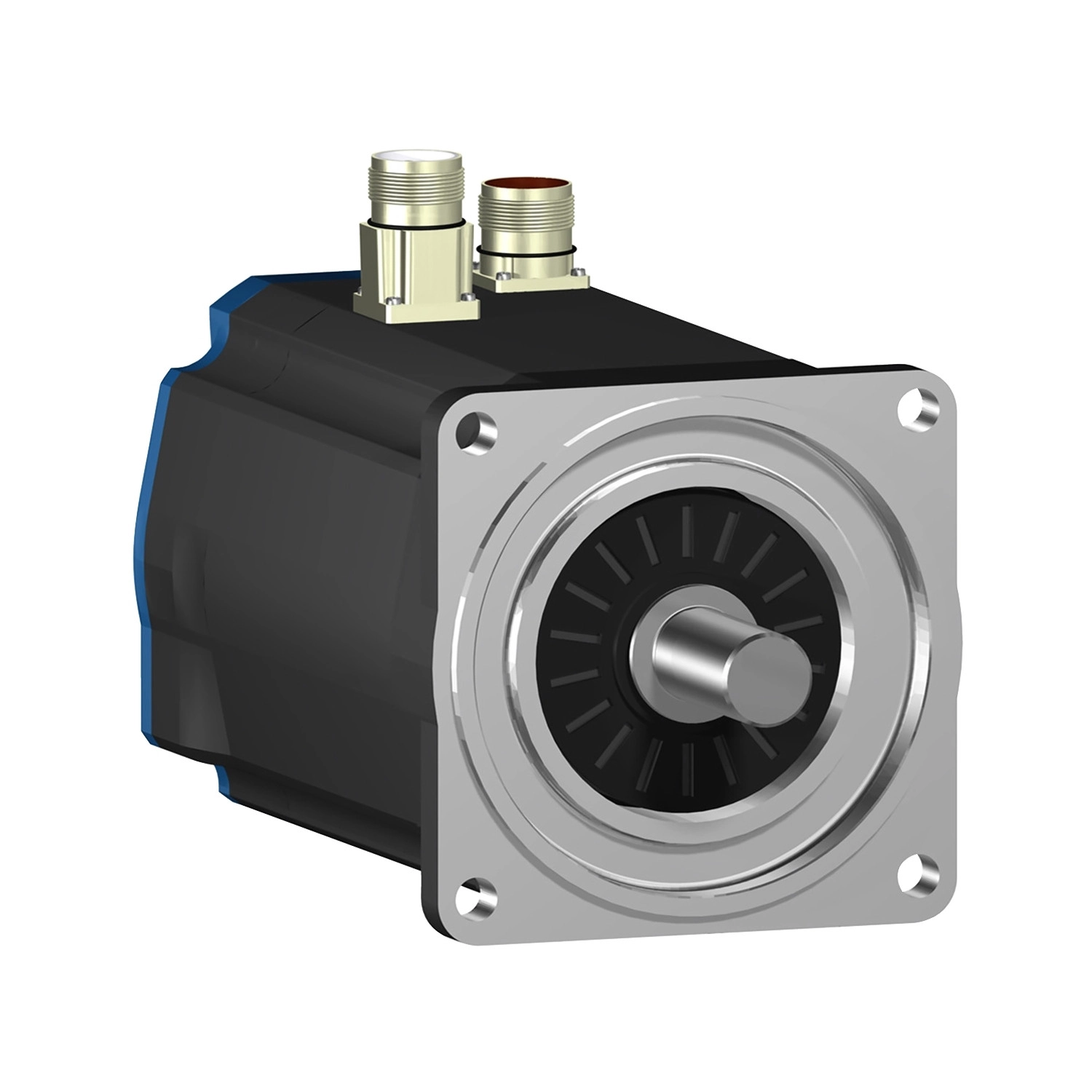

Schneider Electric Lexium 32 - BSH1404P01F1P - BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BSH1404P01F1P modell alapvető jellemzője a 32,1 Nm folyamatos álló nyomaték, amely a Lexium 05 szériás hajtásokkal való használat során biztosított. A Lexium 32 szériás hajtásokkal kombinálva ez az érték 33,4 Nm-re emelkedik. Csúcs álló nyomaték tekintetében is kiemelkedő: a Lexium 05 hajtásokkal 63,09 Nm, míg a Lexium 32 hajtásokkal akár 103,6 Nm csúcs nyomatékot is képes elérni. A motor névleges sebessége 3000 fordulat/perc a Lexium 05, és 2500 fordulat/perc a Lexium 32 hajtásokkal való együttműködés esetén, maximális mechanikai sebessége pedig eléri a 4000 fordulat/percet.
A BSH1404P01F1P szervomotor névleges kimeneti teljesítménye a Lexium 05 sorozatú hajtásokkal 3400 W, míg a Lexium 32 hajtásokkal akár 5000 W-ot is elérhet. A motor rendelkezik beépített fékkel, amelynek tartónyomatéka 36 Nm, így állás közben is biztonságosan pozícióban tartja a terhelést. A fék behúzási teljesítménye 26 W. A pozíció-visszacsatolásról egy Sincos Hiperface egykörös jeladó gondoskodik, amelynek felbontása lenyűgöző: 131072 pont/fordulat, így rendkívül precíz pozicionálást tesz lehetővé.
A BSH1404P01F1P motor IP50-es védettséggel rendelkezik, ami megfelelő védelmet biztosít a por ellen ipari környezetben. A motor tengelye retesz nélküli (untapped) kivitelben készül, átmérője 24 mm, hossza pedig 50 mm. A szervomotor egyenes csatlakozókkal van ellátva, ami megkönnyíti a bekötést és üzembe helyezést. A motor rögzítése nemzetközi szabvány szerinti karimával történik, a rögzítőfuratok átmérője 11 mm, a furatok körének átmérője pedig 165 mm.
A technikai adatok között érdemes megemlíteni még a 0,28 Ohm állórész ellenállást, a 2,035 mH állórész induktivitást, valamint a 13,93 ms elektromos időállandót (20°C-on mérve). A motor forgatónyomaték-állandója 1,57 Nm/A, a visszainduló elektromotoros erő állandója pedig 104 V/krpm (120°C-on mérve). A motor 5 pólusú, a forgórész tehetetlenségi nyomatéka 29,2 kg·cm². A radiális erő maximuma fordulatszámtól függően: 1840 N 3000 ford/percnél, 2110 N 2000 ford/percnél, és 2660 N 1000 ford/percnél. Az axiális erő maximuma a radiális erő 0,2-szerese.
Schneider Electric Lexium 32 - BSH1404P01F1P -BSH szervomotor, 140 mm, max 5000 W, 33,4 Nm, IP50, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok
Alapadatok
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 4000 rpm
Folyamatos álló nyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
Folyamatos álló nyomaték: 33,4 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Folyamatos álló nyomaték: 32,1 N.m LXM05AD57N4, 380...480 V, háromfázisú táplálás mellett
Folyamatos álló nyomaték: 32,1 N.m LXM05BD57N4, 380...480 V, háromfázisú táplálás mellett
Folyamatos álló nyomaték: 32,1 N.m LXM05CD57N4, 380...480 V, háromfázisú táplálás mellett
Teljesítmény adatok
Csúcs álló nyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
Csúcs álló nyomaték: 103,6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Csúcs álló nyomaték: 63,09 N.m LXM05AD57N4, 380...480 V, háromfázisú táplálás mellett
Csúcs álló nyomaték: 63,09 N.m LXM05BD57N4, 380...480 V, háromfázisú táplálás mellett
Csúcs álló nyomaték: 63,09 N.m LXM05CD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
Névleges kimeneti teljesítmény: 5000 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Névleges kimeneti teljesítmény: 3400 W LXM05AD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges kimeneti teljesítmény: 3400 W LXM05BD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges kimeneti teljesítmény: 3400 W LXM05CD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
Névleges nyomaték: 19 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Névleges nyomaték: 10,8 N.m LXM05AD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges nyomaték: 10,8 N.m LXM05BD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges nyomaték: 10,8 N.m LXM05CD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
Névleges fordulatszám: 2500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Névleges fordulatszám: 3000 rpm LXM05AD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges fordulatszám: 3000 rpm LXM05BD57N4, 380...480 V, háromfázisú táplálás mellett
Névleges fordulatszám: 3000 rpm LXM05CD57N4, 380...480 V, háromfázisú táplálás mellett
Kompatibilitás és fizikai jellemzők
Termékompatibilitás: LXM05AD57N4 380...480 V háromfázisú esetén
Termékompatibilitás: LXM05BD57N4 380...480 V háromfázisú esetén
Termékompatibilitás: LXM05CD57N4 380...480 V háromfázisú esetén
Termékompatibilitás: LXM32.D72N4 400 V háromfázisú esetén
Termékompatibilitás: LXM32.D72N4 480 V háromfázisú esetén
Tengelyvég: Retesz nélküli
IP védettségi fokozat: IP50 szabványos
Sebesség-visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Beépített
Rögzítés: Nemzetközi szabvány szerinti karima
Elektromos csatlakozás: Egyenes csatlakozók
Elektromos jellemzők
Hálózati fázisok száma: Háromfázis
Folyamatos álló áram: 21,3 A
Maximális folyamatos teljesítmény: 4,33 W
Maximális áram Irms: 72 A LXM32.D72N4 esetén
Maximális áram Irms: 95,6 A LXM05AD57N4 esetén
Maximális áram Irms: 95,6 A LXM05BD57N4 esetén
Maximális áram Irms: 95,6 A LXM05CD57N4 esetén
Maximális állandó áram: 95,6 A
Kapcsolási frekvencia: 8 kHz
Nyomaték állandó: 1,57 N.m/A 120 °C-on
Visszainduló elektromotoros erő állandó: 104 V/krpm 120 °C-on
Motorpólusok száma: 5.0
Állórész ellenállás: 0,28 Ohm 20 °C-on
Állórész induktivitás: 2,035 mH 20 °C-on
Állórész elektromos időállandó: 13,93 ms 20 °C-on
Mechanikai jellemzők
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 24 mm
Tengely hossza: 50 mm
Visszacsatolás típusa: Egykörös SinCos Hiperface
Tartónyomaték: 36 N.m tartófék
Motor karima mérete: 140 mm
Motor kötegek száma: 4
Forgórész tehetetlenségi nyomaték: 29,2 kg.cm²
Maximális radiális erő Fr: 1840 N 3000 rpm esetén
Maximális radiális erő Fr: 2110 N 2000 rpm esetén
Maximális radiális erő Fr: 2660 N 1000 rpm esetén
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 26 W
Hűtés típusa: Természetes konvekció
Hossz: 420,5 mm
Központosító gallér átmérője: 130 mm
Központosító gallér mélysége: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok körének átmérője: 165 mm
Nettó tömeg: 27,8 kg
Méretezési referencia: BSH1404P
