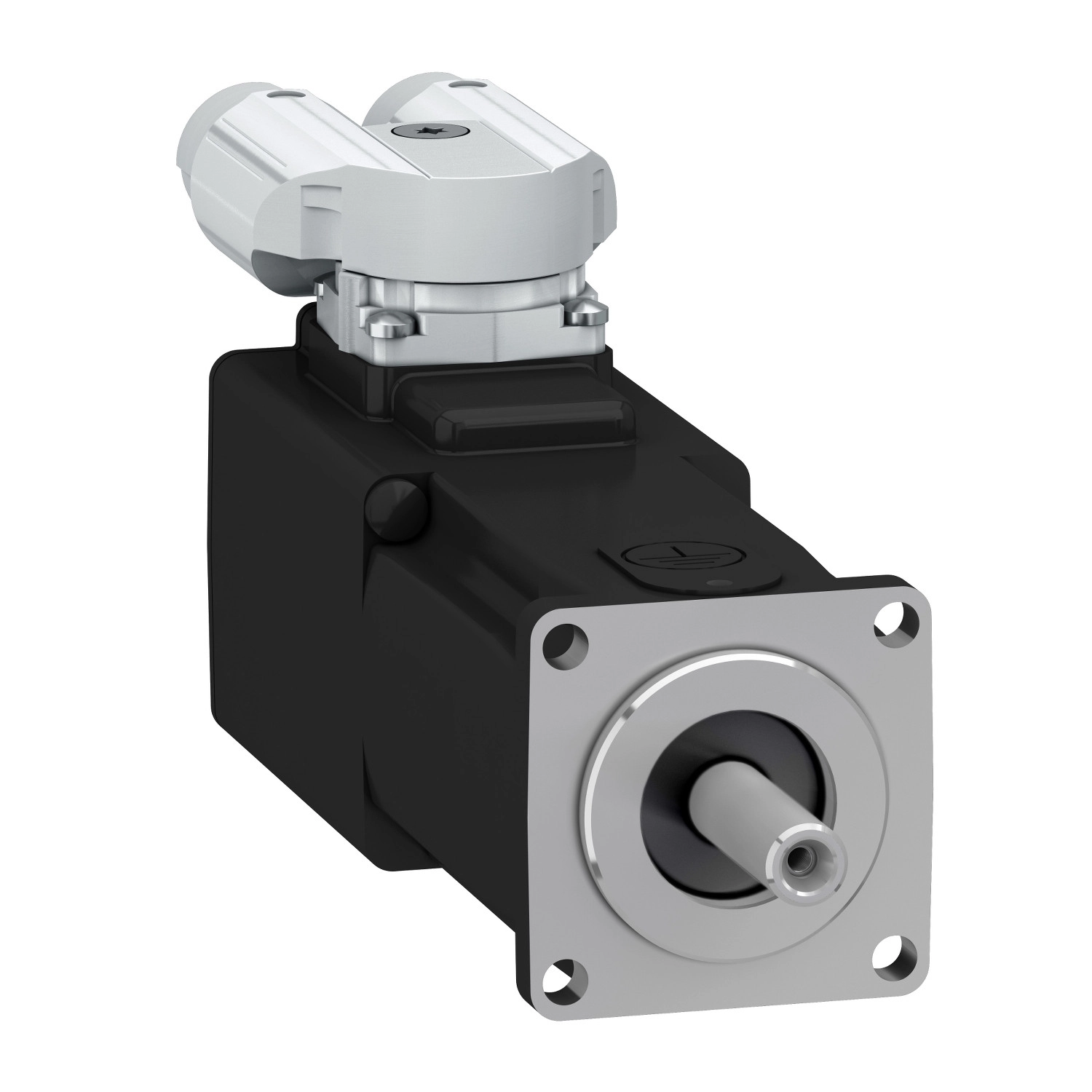

Schneider Electric Lexium 32 - BSH0402P27F2A - BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP65, retesz nélkül, fékkel, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BSH0402P27F2A szervomotor 0,38 Nm folyamatos nyomatékkal rendelkezik, míg a csúcs nyomatéka eléri az 1,37 Nm-t, ami kiemelkedő teljesítményt biztosít különböző terhelési feltételek mellett. A motor maximális mechanikai sebessége 10000 rpm, névleges sebessége pedig 9000 rpm háromfázisú, 400V vagy 480V tápellátás esetén. Névleges kimeneti teljesítménye 275-289 W között mozog a választott Lexium 32 szervo meghajtótól függően. A szervomotor IP65-ös védettséggel rendelkezik, ami kiválóan védi a port és a nedvesség ellen, így biztosítva a megbízható működést akár nehezebb ipari környezetben is.
A BSH0402P27F2A modell 8 mm átmérőjű sima tengelyvéggel rendelkezik, tengelyhossza 25 mm. A motor visszacsatolási rendszere multiturn SinCos Hiperface, amely 32768 pont/fordulat × 4096 fordulat felbontást biztosít, lehetővé téve a rendkívül precíz pozicionálást. A motor beépített fékkel is rendelkezik, amelynek tartónyomatéka 0,4 Nm, így biztosítva a biztonságos leállást és pozíciótartást. A fék behúzási teljesítménye 5,8 W. A szervomotor nemzetközi szabványos peremmel szerelhető, és forgatható derékszögű csatlakozókkal van felszerelve, ami megkönnyíti a telepítést különböző konfigurációkban.
A BSH0402P27F2A szervomotor további műszaki paraméterei közé tartozik a 0,26 N.m/A nyomatékállandó 120 °C-on, 18 V/krpm ellenelektromos erő állandó 20 °C-on, 5.0 motor pólusok száma, és 0,0588 kg.cm² forgórész tehetetlenség. Az állórész ellenállása 11,6 Ohm, induktivitása 6,4 mH, elektromos időállandója pedig 1,1 ms 20 °C-on. A motor természetes konvekciós hűtéssel rendelkezik, teljes hossza 119,4 mm. A motor peremmérete 40 mm, a központosító gallér átmérője 30 mm, mélysége 2,5 mm. A rögzítő furatok száma 4, átmérőjük 4,5 mm, a furatok körátmérője pedig 46 mm. A szervomotor szögpontossági hibája mindössze 0,08°, ami kiemelkedően precíz működést biztosít. A motor kompatibilis a Lexium 32 szervo meghajtókkal, maximális tápfeszültsége 400 V, hálózati fázisok száma 3. A folyamatos állandó áram 1,5 A, a maximális áram pedig 6 A. A kapcsolási frekvencia 8 kHz, ami lehetővé teszi a finom mozgásvezérlést.
Schneider Electric Lexium 32 - BSH0402P27F2A -BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP65, retesz nélkül, fékkel, 32 szervohajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BSH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 10000 rpm
Folyamatos álló nyomaték: 0,38 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
0,38 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
0,38 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Csúcs álló nyomaték: 1,37 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
1,37 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
1,37 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges kimeneti teljesítmény: 275 W LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
289 W LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
152 W LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges nyomaték: 0,292 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
0,307 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
0,364 N.m LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Névleges sebesség: 9000 rpm LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
9000 rpm LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
4000 rpm LXM32.U45M2 esetén 1,5 A, 230 V, egyfázisú
Tengelyvég: Sima tengely
IP védettségi fokozat: IP65 szabvány
Sebesség visszajelzés felbontása: 32768 pont/fordulat × 4096 fordulat
Tartófék: Van
Felszerelési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Maximális tápfeszültség: 400 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állandó áram: 1,5 A
Maximális folyamatos teljesítmény: 398 W
Maximális áram Irms: 6 A LXM32.U60N4 esetén 480 V-nál
6 A LXM32.U60N4 esetén 400 V-nál
6 A LXM32.U45M2 esetén 230 V-nál
Maximális állandó áram: 1,5 A
Kapcsolási frekvencia: 8 kHz
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 8 mm
Tengely hossza: 25 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 0,4 N.m tartófék
Motor peremmérete: 40 mm
Motor kötegek száma: 2
Nyomaték állandó: 0,26 N.m/A 120 °C-on
Visszaható elektromotoros erő állandó: 18 V/krpm 20 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlensége: 0,0588 kg.cm²
Állórész ellenállás: 11,6 Ohm 20 °C-on
Állórész induktivitás: 6,4 mH 20 °C-on
Állórész elektromos időállandó: 1,1 ms 20 °C-on
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítménye: 5,8 W
Hűtés típusa: Természetes konvekció
Hosszúság: 119,4 mm
Központosító gallér átmérője: 30 mm
Központosító gallér mélysége: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4,5 mm
Rögzítő furatok köre átmérő: 46 mm
Nettó súly: 0,8 kg
Méretezési referencia: BSH0402P
Szögpontossági hiba: 0,08°
