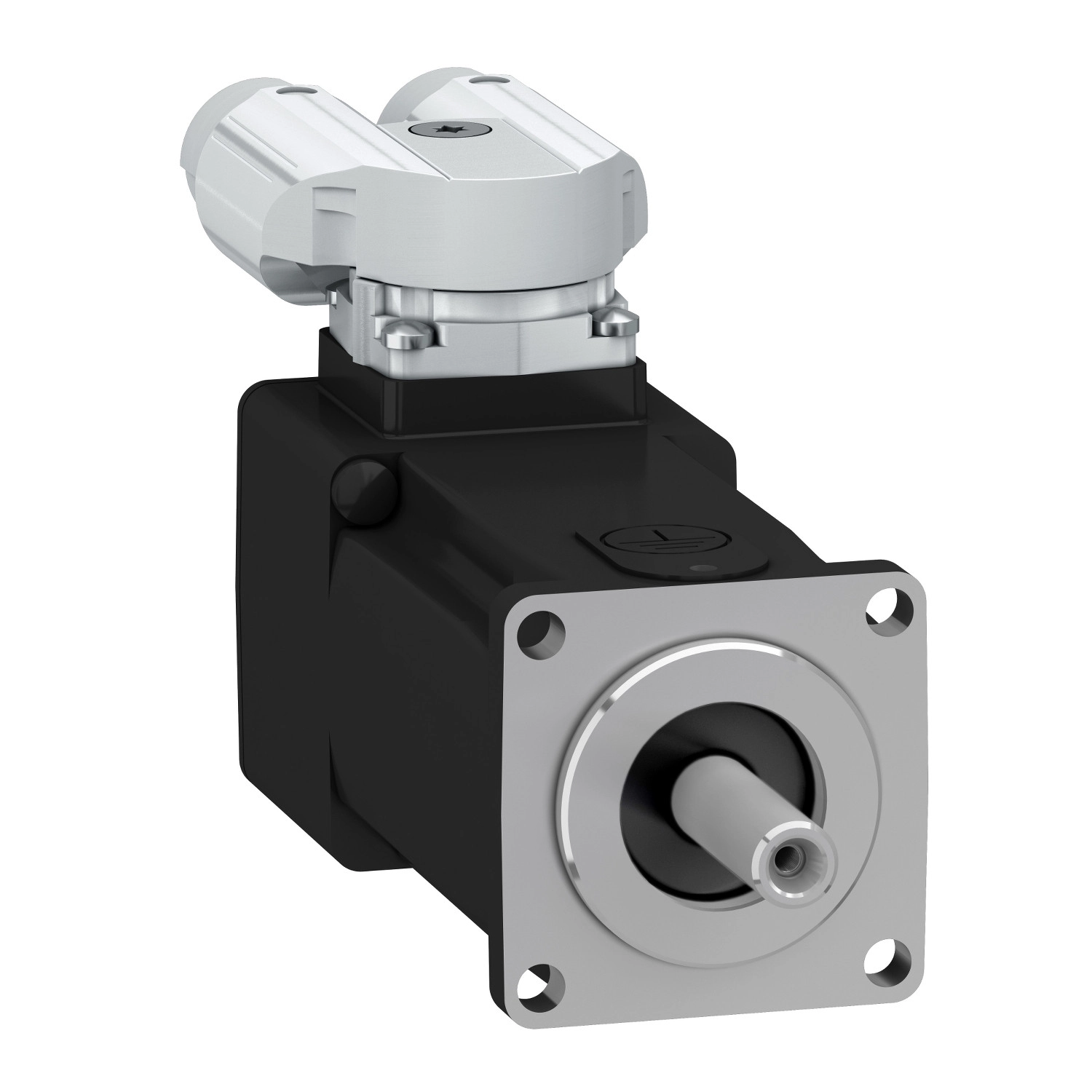

Schneider Electric Lexium 32 - BSH0402P07A2A - BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A motor 0,38 Nm folyamatos nyomatékkal és 1,37 Nm csúcsnyomatékkal rendelkezik, ami lehetővé teszi a gyors indítást és fékezést. A maximális mechanikai fordulatszám 10000 rpm, míg a névleges fordulatszám akár 9000 rpm is lehet, különböző tápfeszültség-konfigurációk mellett. Ez a nagy sebességű működés kiváló választássá teszi olyan alkalmazásokhoz, ahol a gyors ciklusidők kulcsfontosságúak, például csomagolóipari, anyagmozgatási vagy összeszerelési folyamatokban.
A BSH0402P07A2A motor 275 W névleges kimenő teljesítményt biztosít háromfázisú, 480 V-os táplálás esetén, ami kellő erőtartalékot jelent a legtöbb ipari alkalmazáshoz. A motor nemzetközi szabvány szerinti peremmel rendelkezik, ami megkönnyíti a beépítést különböző gépkonstrukciókba. Az IP50 védettségi szint megfelelő védelmet nyújt por ellen, így ideális tiszta ipari környezetben történő használatra. A sima, retesz nélküli tengely kialakítás 8 mm átmérőjű és 25 mm hosszú, amely különböző csatlakozási lehetőségeket kínál a hajtott elemekhez.
A pozíció-visszacsatolást egy nagy felbontású, 32768 pont/fordulat × 4096 fordulat kapacitású Multiturn SinCos Hiperface enkóder biztosítja, ami rendkívül pontos pozicionálást tesz lehetővé mindössze 0,08° szöghiba mellett. A motor visszacsatoló rendszere kompatibilis a Lexium 32 szervohajtásokkal, így komplett, optimalizált hajtásrendszert alkotnak együttesen. A forgatható, derékszögű csatlakozók megkönnyítik a kábelezést és a telepítést, különösen szűkös helyeken. A természetes konvekciós hűtés egyszerűsíti a rendszert, mivel nincs szükség külön hűtőventilátorra, ezáltal növelve a megbízhatóságot és csökkentve a karbantartási igényt.
Schneider Electric Lexium 32 - BSH0402P07A2A -BSH szervomotor, 40 mm, max 275 W, 0,38 Nm, IP50, retesz nélkül, fék nélkül, 32 szervohajtáshoz műszaki adatok
Alap jellemzők
Eszköz rövid neve: BSH
Termék típus: Szervo motor
Maximális mechanikai sebesség: 10000 rpm
Folyamatos álló nyomaték: 0,38 N.m (LXM32.U60N4 esetén 1,5 A, 480 V, három fázis)
Csúcs álló nyomaték: 1,37 N.m (LXM32.U60N4 esetén 1,5 A, 480 V, három fázis)
Névleges kimenő teljesítmény: 275 W (LXM32.U60N4 esetén 1,5 A, 480 V, három fázis)
Névleges nyomaték: 0,292 N.m (LXM32.U60N4 esetén 1,5 A, 480 V, három fázis)
Névleges fordulatszám: 9000 rpm (LXM32.U60N4 esetén 1,5 A, 480 V, három fázis)
Tengely vég: Sima tengely
IP védettségi fokozat: IP50 szabvány
Sebesség visszacsatolás felbontása: 32768 pont/fordulat x 4096 fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő jellemzők
Kompatibilitási tartomány: Lexium 32
Maximális tápfeszültség: 400 V
Hálózati fázisok száma: Három fázis
Folyamatos álló áram: 1,5 A
Maximális folyamatos teljesítmény: 398 W
Maximális áram Irms: 6 A (LXM32.U60N4 esetén 480 V-nál)
Maximális állandó áram: 1,5 A
Kapcsolási frekvencia: 8 kHz
Másodlagos tengely: Másodlagos tengely vég nélkül
Mechanikai jellemzők
Tengely átmérő: 8 mm
Tengely hossz: 25 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor perem mérete: 40 mm
Motor rétegek száma: 2
Nyomaték állandó: 0,26 N.m/A 120 °C-on
Visszaindukcióáram állandó: 18 V/krpm 20 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomatéka: 0,0419 kg.cm²
Állórész ellenállás: 11,6 Ohm 20 °C-on
Állórész induktivitás: 6,4 mH 20 °C-on
Állórész elektromos időállandó: 1,1 ms 20 °C-on
Maximális tengelyirányú erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 93,4 mm
Központosító gallér átmérő: 30 mm
Központosító gallér mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 4,5 mm
Rögzítő furatok körátmérője: 46 mm
Nettó súly: 0,6 kg
Méretezési referencia: BSH0402P
Szöghiba pontossága: 0,08°
Réz hőmérséklet magas: 120 °C
Mágnes hőmérséklet magas: 100 °C
Mágnes hőmérséklet szobahőmérséklet: 20 °C
