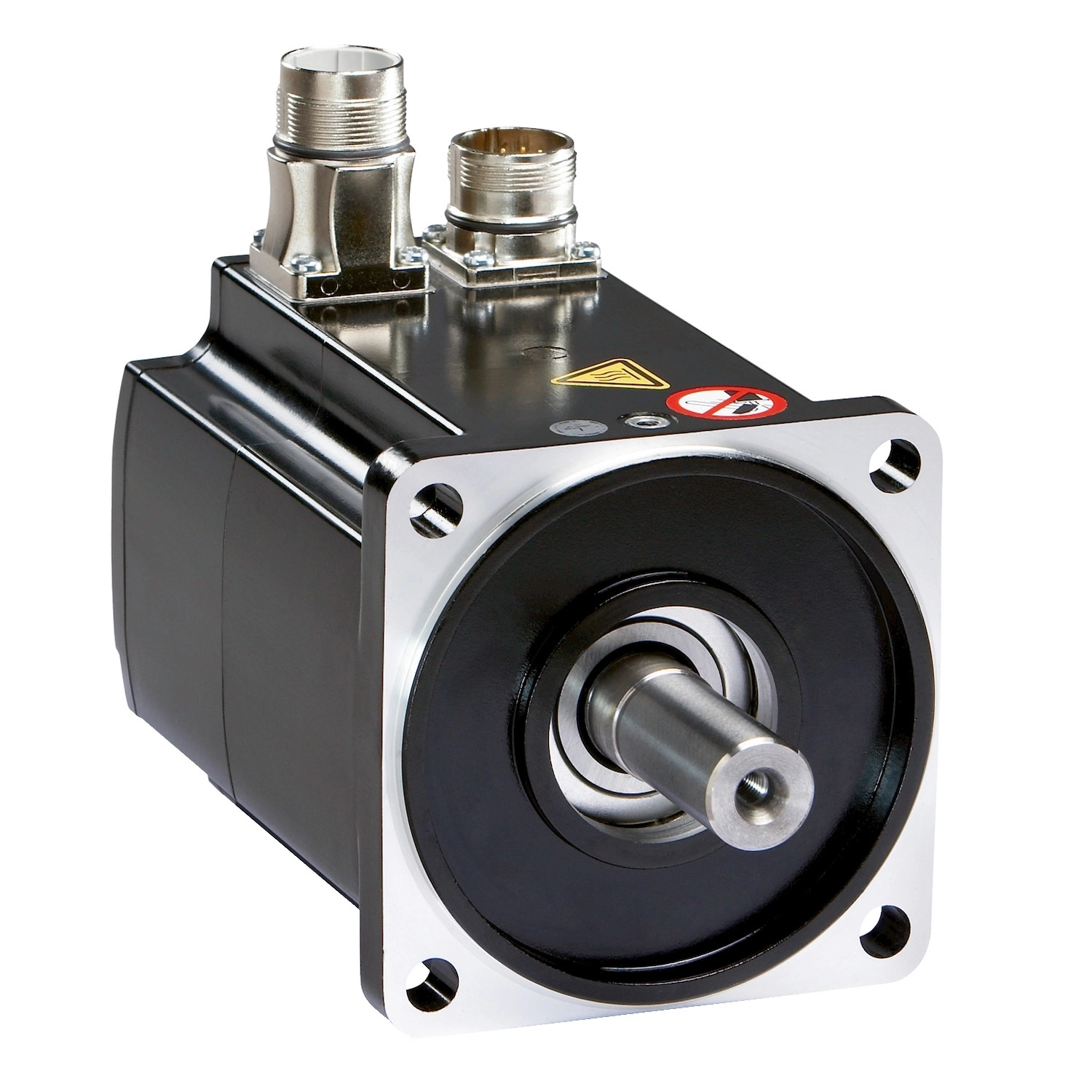

Schneider Electric Lexium 32 - BMH2053P17F2A - BMH szervomotor, 205 mm, max 9060 W, max 3800 rpm, 88 Nm, IP54, retesszel, 32 hajtáshoz

Szélesség méret: 310 mm

Hosszúság méret: 730 mm

Magasság méret: 360 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH2053P17F2A - BMH szervomotor, 205 mm, max 9060 W, max 3800 rpm, 88 Nm, IP54, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH2053P17F2A - BMH szervomotor, 205 mm, max 9060 W, max 3800 rpm, 88 Nm, IP54, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485202532
Price: 2493688 HUF
Availability: InStock

2 493 688 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH2053P17F2A szervomotor a Lexium 32 sorozat kiemelkedő képességű tagja, amely ipari alkalmazások széles körében biztosít megbízható teljesítményt. Ez a prémium kategóriás szervomotor a legigényesebb automatizálási feladatok megoldására tervezték, ahol a precizitás, nyomaték és sebesség optimális kombinációjára van szükség.

A BMH2053P17F2A szervomotor lenyűgöző műszaki paraméterekkel rendelkezik: 84 Nm folyamatos álló nyomatékot biztosít, miközben maximális mechanikai sebessége eléri a 3800 fordulat/percet. A motor névleges teljesítménye 6500 W, amely megbízható működést garantál a legintenzívebb ipari környezetben is. Az integrált fékrendszer 80 Nm tartónyomatékot biztosít, amely lehetővé teszi a pontos pozícionálást és a biztonságos üzemeltetést. A motor IP54 védettségi szinttel rendelkezik, amely megfelelő védelmet nyújt a por és a nedvesség ellen, így ideális választás ipari környezetben történő alkalmazáshoz.

A BMH2053P17F2A szervomotor kiemelkedő pontosságú pozícionálást tesz lehetővé a 32768 pont/fordulat × 4096 fordulat felbontású Multiturn SinCos Hiperface visszacsatolási rendszerének köszönhetően. A motor tengelyvég kialakítása reteszes (keyed), 38 mm átmérőjű és 80 mm hosszú, amely biztosítja a megbízható és stabil erőátvitelt. A motor csatlakoztathatósága kiváló az elforgatható derékszögű csatlakozóknak köszönhetően, amelyek rugalmas telepítési lehetőségeket kínálnak. A motor nemzetközi szabványú karimával rendelkezik, 205 mm-es motorkarima mérettel, amely megkönnyíti a különböző rendszerekbe történő integrálást.

A műszaki paraméterek részletesebben vizsgálva: a motor csúcs állónyomatéka 232 Nm, ami közel háromszorosa a folyamatos állónyomatéknak. A névleges nyomaték 52,2 Nm 1200 fordulat/perc névleges sebességnél. A motor nyomatékállandója 2,76 Nm/A 120 °C-on, visszaindukciós feszültség állandója 218 V/krpm 120 °C-on. Az állórész ellenállása 0,32 Ohm 20 °C-on, az állórész induktivitása 2,15 mH 20 °C-on, az állórész elektromos időállandója pedig 21,6 ms 20 °C-on. A BMH2053P17F2A kompatibilis a LXM32.D72N4 meghajtóval 400-480 V három fázisú táplálás esetén. Ez a kombináció optimális teljesítményt biztosít a legigényesebb alkalmazásokhoz is.

Schneider Electric Lexium 32 - BMH2053P17F2A -BMH szervomotor, 205 mm, max 9060 W, max 3800 rpm, 88 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok

Fő jellemzők

Eszköz rövid neve: BMH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 3800 rpm

Folyamatos állónyomaték: 84 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Folyamatos állónyomaték: 84 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Csúcs állónyomaték: 232 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Csúcs állónyomaték: 232 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Névleges kimeneti teljesítmény: 6500 W (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Névleges kimeneti teljesítmény: 6500 W (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Névleges nyomaték: 52.2 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Névleges nyomaték: 52.2 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Névleges sebesség: 1200 rpm (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Névleges sebesség: 1200 rpm (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Termékkompatiblitás: LXM32.D72N4 400...480 V háromfázisú esetén

Tengelyvég: Reteszes

IP védettség: IP54 szabvány

Sebességvisszacsatolás felbontás: 32768 pont/fordulat x 4096 fordulat

Tartófék: Beépített

Rögzítő felület: Nemzetközi szabvány karima

Elektromos csatlakozás: Elforgatható derékszögű csatlakozók

Kiegészítő adatok

Sorozat kompatibilitás: Lexium 32

Névleges tápfeszültség: 480 V

Hálózati fázisok száma: Háromfázisú

Folyamatos állóáram: 25.2 A

Folyamatos teljesítmény: 9.6 W

Maximális áram Irms: 136.1 A (LXM32.D72N4 esetén)

Maximális tartós áram: 107.4 A

Második tengely: Nincs második tengelyvég

Tengely átmérő: 38 mm

Tengely hossz: 80 mm

Retesz szélessége: 70 mm

Visszacsatolás típus: Multiturn SinCos Hiperface

Tartónyomaték: 80 N.m tartófék

Motor karima méret: 205 mm

Motor kötegek száma: 3

Nyomatékállandó: 2.76 N.m/A 120 °C-on

Visszaindukciós feszültség állandó: 218 V/krpm 120 °C-on

Motor pólusok száma: 5.0

Rotor tehetetlenségi nyomaték: 206 kg.cm²

Állórész ellenállás: 0.32 Ohm 20 °C-on

Állórész induktivitás: 2.15 mH 20 °C-on

Állórész elektromos időállandó: 21.6 ms 20 °C-on

Maximális radiális erő Fr: 4500 N 1000 rpm-nél

Maximális radiális erő Fr: 3570 N 2000 rpm-nél

Maximális radiális erő Fr: 3120 N 3000 rpm-nél

Maximális axiális erő Fa: 0.2 x Fr

Fék behúzási teljesítménye: 40 W

Hűtés típusa: Természetes konvekció

Hosszúság: 538.5 mm

Központosító gallér átmérő: 180 mm

Központosító gallér mélység: 4 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérő: 14 mm

Rögzítőfuratok köre átmérője: 215 mm

Nettó tömeg: 71.9 kg

Méretezési referencia: BMH2053P

Hálózati fázisok száma: 3

Szöghiba: 4.8 °

Réz hőmérséklet: 135 °C

Mágnes maximális hőmérséklet: 100 °C

Mágnes szobahőmérséklet: 20 °C

Termék adatok

Szélesség méret

310 mm

Hosszúság méret

730 mm

Magasság méret

360 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485202532

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

24 A

Tömeg

75 kg/db

Cikkszám

3606485202532
