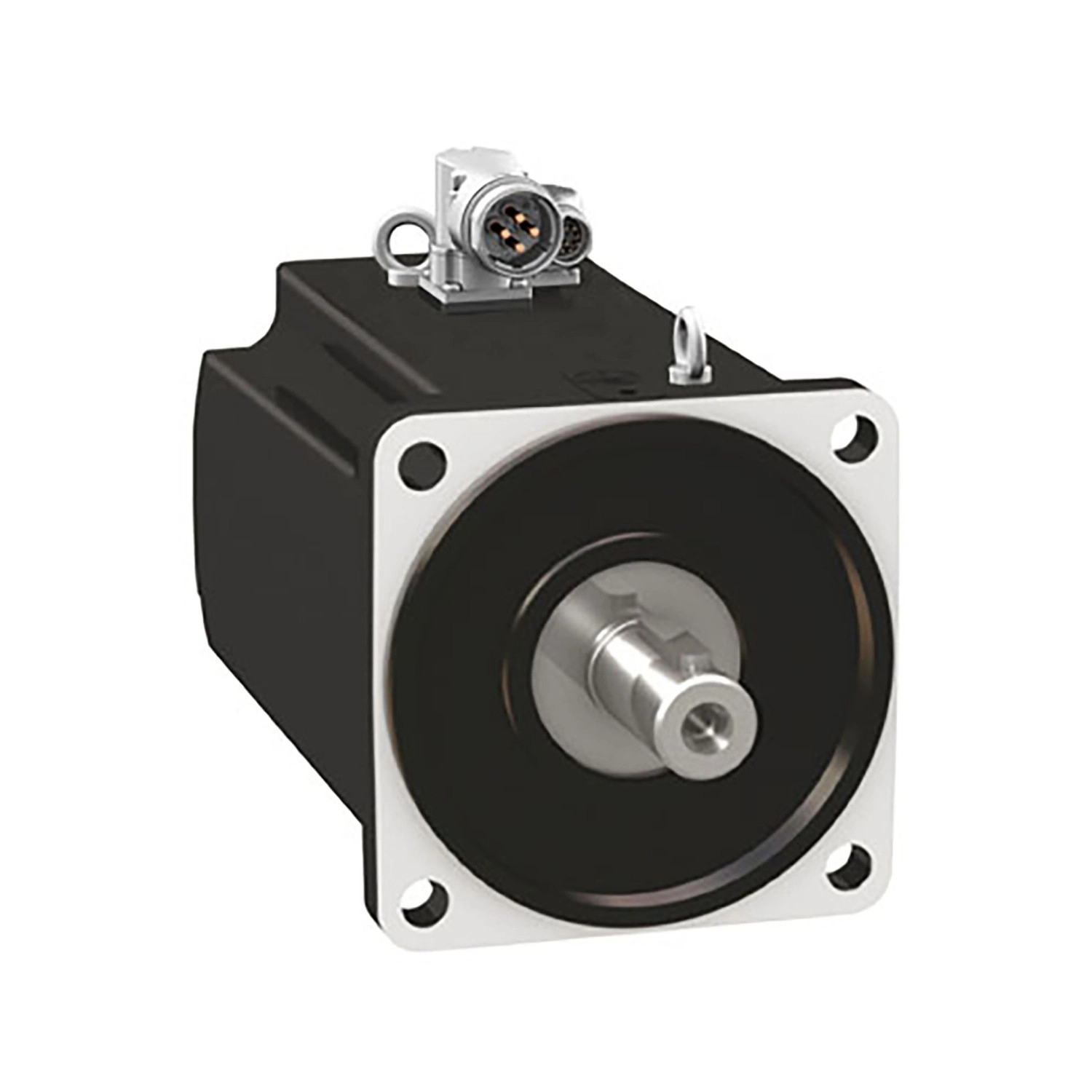

Schneider Electric Lexium 32 - BMH2053P17A2A - BMH szervomotor, 205 mm, max 9060 W, max 3800 rpm, 88 Nm, IP54, retesszel, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH2053P17A2A szervomotor 84 Nm folyamatos nyomaték leadására képes, míg csúcsnyomatéka eléri a 232 Nm-t. A motor maximális mechanikai fordulatszáma 3800 rpm, míg névleges fordulatszáma 1200 rpm. A 6500 W névleges kimeneti teljesítmény és az 52,2 Nm névleges nyomaték kiváló teljesítményt biztosít a nagy precizitást igénylő ipari folyamatokhoz. A motor IP54-es védettséggel rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen, ideálissá téve ipari környezetben történő alkalmazáshoz. A reteszelt tengely biztosítja a megbízható és pontos erőátvitelt a csatlakoztatott berendezésekhez.
A motor 32768 pont/fordulat × 4096 fordulat felbontású sebességi visszacsatolást biztosít a Multiturn SinCos Hiperface visszacsatolási technológiának köszönhetően, ami rendkívüli pozicionálási pontosságot tesz lehetővé. A motor kompatibilis az LXM32.D72N4 hajtással, amely 400-480 V háromfázisú tápellátással üzemel. A motor csatlakoztatása elforgatható derékszögű csatlakozókkal történik, ami rugalmas telepítési lehetőségeket biztosít különböző helyszíneken. A motor nemzetközi szabvány szerinti karimával rögzíthető, ami megkönnyíti a szabványos szerelési helyzetekbe történő beépítést.
A BMH2053P17A2A szervomotor további műszaki jellemzői között szerepel a 205 mm-es motor karima méret, 3 motor stack, 2,76 Nm/A nyomatékállandó és 218 V/krpm visszaindukciós feszültség állandó 120 °C-on. A motornak 5 pólusa van, a forgórész tehetetlenségi nyomatéka 190 kg·cm². Az állórész ellenállása 0,32 Ohm, induktivitása 2,15 mH, elektromos időállandója 21,6 ms 20 °C-on. A motor természetes konvekciós hűtéssel rendelkezik, és jelentős radiális erőt képes elviselni: 4500 N 1000 rpm, 3570 N 2000 rpm, illetve 3120 N 3000 rpm fordulatszámon. A maximális axiális erő a radiális erő 0,2-szerese. A motor teljes hossza 489 mm, centírozó gallér átmérője 180 mm, mélysége 4 mm. A rögzítést 4 db 14 mm átmérőjű furaton keresztül lehet megvalósítani, amelyek 215 mm átmérőjű körön helyezkednek el. A BMH2053P17A2A szervomotor tömege 67 kg, így megfelelő emelőeszköz használata ajánlott a telepítés során.
Schneider Electric Lexium 32 - BMH2053P17A2A -BMH szervomotor, 205 mm, max 9060 W, max 3800 rpm, 88 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai fordulatszám: 3800 rpm
Folyamatos nyomaték: 84 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis esetén, 84 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis esetén
Csúcsnyomaték: 232 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis esetén, 232 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis esetén
Névleges kimeneti teljesítmény: 6500 W LXM32.D72N4 esetén 24 A, 400 V, háromfázis esetén, 6500 W LXM32.D72N4 esetén 24 A, 480 V, háromfázis esetén
Névleges nyomaték: 52.2 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis esetén, 52.2 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis esetén
Névleges fordulatszám: 1200 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázis esetén, 1200 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázis esetén
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázis esetén
Tengelyvég: Reteszes
IP védettség: IP54 szabványos
Sebesség visszacsatolás felbontás: 32768 pont/fordulat x 4096 fordulat
Rögzítőfék: Nincs
Rögzítési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázis
Folyamatos állóáram: 25.2 A
Folyamatos teljesítmény: 9.6 W
Maximális áram Irms: 136.1 A LXM32.D72N4 esetén
Maximális állandó áram: 107.4 A
Másodlagos tengely: Másodlagos tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Retesz szélesség: 70 mm
Visszacsatolás típus: Multiturn SinCos Hiperface
Motor karima méret: 205 mm
Motor stack-ek száma: 3
Nyomaték állandó: 2.76 N.m/A 120 °C-on
Ellenelektromos erő állandó: 218 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomaték: 190 kg.cm²
Állórész ellenállás: 0.32 Ohm 20 °C-on
Állórész induktivitás: 2.15 mH 20 °C-on
Állórész elektromos időállandó: 21.6 ms 20 °C-on
Maximális radiális erő Fr: 4500 N 1000 rpm-nél, 3570 N 2000 rpm-nél, 3120 N 3000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 489 mm
Centírozó gallér átmérő: 180 mm
Centírozó gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 14 mm
Rögzítő furatok köre: 215 mm
Nettó tömeg: 67 kg
Méretezési referencia: BMH2053P
Hálózati fázisok száma: 3
Szögpontosság hiba: 4.8 °
Réz hőmérséklet: 135 °C
Mágnes max. hőmérséklet: 100 °C
Mágnes szobahőmérséklet: 20 °C
