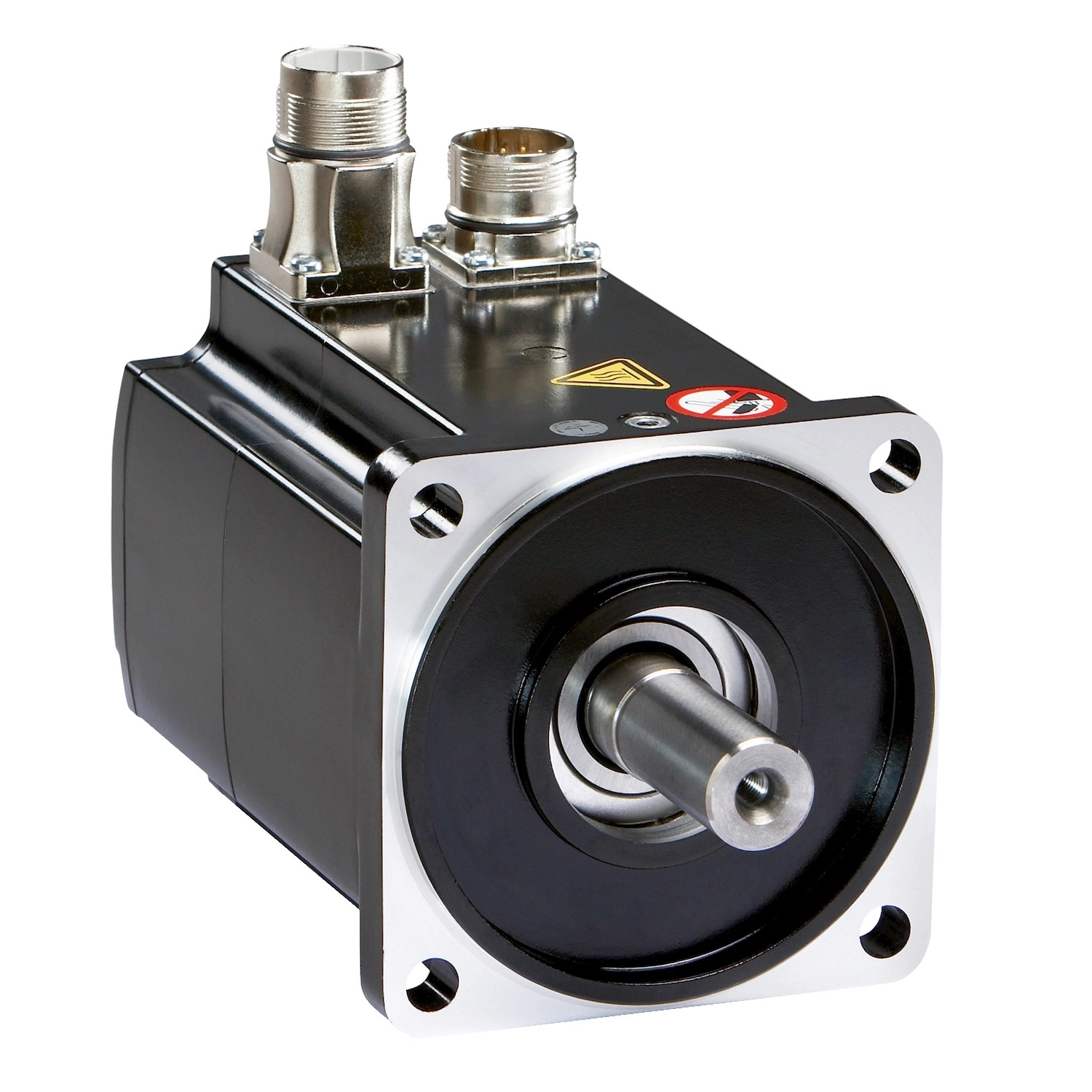

A Schneider Electric Lexium 32 termékcsalád BMH2052P11A2A típusú szervomotorja egy rendkívül hatékony és nagy teljesítményű megoldás ipari automatizálási alkalmazásokhoz. Ez a BMH sorozatú szervomotor kiváló választás olyan felhasználási területeken, ahol precíz pozicionálásra, gyors reagálásra és magas nyomatékra van szükség. A motor 62,5 Nm folyamatos álló nyomatékot biztosít, míg a csúcs álló nyomatéka elérheti a 170 Nm-t, ami kivételes teljesítményt jelent a kategóriájában.
A BMH2052P11A2A szervomotor maximális mechanikai fordulatszáma 3800 rpm, névleges sebessége pedig 1500 rpm. A motor névleges kimeneti teljesítménye 6500 W, névleges nyomatéka pedig 41,6 Nm, ami kiváló választássá teszi olyan ipari alkalmazásokhoz, ahol nagy teljesítmény szükséges. Ez a motor tökéletesen kompatibilis a LXM32.D72N4 vezérlővel 400-480 V háromfázisú hálózaton. A szervomotort 205 mm-es motorperem mérettel tervezték, ami szabványos nemzetközi peremmel rendelkezik a könnyű telepítés érdekében.
A BMH2052P11A2A motor kiemelkedő pontosságot biztosít a 131072 pont/fordulat sebességvisszacsatolási felbontásának köszönhetően, amely Single turn SinCos Hiperface visszacsatolási rendszeren alapul. A motor IP54-es védettségi fokozattal rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen. A motor reteszelt tengelyvéggel rendelkezik, ami 38 mm átmérőjű, 80 mm hosszú, és 70 mm-es retesz szélességgel. A terméket természetes légáramlással történő hűtéssel tervezték, ami hozzájárul a megbízható működéshez különböző környezeti feltételek mellett.
Technikai szempontból a BMH2052P11A2A szervomotor számos figyelemreméltó paraméterrel rendelkezik: 2,58 N.m/A nyomatékállandó és 161 V/krpm ellenelektromágneses erő állandó (mindkettő 120 °C-on mérve). A motor 5 póluspárral rendelkezik, a forgórész tehetetlenségi nyomatéka 129 kg·cm². Az állórész ellenállása 0,3 Ohm, induktivitása 2,8 mH (mindkettő 20 °C-on mérve), míg az állórész elektromos időállandója 18,7 ms. A motor maximális radiális ereje változik a fordulatszámtól függően: 4200 N 1000 rpm-nél, 3330 N 2000 rpm-nél, és 2910 N 3000 rpm-nél. A maximális axiális erő a radiális erő 0,2-szerese. A motor teljes hossza 405 mm, a központosító gallér átmérője 180 mm, mélysége 4 mm. A motor 4 rögzítőfurattal rendelkezik, melyek átmérője 14 mm, és 215 mm-es átmérőjű körön helyezkednek el. A szervomotor nettó tömege 44 kg, ami stabil működést biztosít még nagy igénybevétel esetén is.
Schneider Electric Lexium 32 - BMH2052P11A2A -BMH szervomotor, 205 mm, max 6500 W, max 3800 rpm, 62,5 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai sebesség: 3800 rpm
Folyamatos álló nyomaték: 62,5 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú esetén
62,5 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú esetén
Csúcs álló nyomaték: 170 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú esetén
170 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú esetén
Névleges kimeneti teljesítmény: 6500 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú esetén
6500 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú esetén
Névleges nyomaték: 41,6 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú esetén
41,6 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú esetén
Névleges sebesség: 1500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú esetén
1500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú esetén
Terméktámogatás: LXM32.D72N4 400...480 V háromfázisú esetén
Tengelyvég: Reteszes
IP védettségi fokozat: IP54 szabvány
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Rögzítőfék: Nélkül
Szerelési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilis termékcsalád: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 24,2 A
Folyamatos teljesítmény: 7,85 W
Maximális áramerősség Irms: 96,8 A LXM32.D72N4 esetén
Maximális állandó áramerősség: 96,8 A
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 38 mm
Tengelyhossz: 80 mm
Retesz szélessége: 70 mm
Visszacsatolás típusa: Egy fordulatos SinCos Hiperface
Motor perem mérete: 205 mm
Motor stackek száma: 2
Nyomaték állandó: 2,58 N.m/A 120 °C-on
Ellenelektromágneses erő állandó: 161 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Forgórész tehetetlenségi nyomatéka: 129 kg.cm²
Állórész ellenállása: 0,3 Ohm 20 °C-on
Állórész induktivitása: 2,8 mH 20 °C-on
Állórész elektromos időállandója: 18,7 ms 20 °C-on
Maximális radiális erő Fr: 4200 N 1000 rpm esetén
3330 N 2000 rpm esetén
2910 N 3000 rpm esetén
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes légáramlás
Hossz: 405 mm
Központosító gallér átmérője: 180 mm
Központosító gallér mélysége: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 14 mm
Rögzítőfuratok köri átmérője: 215 mm
Nettó tömeg: 44 kg
Méretezési referencia: BMH2052P
Szöghiba: 1,4 °
Réz hőmérséklet: 135 °C
Mágnes magas hőmérséklete: 100 °C
Mágnes szobahőmérséklete: 20 °C
Tehetetlenségi nyomaték: 0,0 kg.cm² fék esetén
129,0 kg.cm² motor esetén
