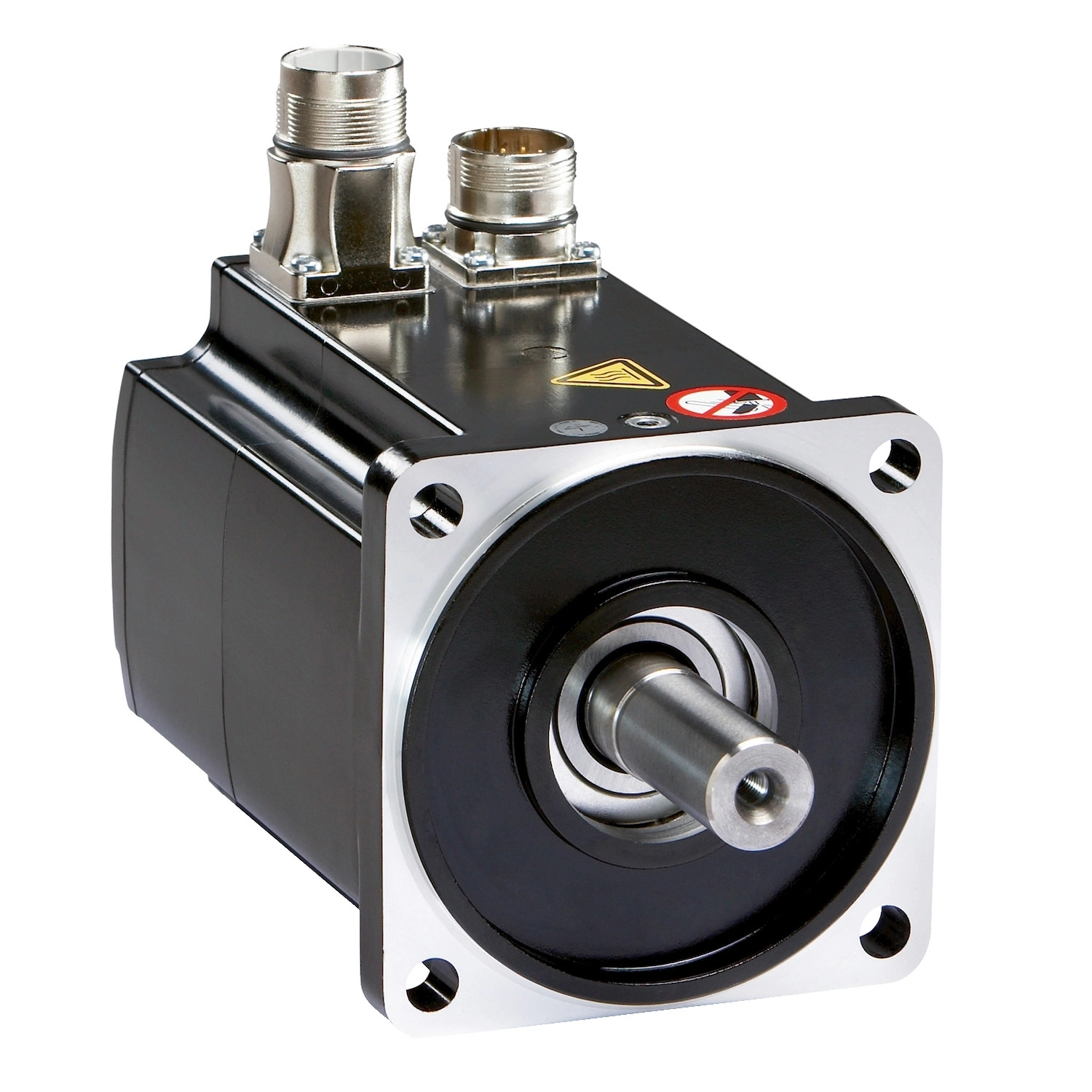

Schneider Electric Lexium 32 - BMH2051P06A1A - BMH szervomotor, 205 mm, max 5500 W, max 3800 rpm, 34,4 Nm, IP54, retesz nélkül, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH2051P06A1A modell maximálisan 3800 rpm fordulatszámra képes, folyamatos álló nyomatéka 34,4 Nm, csúcs nyomatéka pedig impresszív 103,4 Nm. A motor névleges teljesítménye 5400 W, névleges nyomatéka 25,8 Nm, míg névleges fordulatszáma 2000 rpm. Ez a motor kifejezetten a Lexium 32 LXM32.D72N4 hajtással kompatibilis, amely 400-480 V, háromfázisú tápfeszültséggel működik. A BMH2051P06A1A különösen alkalmas olyan alkalmazásokhoz, ahol nagy pontosságú mozgásvezérlésre van szükség, például csomagológépekben, anyagmozgatásban, megmunkálógépekben vagy szerszámgépekben.
A motor IP54-es védettséggel rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen. A visszacsatolást Single turn SinCos Hiperface encoder biztosítja, amely 32768 pont/fordulat felbontást kínál, így rendkívül pontos pozícionálást tesz lehetővé. A motor sima tengelyvéggel rendelkezik, tengelyátmérője 38 mm, tengelyhossza 80 mm. Fontos megemlíteni, hogy a BMH2051P06A1A modell nem tartalmaz tartófékeket, ezért olyan alkalmazásoknál, ahol álló helyzetben is tartani kell a terhelést, kiegészítő fékrendszer használata lehet szükséges.
A motor műszaki paraméterei között találjuk még a 1,6 Nm/A nyomatékállandót, a 104 V/krpm ellenelektromos erő állandót, az 5,0 motor póluspárt, a 71,4 kg·cm² forgórész tehetetlenségi nyomatékot, valamint a 0,3 Ohm állórész ellenállást és 2,95 mH állórész induktivitást (20°C-on). A motor természetes konvekcióval hűl, teljes hossza 321 mm, központosító gallér átmérője 180 mm, a rögzítő furatok körosztókörének átmérője 215 mm. A BMH2051P06A1A tömege 33 kg, ami jelzi robusztus, ipari kivitelét. A motornál a maximális radiális erő fordulattól függően változik: 1000 rpm-nél 3730 N, 2000 rpm-nél 2960 N, 3000 rpm-nél pedig 2580 N értékeket találunk, ami jelzi a különböző üzemi körülmények közötti terhelhetőségét.
Schneider Electric Lexium 32 - BMH2051P06A1A -BMH szervomotor, 205 mm, max 5500 W, max 3800 rpm, 34,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Készülék rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 3800 rpm
Folyamatos álló nyomaték: 34,4 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
34,4 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Csúcs álló nyomaték: 103,4 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
103,4 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Névleges kimeneti teljesítmény: 5400 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
5400 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Névleges nyomaték: 25,8 Nm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
25,8 Nm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Névleges fordulatszám: 2000 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázisú táplálás mellett
2000 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázisú táplálás mellett
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázisú táplálással
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 standard
Sebességvisszacsatolás felbontása: 32768 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő műszaki adatok
Kompatibilis sorozat: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 21,5 A
Folyamatos teljesítmény: 6,8 W
Maximális áram Irms: 78,1 A LXM32.D72N4 esetén
Maximális állandó áram: 78,1 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima méret: 205 mm
Motortekercsek száma: 1
Nyomatékállandó: 1,6 Nm/A
Ellenelektromos erő állandó: 104 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Forgórész tehetetlenségi nyomatéka: 71,4 kg·cm²
Állórész ellenállás: 0,3 Ohm 20 °C-on
Állórész induktivitás: 2,95 mH 20 °C-on
Állórész elektromos időállandó: 19,7 ms 20 °C-on
Maximális radiális erő Fr: 3730 N 1000 rpm-nél
2960 N 2000 rpm-nél
2580 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 321 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 14 mm
Rögzítőfuratok körosztókörének átmérője: 215 mm
Nettó tömeg: 33 kg
Méretezési referencia: BMH2051P
Szöghiba: 4,8 °
Réz hőmérséklet (meleg): 135 °C
Mágnes hőmérséklet (meleg): 100 °C
Mágnes szobahőmérséklet: 20 °C
