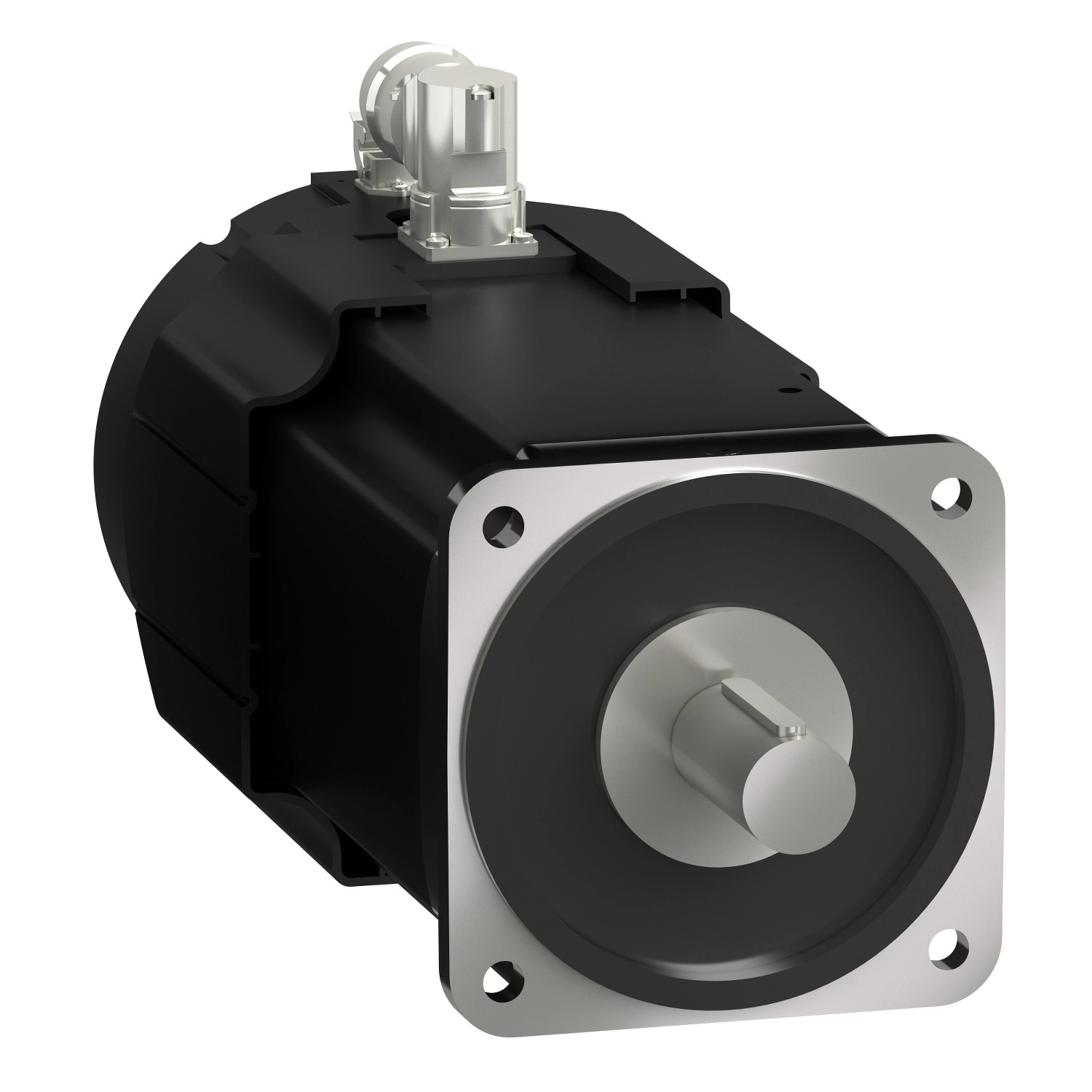

Schneider Electric Lexium 32 - BMH1904P31F2B - BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesszel, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH1904P31F2B szervomotor kimagasló műszaki paraméterekkel rendelkezik, amelyek között szerepel a 100 N.m folyamatos álló nyomaték, amely csúcsterhelés esetén akár 230 N.m-re is növelhető. 16000 W névleges kimeneti teljesítménnyel és 3000 rpm maximális mechanikai fordulatszámmal kiváló választás olyan alkalmazási területeken, mint a csomagológépek, anyagmozgató berendezések, szerszámgépek vagy egyéb precíziós ipari megmunkálógépek. A motor 76,4 N.m névleges nyomatékot biztosít 2000 rpm névleges fordulatszám mellett, ami rendkívül dinamikus mozgásvezérlést tesz lehetővé.
A BMH1904P31F2B szervomotor fejlett visszacsatolási technológiával rendelkezik, amely 131072 pont/fordulat x 4096 fordulat sebességi visszacsatolási felbontást kínál Multiturn SinCos Hiperface enkóderrel. Ez a nagy pontosságú visszacsatolás 1,4°-os szöghiba mellett biztosítja a precíz pozicionálást és sebességszabályozást. A motor 5 pólussal, 298,2 kg.cm² forgórész tehetetlenséggel, 0,16 Ohm állórész ellenállással és 2,37 mH állórész induktivitással rendelkezik. A nyomatékállandó 2,5 N.m/A 120 °C-on, a visszaindukált elektromotoros erő állandója pedig 168 V/krpm szintén 120 °C-on. Ezek a paraméterek biztosítják a motor kiváló dinamikus teljesítményét és hatékonyságát különböző terhelési körülmények között.
Schneider Electric Lexium 32 - BMH1904P31F2B -BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Főbb tulajdonságok
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 3000 rpm
Folyamatos álló nyomaték: 100 N.m (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)
Csúcs álló nyomaték: 230 N.m (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)
Névleges kimeneti teljesítmény: 16000 W (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)
Névleges nyomaték: 76,4 N.m (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)
Névleges sebesség: 2000 rpm (LXM32MC10N4 esetén 40 A, 400 V, háromfázis)
Mechanikai jellemzők
Tengelyvég: Sima tengely
IP védettségi fokozat: IP65 alapkivitelben, IP20 ventilátor modullal
Sebesség visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Beépített
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Elektromos paraméterek
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázis
Folyamatos álló áram: 40 A
Maximális áram Irms: 100 A (LXM32MC10N4 esetén)
Maximális állandó áram: 100 A
Mechanikai részletek
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Retesz szélesség: 10 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 80 N.m tartófék
Motor perem mérete: 190 mm
Motortekercsek száma: 4
Teljesítmény adatok
Nyomaték állandó: 2,5 N.m/A 120 °C-on
Visszaindukált elektromotoros erő állandó: 168 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Forgórész tehetetlenség: 298,2 kg.cm²
Állórész ellenállás: 0,16 Ohm 20 °C-on
Állórész induktivitás: 2,37 mH 20 °C-on
Állórész elektromos időállandó: 29,6 ms 20 °C-on
Erőadatok
Maximális radiális erő Fr: 3800 N 1000 rpm-nél, 3700 N 2000 rpm-nél, 3600 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Egyéb tulajdonságok
Fék behúzási teljesítmény: 40 W
Hűtés típusa: Ventilátor
Hossz: 523 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 14 mm
Rögzítőfuratok körátmérője: 215 mm
Nettó tömeg: 64,2 kg
Méretezési referencia: BMH1904P
Szöghibapontosság: 1,4 °
