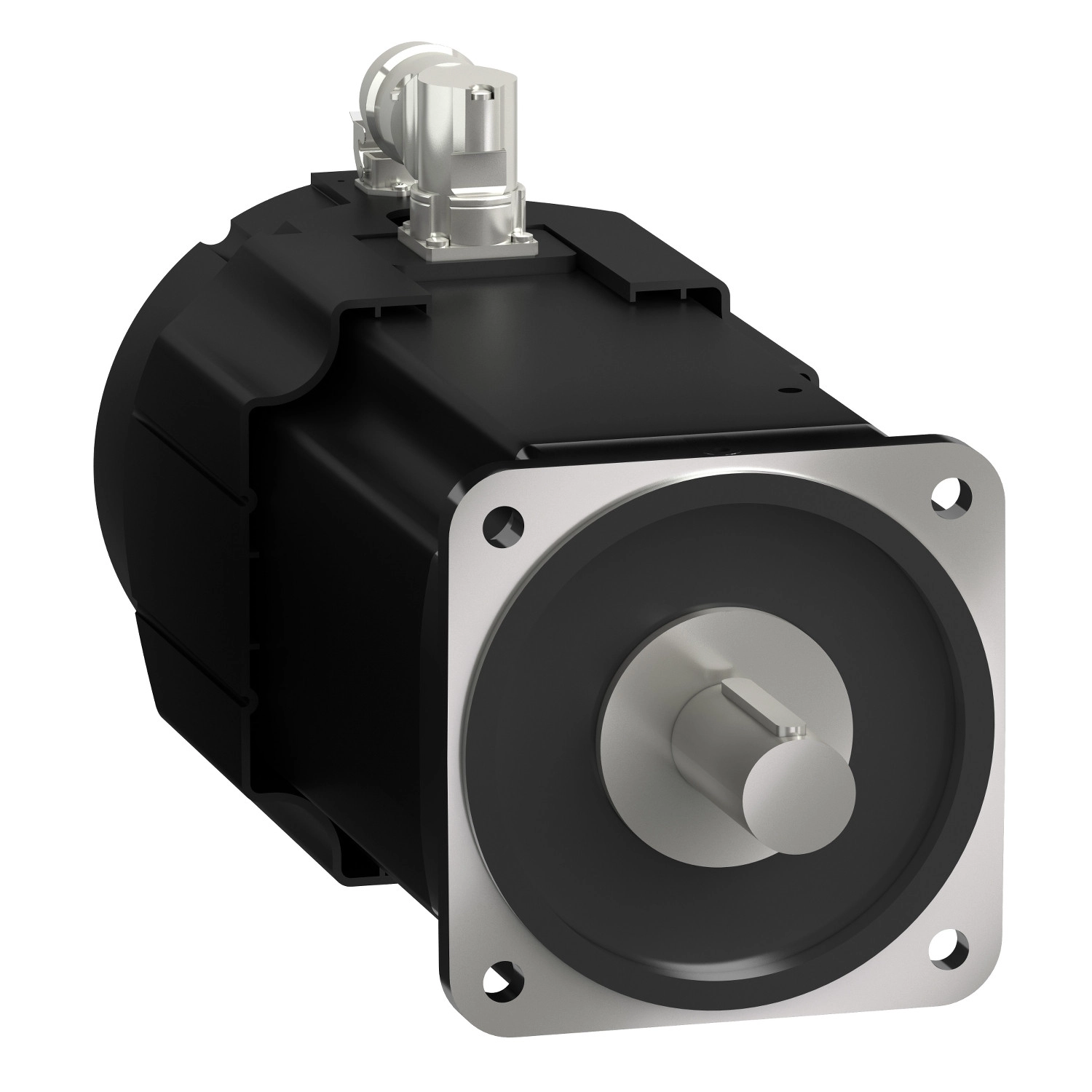

Schneider Electric Lexium 32 - BMH1904P31A2B - BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesszel, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH1904P31A2B modell maximális mechanikai fordulatszáma 3000 rpm, miközben 100 N.m folyamatos leállási nyomatékot biztosít háromfázisú, 400 V vagy 480 V tápfeszültség mellett. Lenyűgöző, hogy csúcsnyomatéka eléri a 230 N.m-t, ami kiváló dinamikus teljesítményt garantál. Névleges kimeneti teljesítménye 16000 W, névleges nyomatéka 76,4 N.m, névleges fordulatszáma pedig 2000 rpm. Ezek az értékek a motor rendkívüli erejét és teljesítményét mutatják, miközben precíz szabályozást tesz lehetővé.
A motor IP65-ös védettséggel rendelkezik standard kivitelben, ami kiváló por és nedvesség elleni védelmet biztosít, míg a ventilátor modullal szerelt változat IP20 védettségi szintet kínál. A fordulatszám visszacsatolás felbontása kiemelkedően magas: 131072 pont/fordulat × 4096 fordulat, ami rendkívüli pontosságot biztosít. A motor visszacsatolási típusa Multiturn SinCos Hiperface, ami a legmagasabb szintű pozicionálási pontosságot garantálja. A BMH1904P31A2B modell sima tengelyű kialakítással, fékegység nélkül, nemzetközi szabványú peremmel és elforgatható derékszögű csatlakozókkal rendelkezik. A motorperem mérete 190 mm, a tengely átmérője 38 mm, hossza 80 mm, a reteszhorony szélessége pedig 10 mm.
A BMH1904P31A2B műszaki adatai között további fontos információkat találunk: 4 motor stack-kel rendelkezik, nyomatékállandója 2,5 N.m/A 120 °C-on, visszaindukált feszültség állandója 168 V/krpm 120 °C-on. A motor 5 pólusú, rotor tehetetlenségi nyomatéka 276,7 kg.cm². Az állórész ellenállása 0,16 Ohm, induktivitása 2,37 mH 20 °C-on, az állórész elektromos időállandója pedig 29,6 ms 20 °C-on. A maximális radiális erő (Fr) 3800 N 1000 rpm-nél, 3700 N 2000 rpm-nél és 3600 N 3000 rpm-nél, míg a maximális axiális erő (Fa) 0,2 × Fr. A motor ventilátoros hűtéssel rendelkezik, teljes hossza 449,5 mm. A központosító gallér átmérője 180 mm, mélysége 4 mm. A rögzítéshez 4 db 14 mm átmérőjű furat szolgál, melyek 215 mm átmérőjű körön helyezkednek el. A motor nettó súlya 57,4 kg.
Schneider Electric Lexium 32 - BMH1904P31A2B -BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Főbb tulajdonságok
Eszköz rövid neve: BMH
Termék vagy összetevő típusa: Szervomotor
Maximális mechanikai fordulatszám: 3000 rpm
Folyamatos leállási nyomaték: 100 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú árammal; 100 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú árammal
Csúcs leállási nyomaték: 230 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú árammal; 230 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú árammal
Névleges kimeneti teljesítmény: 16000 W LXM32MC10N4 esetén 40 A, 400 V, háromfázisú árammal; 16000 W LXM32MC10N4 esetén 40 A, 480 V, háromfázisú árammal
Névleges nyomaték: 76.4 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú árammal; 76.4 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú árammal
Névleges fordulatszám: 2000 rpm LXM32MC10N4 esetén 40 A, 400 V, háromfázisú árammal; 2000 rpm LXM32MC10N4 esetén 40 A, 480 V, háromfázisú árammal
Tengelyvég: Sima tengely
IP védettségi fokozat: IP65 alapkivitelben; IP20 ventilátor modullal
Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Rögzítőfék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő jellemzők
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos leállási áram: 40 A
Maximális áram Irms: 100 A LXM32MC10N4 esetén; 100 A
Maximális állandó áram: 100 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossza: 80 mm
Reteszhorony szélessége: 10 mm
Visszacsatolási típus: Multiturn SinCos Hiperface
Motor perem mérete: 190 mm
Motor stack-ek száma: 4
Nyomaték állandó: 2.5 N.m/A 120 °C-on
Visszaindukált feszültség állandó: 168 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 276.7 kg.cm²
Állórész ellenállása: 0.16 Ohm 20 °C-on
Állórész induktivitása: 2.37 mH 20 °C-on
Állórész elektromos időállandója: 29.6 ms 20 °C-on
Maximális radiális erő Fr: 3800 N 1000 rpm-nél; 3700 N 2000 rpm-nél; 3600 N 3000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Ventilátoros
Hossz: 449.5 mm
Központosító gallér átmérője: 180 mm
Központosító gallér mélysége: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 14 mm
Rögzítő furatok körének átmérője: 215 mm
Nettó tömeg: 57.4 kg
Méretezési referencia: BMH1904P
Szöghiba pontosság: 1.4 °
Réz hőmérséklet: 135 °C
Mágnes forró hőmérséklet: 130 °C
Mágnes szobahőmérséklet: 20 °C
Tehetetlenségi nyomaték: 0.0 kg.cm² fékkel; 276.7 kg.cm² motorral
