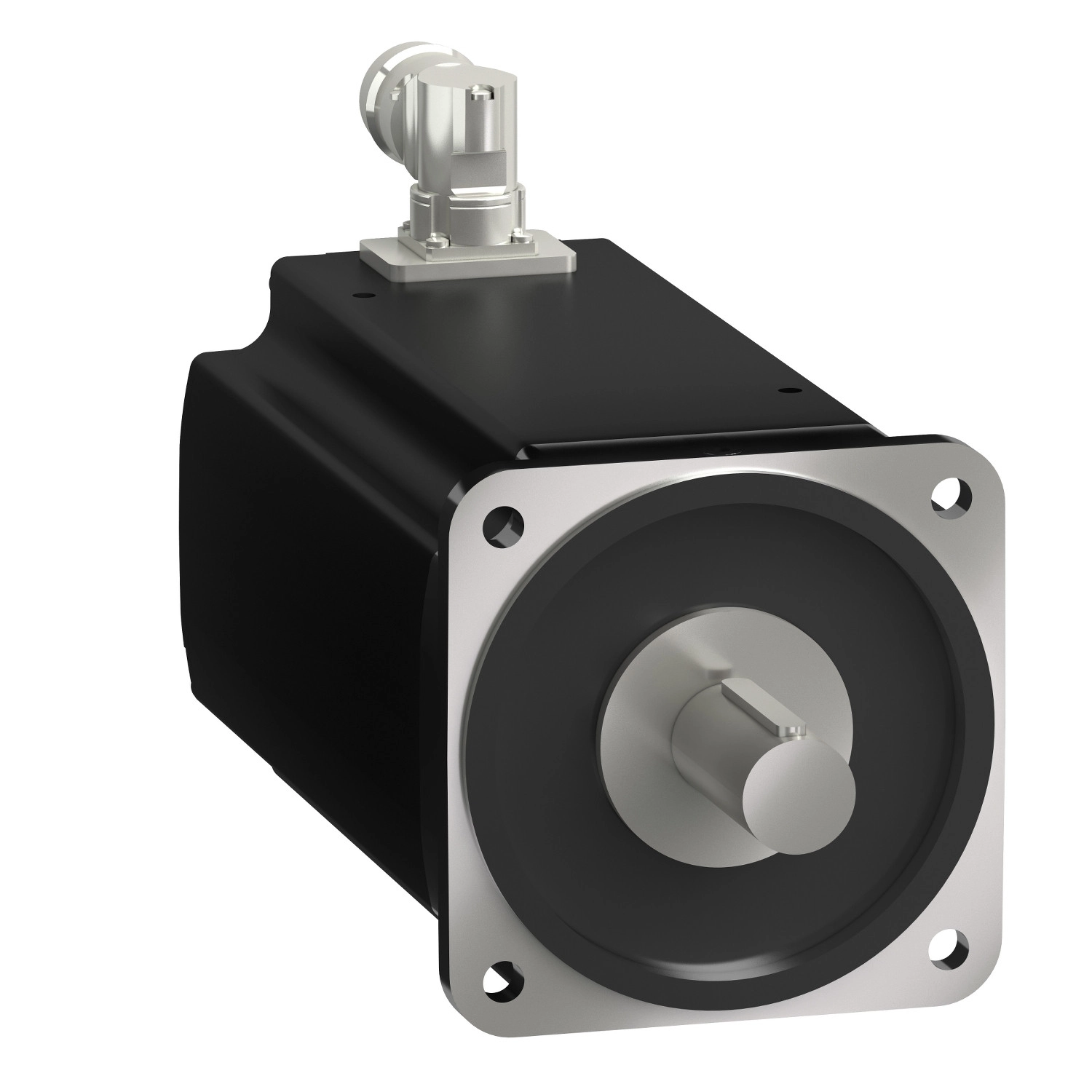

Schneider Electric Lexium 32 - BMH1904P31A2A - BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesszel, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH1904P31A2A szervomotor kiemelkedő tulajdonsága a pontos pozicionálás és sebesség szabályozás, amit a beépített 131072 pont/fordulatú nagy felbontású SinCos Hiperface enkóder tesz lehetővé. Ez az enkóder rendkívül precíz pozícionálást biztosít, mindössze 1,4° szögpontossági hibával. A motor névleges teljesítménye 16000 W, ami bőséges erőforrást jelent az ipari alkalmazások számára. 2000 rpm névleges fordulatszám mellett 76,4 Nm nyomatékot képes folyamatosan leadni, míg csúcsnyomatéka eléri a 230 Nm-t a Lexium 32 hajtással való használat során.
Műszakilag a BMH1904P31A2A számos előnyös tulajdonsággal rendelkezik. A 38 mm-es reteszes tengely kiváló mechanikai kapcsolódást biztosít a hajtott elemekhez. Az IP65-ös védettség alapkivitelben garantálja a por és nedvesség elleni védelmet, így mostoha ipari környezetben is megbízhatóan működik. A motor hűtéséről ventilátor gondoskodik, ami lehetővé teszi a folyamatos üzemeltetést nagy terhelés mellett is. Az elektromos csatlakozás forgatható derékszögű csatlakozókon keresztül történik, ami rugalmas telepítési lehetőségeket kínál. A szervomotor nemzetközi szabvány szerinti karimával rendelkezik (190 mm-es motorkarima mérettel), így könnyen illeszthető a meglévő rendszerekbe.
A BMH1904P31A2A motor további fontos paraméterei közé tartozik a 2,5 Nm/A nyomatékállandó 120 °C-on, a 168 V/krpm hátsó EMF állandó, valamint a stator 0,16 Ohm ellenállása és 2,37 mH induktivitása 20 °C-on. A motor 5 pólussal rendelkezik, és a rotor tehetetlenségi nyomatéka 276,7 kg·cm². A motor maximum 3800 N radiális erőt képes elviselni 1000 rpm-nél (3600 N 3000 rpm-nél), míg a maximális axiális erő a radiális erő 0,2-szerese. A motor teljes hossza 449,5 mm, a központosító gallér átmérője 180 mm, mélysége 4 mm. A rögzítéshez 4 db 14 mm átmérőjű furattal rendelkezik, amelyek egy 215 mm átmérőjű körön helyezkednek el.
Schneider Electric Lexium 32 - BMH1904P31A2A -BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 3000 rpm
Folyamatos leállítási nyomaték: 100 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú táplálással
Folyamatos leállítási nyomaték: 100 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú táplálással
Csúcs leállítási nyomaték: 230 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú táplálással
Csúcs leállítási nyomaték: 230 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú táplálással
Névleges kimeneti teljesítmény: 16000 W LXM32MC10N4 esetén 40 A, 400 V, háromfázisú táplálással
Névleges kimeneti teljesítmény: 16000 W LXM32MC10N4 esetén 40 A, 480 V, háromfázisú táplálással
Névleges nyomaték: 76,4 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú táplálással
Névleges nyomaték: 76,4 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú táplálással
Névleges fordulatszám: 2000 rpm LXM32MC10N4 esetén 40 A, 400 V, háromfázisú táplálással
Névleges fordulatszám: 2000 rpm LXM32MC10N4 esetén 40 A, 480 V, háromfázisú táplálással
Tengely vég: Sima tengely
IP védettségi fokozat: IP65 alapkivitel, IP20 ventilátormodullal
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Felszerelési támogatás: Nemzetközi szabvány szerinti karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő jellemzők
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóhelyzeti áram: 40 A
Maximális áram Irms: 100 A LXM32MC10N4 esetén
Maximális tartós áram: 100 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Retesz szélessége: 10 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima mérete: 190 mm
Motor készletek száma: 4
Nyomaték állandó: 2,5 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 168 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenségi nyomatéka: 276,7 kg.cm²
Állórész ellenállás: 0,16 Ohm 20 °C-on
Állórész induktivitás: 2,37 mH 20 °C-on
Állórész elektromos időállandó: 29,6 ms 20 °C-on
Maximális radiális erő Fr: 3800 N 1000 rpm-nél, 3700 N 2000 rpm-nél, 3600 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Ventilátor
Hosszúság: 449,5 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 14 mm
Rögzítőfuratok körtávolsága: 215 mm
Szögpontosság hiba: 1,4 °
Réz hőmérséklete: 135 °C
Mágnes maximális hőmérséklete: 130 °C
