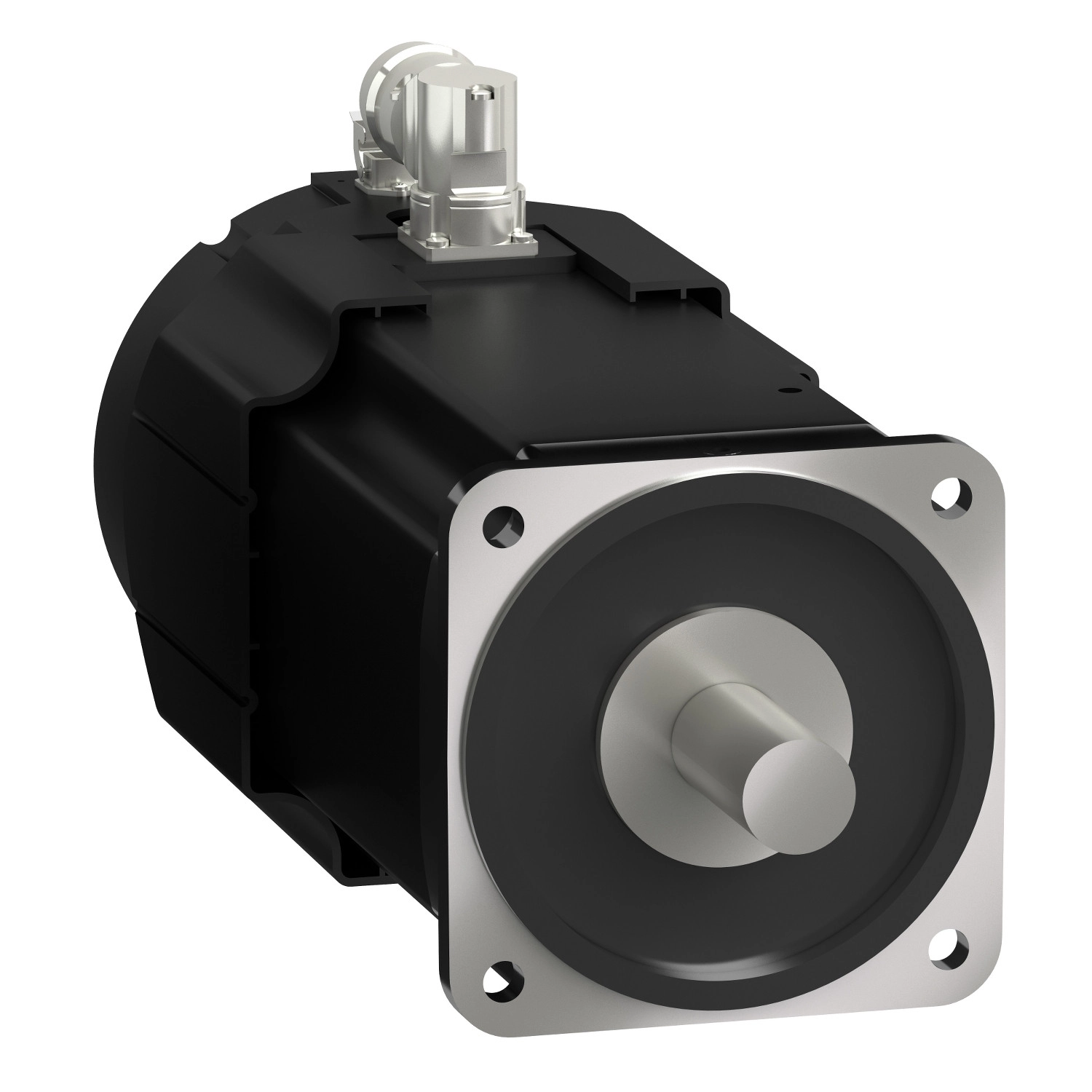

A Schneider Electric Lexium 32 sorozatába tartozó BMH1904P21A2B szervomotor az ipari automatizálás és precíziós pozicionálási alkalmazások megbízható alkatrésze. Ez a 190 mm-es illesztőperemmel rendelkező szervomotor kiemelkedő teljesítményre képes a nagy pontosságot igénylő gyártási környezetekben.
A BMH1904P21A2B modell kiváló teljesítményt nyújt 100 Nm folyamatos álló nyomatékkal, miközben képes akár 230 Nm csúcs nyomaték elérésére is. A motor 3000 rpm maximális mechanikai fordulatszámra képes, névleges teljesítménye pedig 9800 W. A névleges nyomaték 46,8 Nm, míg a névleges fordulatszám 2000 rpm. A Lexium 32 hajtásrendszerrel való kompatibilitás biztosítja a tökéletes integrációt a Schneider Electric automatizálási megoldásaiba. A motor három fázisú tápellátást igényel, 400V vagy 480V névleges feszültséggel, és 40A folyamatos álló áramerősséggel működik, miközben maximális áramerőssége elérheti a 100A-t is.
A BMH1904P21A2B szervomotor különleges tulajdonságokkal büszkélkedhet. A sima tengely kivitele (38 mm átmérő, 80 mm hosszúság) sokoldalú felhasználást tesz lehetővé különböző ipari alkalmazásokban. A motor IP65 szabványos védelemmel rendelkezik, de opcionálisan IP67 készlettel akár még magasabb védettségi szint is elérhető. A visszacsatolási rendszer rendkívül pontos pozicionálást biztosít 131072 pont/fordulat x 4096 fordulat felbontással, Multiturn SinCos Hiperface technológiával. A motor nem rendelkezik tartófékkel, így folyamatos működésre tervezték. A nemzetközi szabvány szerinti illesztőperem és a forgatható derékszögű csatlakozók egyszerű telepítést és karbantartást tesznek lehetővé.
A BMH1904P21A2B szervomotor műszaki specifikációi különösen lenyűgözőek. A motor 4 motortekercset és 5 pólust tartalmaz, 2,5 Nm/A nyomaték állandóval és 168 V/krpm ellenelektromos erő állandóval 120 °C-on. A forgórész tehetetlensége 276,7 kg.cm². Az állórész ellenállása 0,16 Ohm, az induktivitása 2,37 mH 20 °C-on, míg az állórész elektromos időállandója 29,6 ms. A motor természetes légáramlással hűl, ami megbízható működést biztosít. A maximális radiális erő (Fr) 3800 N 1000 rpm-nél, 3700 N 2000 rpm-nél és 3600 N 3000 rpm-nél, míg a maximális axiális erő (Fa) 0,2 x Fr. A motor teljes hossza 383 mm, a központosító gallér átmérője 180 mm, mélysége 4 mm. A rögzítés 4 db 14 mm átmérőjű furattal történik, amelyek 215 mm-es körátmérőn helyezkednek el. A BMH1904P21A2B nettó tömege 55,8 kg, ami jelzi a motor robusztus felépítését és a felhasznált minőségi anyagok mennyiségét. Az 1,4 fokos szöghiba-pontosság garantálja a precíz pozicionálási képességeket a legigényesebb alkalmazásokhoz is.
Schneider Electric Lexium 32 - BMH1904P21A2B -BMH szervomotor, 190 mm, max 9800 W, max 3000 rpm, 100 Nm, IP65, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 3000 rpm
Folyamatos álló nyomaték: 100 N.m (LXM32MC10N4 esetén 40 A, 400 V, három fázis)
Folyamatos álló nyomaték: 100 N.m (LXM32MC10N4 esetén 40 A, 480 V, három fázis)
Csúcs álló nyomaték: 230 N.m (LXM32MC10N4 esetén 40 A, 400 V, három fázis)
Csúcs álló nyomaték: 230 N.m (LXM32MC10N4 esetén 40 A, 480 V, három fázis)
Névleges kimeneti teljesítmény: 9800 W (LXM32MC10N4 esetén 40 A, 400 V, három fázis)
Névleges kimeneti teljesítmény: 9800 W (LXM32MC10N4 esetén 40 A, 480 V, három fázis)
Névleges nyomaték: 46.8 N.m (LXM32MC10N4 esetén 40 A, 400 V, három fázis)
Névleges nyomaték: 46.8 N.m (LXM32MC10N4 esetén 40 A, 480 V, három fázis)
Névleges fordulatszám: 2000 rpm (LXM32MC10N4 esetén 40 A, 400 V, három fázis)
Névleges fordulatszám: 2000 rpm (LXM32MC10N4 esetén 40 A, 480 V, három fázis)
Tengely vég: Sima tengely
IP védettségi fokozat: IP65 szabványos, IP67 IP67 készlettel
Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Nincs
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő információk
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisszám: Három fázis
Folyamatos álló áram: 40 A
Maximális áram Irms: 100 A (LXM32MC10N4 esetén)
Maximális tartós áram: 100 A
Második tengely: Nincs második tengely vég
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Retesz szélessége: 10 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor perem mérete: 190 mm
Motortekercsek száma: 4
Nyomaték állandó: 2.5 N.m/A 120 °C-on
Ellenelektromos erő állandó: 168 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Rotor tehetetlensége: 276.7 kg.cm²
Állórész ellenállás: 0.16 Ohm 20 °C-on
Állórész induktivitás: 2.37 mH 20 °C-on
Állórész elektromos időállandója: 29.6 ms 20 °C-on
Maximális radiális erő Fr: 3800 N 1000 rpm-nél, 3700 N 2000 rpm-nél, 3600 N 3000 rpm-nél
Maximális axiális erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Hosszúság: 383 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 14 mm
Rögzítő furatok körátmérője: 215 mm
Nettó tömeg: 55.8 kg
Méretezési referencia: BMH1904P
Szöghiba pontossága: 1.4 °
Réz maximális hőmérséklete: 135 °C
Mágnes maximális hőmérséklete: 130 °C
Mágnes szobahőmérséklete: 20 °C
