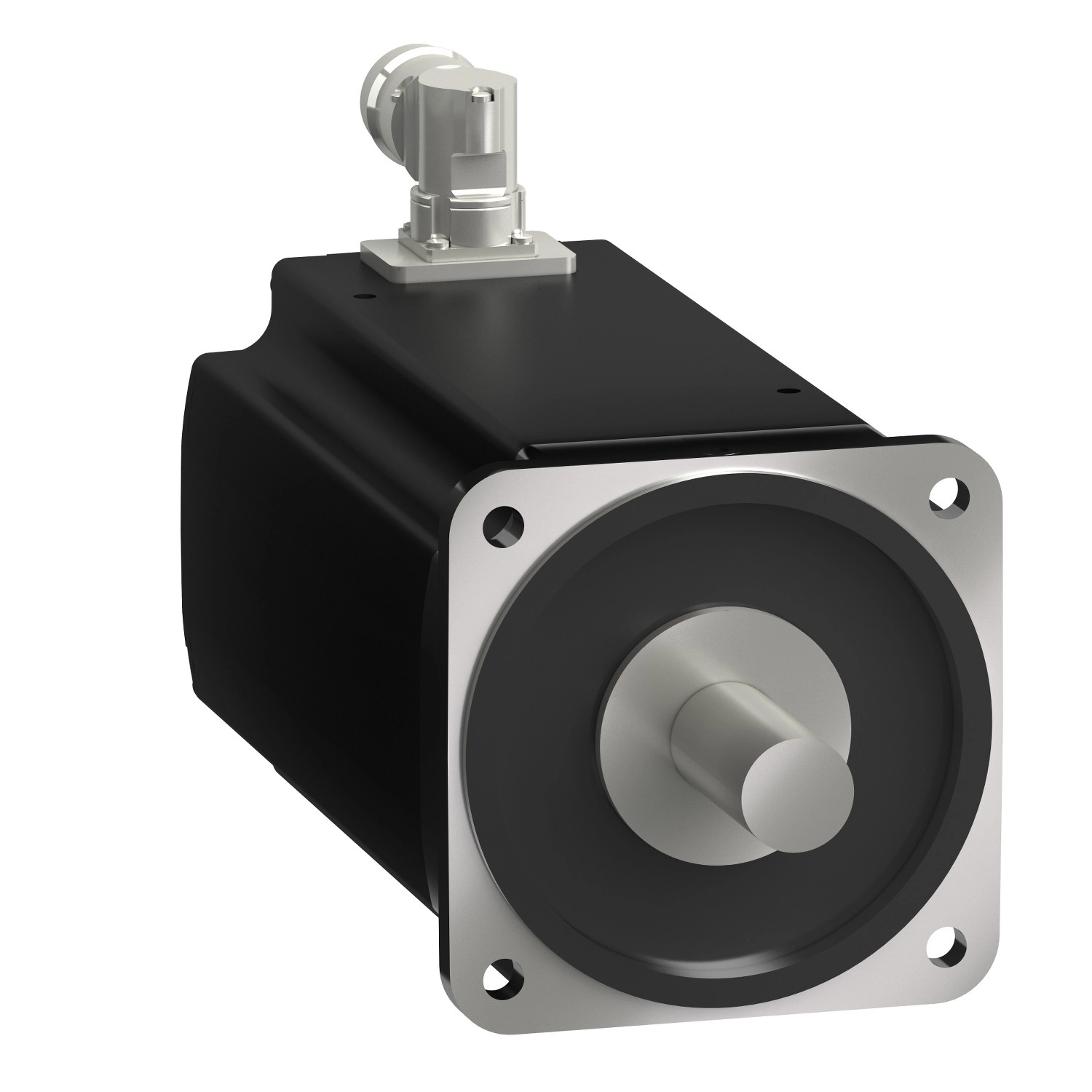

A Schneider Electric Lexium 32 - BMH1904P21A2A szervo motor egy kifejezetten ipari alkalmazásokra tervezett nagy teljesítményű hajtáskomponens, amely tökéletes választás precíziós mozgatási feladatokhoz. Ez a BMH sorozatba tartozó motor 100 Nm folyamatos nyomatékot biztosít 40 A áramfelvétel mellett, miközben maximális fordulatszáma eléri a 3000 rpm-et. A rendkívül magas, 9800 W névleges kimeneti teljesítményével a legigényesebb automatizálási feladatok ellátására is alkalmas.
A BMH1904P21A2A modell kimagasló műszaki paraméterekkel rendelkezik. Névleges nyomatéka 46,8 Nm, miközben névleges fordulatszáma 2000 rpm. A csúcs nyomaték értéke eléri a 230 Nm-t, ami ideális gyorsítási és lassítási fázisokban. A motor sima tengelyvéggel szerelt, retesz nélküli kivitel, tengelyátmérője 38 mm, tengelyhossza 80 mm, a retesz szélessége pedig 10 mm. Védettségi szintje alapkivitelben IP65, de IP67 készlettel IP67-re növelhető, ami kiválóan alkalmassá teszi nedves vagy poros ipari környezetben való használatra is.
A BMH1904P21A2A szervo motor rendkívül pontos pozicionálást tesz lehetővé a 131072 pont/fordulat felbontású sebességvisszajelzésének köszönhetően. Single turn SinCos Hiperface visszacsatolással rendelkezik. A motor 5 pólusú, 4 állórész-kötegből áll, nyomatékkonstansa 2,5 Nm/A 120°C-on, míg ellenelektromos erő konstansa 168 V/krpm 120°C-on. A forgórész tehetetlenségi nyomatéka 276,7 kg·cm², ami nagy dinamikájú mozgatást tesz lehetővé. További műszaki jellemzői között szerepel a 0,16 Ohm állórész ellenállás és a 2,37 mH állórész induktivitás 20°C-on, valamint a 29,6 ms állórész villamos időkonstans.
Szerelhető nemzetközi szabványos peremes kivitelű, a perem mérete 190 mm, a központosító gallér átmérője 180 mm, mélysége 4 mm. Rögzítése 4 darab 14 mm átmérőjű furaton keresztül történik, melyek egy 215 mm átmérőjű körön helyezkednek el. Elektromos csatlakozása forgatható derékszögű csatlakozókkal történik, ami nagy rugalmasságot biztosít a bekötés során. Háromfázisú táplálást igényel, névleges tápfeszültsége 480 V. Maximális állandó árama 100 A, folyamatos nyomatéki árama 40 A. Hűtése természetes konvekcióval történik. A maximális radiális erő fordulatszám-függő: 3800 N 1000 rpm-nél, 3700 N 2000 rpm-nél és 3600 N 3000 rpm-nél, míg a maximális tengelyirányú erő a radiális erő 0,2-szerese.
BMH1904P21A2A műszaki adatok
Főbb jellemzők
Eszköz rövidnév: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 3000 rpm
Folyamatos nyugalmi nyomaték: 100 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázisú táplálással
100 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázisú táplálással
Csúcs nyugalmi nyomaték: 230 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázisú táplálással
230 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázisú táplálással
Névleges kimeneti teljesítmény: 9800 W LXM32MC10N4 esetén 40 A, 400 V, három fázisú táplálással
9800 W LXM32MC10N4 esetén 40 A, 480 V, három fázisú táplálással
Névleges nyomaték: 46.8 N.m LXM32MC10N4 esetén 40 A, 400 V, három fázisú táplálással
46.8 N.m LXM32MC10N4 esetén 40 A, 480 V, három fázisú táplálással
Névleges sebesség: 2000 rpm LXM32MC10N4 esetén 40 A, 400 V, három fázisú táplálással
2000 rpm LXM32MC10N4 esetén 40 A, 480 V, három fázisú táplálással
Tengelyvég: Sima tengely
IP védettségi fokozat: IP65 szabványos
IP67 IP67 készlettel
Sebesség visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózat fázisszáma: Három fázis
Folyamatos nyugalmi áram: 40 A
Maximális áram Irms: 100 A LXM32MC10N4 esetén
100 A
Maximális állandó áram: 100 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 38 mm
Tengely hossza: 80 mm
Retesz szélesség: 10 mm
Visszacsatolás típusa: Egykörös SinCos Hiperface
Motor perem mérete: 190 mm
Motor jellemzők
Motor egységek száma: 4
Nyomaték konstans: 2.5 N.m/A 120 °C-on
Ellenelektromos erő konstans: 168 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenség: 276.7 kg.cm²
Állórész ellenállás: 0.16 Ohm 20 °C-on
Állórész induktivitás: 2.37 mH 20 °C-on
Állórész villamos időkonstans: 29.6 ms 20 °C-on
Maximális radiális erő Fr: 3800 N 1000 rpm-nél
3700 N 2000 rpm-nél
3600 N 3000 rpm-nél
Maximális tengelyirányú erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Fizikai jellemzők
Hosszúság: 383 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 14 mm
Rögzítő furatok köri átmérője: 215 mm
Nettó súly: 55.8 kg
Méretezési referencia: BMH1904P
Szöghiba pontosság: 1.4 °
