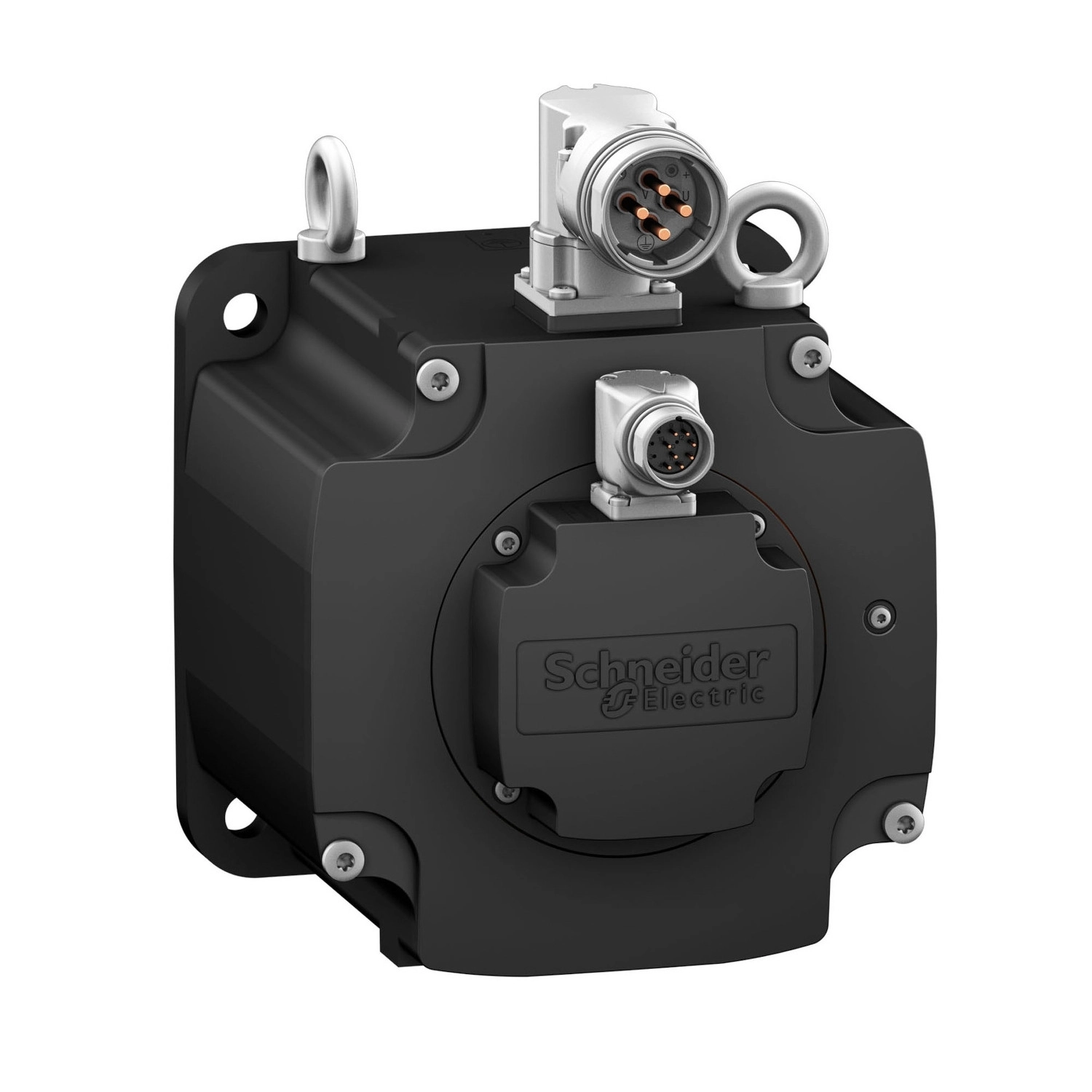

A Schneider Electric BMH1903P32A2A szervomotor egy erőteljes és sokoldalú meghajtó egység, amely ipari automatizálási alkalmazások széles körében használható. A Lexium 32 motorcsaládba tartozó hajtómű kiemelkedő teljesítményt és precíz vezérelhetőséget biztosít, miközben megbízható működést garantál még a legigényesebb ipari környezetekben is.
A motor maximális nyomatéka 65 Nm, ami lehetővé teszi nagy terhelésű alkalmazásokban történő felhasználását. A maximális mechanikai fordulatszám 3500 rpm, amely gyors és hatékony mozgást biztosít. A kiváló teljesítmény-karakterisztikáját jól mutatja, hogy különböző Lexium 32 meghajtókkal párosítható: az LXM32MC10N4 hajtással 40 A mellett 400 V vagy 480 V háromfázisú táplálás esetén éri el a 65 Nm folyamatos nyomatékot. A csúcsnyomaték ebben a konfigurációban elérheti a 162,7 Nm-t, ami ideiglenes túlterhelések esetén jelentős tartalékot biztosít. A névleges kimenő teljesítmény maximálisan 7750 W lehet, a névleges nyomaték pedig 37 Nm, 2000 rpm-es névleges fordulatszám mellett.
A szervomotor kiemelkedően precíz pozicionálást tesz lehetővé a beépített nagyfelbontású Multiturn SinCos Hiperface visszacsatolásnak köszönhetően, amely 131072 pont/fordulat x 4096 fordulat felbontású. Ez különösen előnyös olyan alkalmazásokban, ahol a pontos pozícionálás elengedhetetlen. A motor reteszelt tengelyvéggel rendelkezik, amelynek átmérője 38 mm, hossza 80 mm, a reteszhorony szélessége pedig 70 mm. A motor nincs felszerelve tartófékkel, ami bizonyos alkalmazásokban fontos szempont lehet.
A BMH1903P32A2A védettségi szintje alapkivitelben IP65, de IP67 készlettel IP67 védelemre is bővíthető, így kiválóan alkalmas por és nedvesség jelenlétében történő működtetésre. A motor természetes konvekcióval hűl, és nemzetközi szabványos karimával szerelhető. Az elektromos csatlakozás elforgatható derékszögű csatlakozókkal történik, ami rugalmas telepítési lehetőségeket biztosít. A motor fizikai méretei: hosszúsága 310 mm, a központosító gallér átmérője 180 mm, mélysége 4 mm. A rögzítőfuratok száma 4, átmérőjük 14 mm, a furatok osztókörének átmérője 215 mm.
A szervomotor műszaki jellemzői között szerepel az 1,8 N.m/A nyomatékállandó és a 129,2 V/krpm ellenelektromos erő állandó (mindkettő 120 °C-on mérve), 5,0 motorpólus, 194,1 kg.cm² rotorinercia, 0,13 Ohm állórész-ellenállás és 1,81 mH állórész-induktivitás 20 °C-on. Az állórész villamos időállandója 27,8 ms. A maximális radiális erő Fr értéke 4500 N 1000 rpm-nél, a maximális axiális erő Fa értéke pedig 0,2 x Fr. A motorflange mérete 190 mm, a motorstack-ek száma 3.
A Schneider Electric BMH1903P32A2A szervomotor kiváló választás olyan ipari alkalmazásokhoz, ahol nagy teljesítmény, pontosság és megbízhatóság szükséges. Legyen szó gyártósorokról, csomagolástechnikáról, anyagmozgatásról vagy bármilyen más precíziós mozgatást igénylő alkalmazásról, ez a szervomotor kiemelkedő teljesítményt nyújt a termelés hatékonyságának maximalizálása érdekében.
Schneider Electric Lexium 32 - BMH1903P32A2A -BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 3500 rpm
Folyamatos álló nyomaték: 43,2 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett; 43,2 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett; 57,6 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázis mellett; 57,6 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázis mellett; 65 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázis mellett; 65 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázis mellett
Csúcs álló nyomaték: 122,8 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett; 122,8 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett; 141,3 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázis mellett; 141,3 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázis mellett; 162,7 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázis mellett; 162,7 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázis mellett
Névleges kimenő teljesítmény: 5700 W LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett; 5700 W LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett; 7330 W LXM32MD85N4 esetén 32 A, 400 V, háromfázis mellett; 7330 W LXM32MD85N4 esetén 32 A, 480 V, háromfázis mellett; 7750 W LXM32MC10N4 esetén 40 A, 400 V, háromfázis mellett; 7750 W LXM32MC10N4 esetén 40 A, 480 V, háromfázis mellett
Névleges nyomaték: 36 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett; 36 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett; 35 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázis mellett; 35 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázis mellett; 37 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázis mellett; 37 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázis mellett
Névleges fordulatszám: 1500 rpm LXM32.D72N4 esetén 24 A, 400 V, háromfázis mellett; 1500 rpm LXM32.D72N4 esetén 24 A, 480 V, háromfázis mellett; 2000 rpm LXM32MC10N4 esetén 40 A, 400 V, háromfázis mellett; 2000 rpm LXM32MC10N4 esetén 40 A, 480 V, háromfázis mellett; 2000 rpm LXM32MD85N4 esetén 32 A, 400 V, háromfázis mellett; 2000 rpm LXM32MD85N4 esetén 32 A, 480 V, háromfázis mellett
Kompatibilitás és fizikai jellemzők
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázis mellett
Tengelyvég: Reteszelt
IP védettségi fokozat: IP65 alapkivitelben, IP67 IP67 készlettel
Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Nincs
Rögzítési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Kiegészítő műszaki adatok
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 36,1 A
Folyamatos teljesítmény: 7,95 W
Maximális áramerősség Irms: 124,26 A LXM32.D72N4 esetén
Maximális állandó áramerősség: 124,5 A
Második tengely: Második tengelyvég nélkül
Tengelyátmérő: 38 mm
Tengelyhossz: 80 mm
Retesz szélessége: 70 mm
Visszacsatolás típusa: Multifordulatos SinCos Hiperface
Motorkarima méret: 190 mm
Motorstackek száma: 3
Nyomatékállandó: 1,8 N.m/A 120 °C-on
Ellenelektromos erő állandó: 129,2 V/krpm 120 °C-on
Motorpólusok száma: 5.0
Rotor tehetetlenségi nyomatéka: 194,1 kg.cm²
Állórész ellenállás: 0,13 Ohm 20 °C-on
Állórész induktivitás: 1,81 mH 20 °C-on
Állórész villamos időállandó: 27,8 ms 20 °C-on
Maximális radiális erő Fr: 4500 N 1000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 310 mm
Központosító gallér átmérő: 180 mm
Központosító gallér mélység: 4 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 14 mm
Rögzítőfuratok osztókör átmérője: 215 mm
Nettó tömeg: 43 kg
Méretezési referencia: BMH1903P
Szöghiba [szögeltérés]: 1,4 °
Réz hőmérséklet (meleg): 135 °C
Mágnes hőmérséklet (meleg): 100 °C
Mágnes szobahőmérséklet: 20 °C
