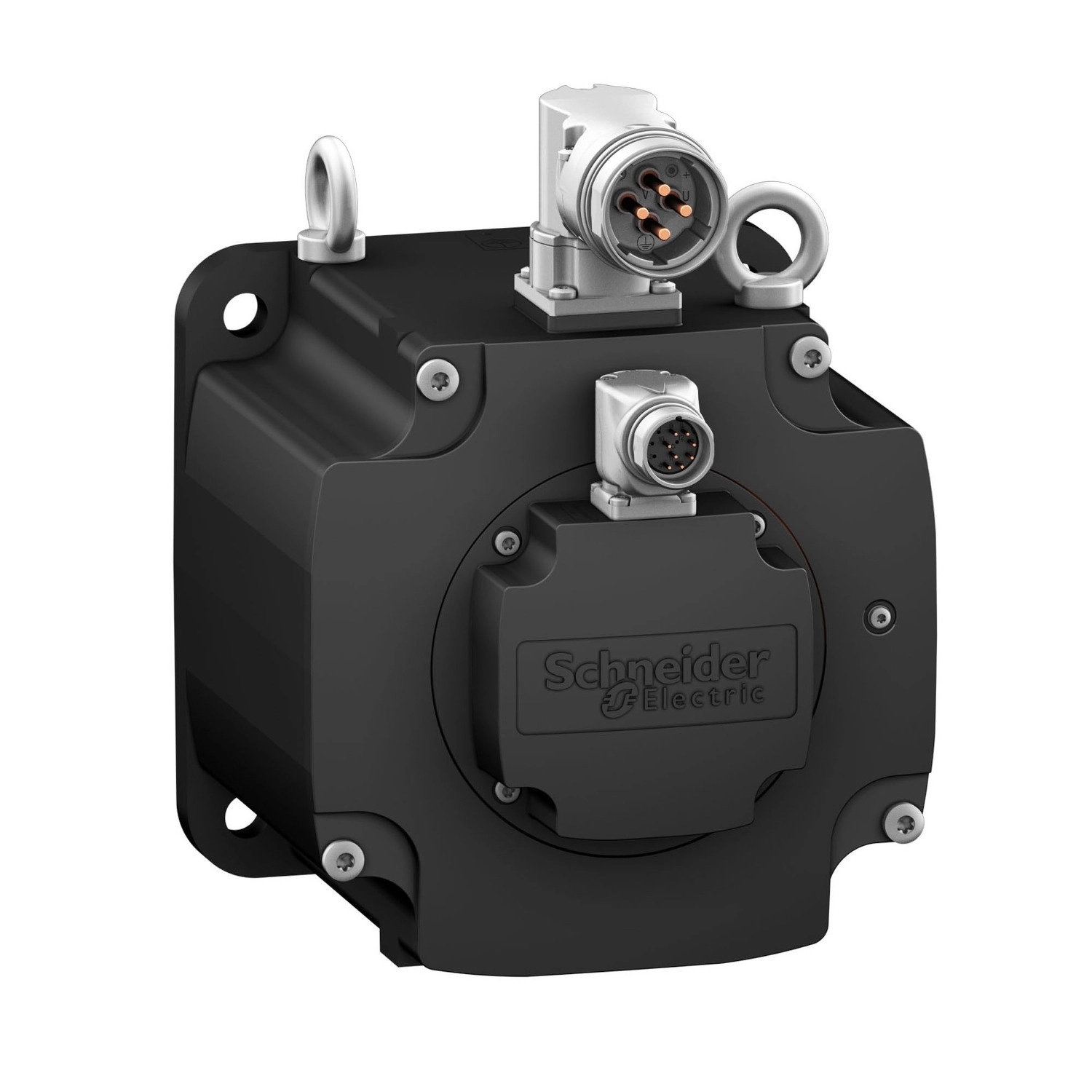

A Schneider Electric BMH1903P22F2A szervomotor egy kiváló minőségű, nagy teljesítményű, háromfázisú motor a Lexium 32 termékcsaládból. Ez a modell kifejezetten ipari automatizálási rendszerek és nagy pontosságú mozgásvezérlési alkalmazások számára lett tervezve, ahol a megbízhatóság és a precizitás alapvető követelmény.
A BMH1903P22F2A szervomotor maximális mechanikai fordulatszáma 3500 rpm, folyamatos nyugalmi nyomatéka pedig a kompatibilis meghajtótól függően 43,2-65 Nm között mozog. A motor maximális csúcsnyomatéka rendkívül magas, elérheti a 162,7 Nm-t is, amikor LXM32MC10N4 meghajtóval, 40 A áramerősséggel, 400 V vagy 480 V háromfázisú tápellátással használják. A névleges kimenő teljesítmény szintén a meghajtótól függően 5700-7750 W között változik, ami igazán figyelemre méltó teljesítménysűrűséget biztosít.
Ez a szervomotor rendkívül pontos helyzetszabályozást tesz lehetővé a 131072 pont/fordulat × 4096 fordulat felbontású sebességvisszacsatolásnak köszönhetően. A Multiturn SinCos Hiperface visszacsatolási típus garantálja a kiváló pozícionálási pontosságot, mindössze 1,4° szöghibával. A BMH1903P22F2A motor rögzítőfékkel is rendelkezik, amely 80 Nm tartónyomatékot biztosít, így alkalmas helyzetben tartásra is áramkimaradás esetén, ami fontos biztonsági funkció számos alkalmazásban.
A BMH1903P22F2A motor IP65 szabványos védelemmel rendelkezik, amely por ellen teljesen védett, és alacsony nyomású vízsugár ellen is védelmet nyújt. Opcionálisan elérhető IP67 védettség is a megfelelő készlet használatával, amely teljes porállóságot és időszakos vízbe merítés elleni védelmet biztosít. A motor természetes konvekcióval hűl, nem igényel külön hűtőrendszert. A mechanikai csatlakoztatás nemzetközi szabvány szerinti peremmel történik, a motor peremmérete 190 mm, a központosító gallér átmérője pedig 180 mm, 4 mm mélységgel. A motor tengelyvége sima, retesz nélküli, 38 mm átmérőjű és 80 mm hosszúságú, ami sokoldalú felhasználást tesz lehetővé különböző alkalmazásokban.
A BMH1903P22F2A szervomotor elektromos csatlakoztatása elforgatható, derékszögű csatlakozókkal történik, ami megkönnyíti a telepítést különböző beépítési helyzetekben. A motor kompatibilis a Lexium 32 meghajtócsaláddal, specifikusan az LXM32.D72N4 modellel (400-480 V háromfázisú), így teljes mozgásvezérlő rendszert alkothat a Schneider Electric kínálatából. A motor műszaki paraméterei között említendő még a 0,13 Ohm állórész-ellenállás és 1,81 mH állórész-induktivitás (mindkettő 20 °C-on mérve), valamint a 1,8 N.m/A nyomatékállandó és 129,2 V/krpm ellenelektromotoros erő állandó (mindkettő 120 °C-on mérve). A motor 5 pólussal rendelkezik, és a forgórész tehetetlenségi nyomatéka 208,8 kg.cm². A maximális radiális erő 4500 N 1000 rpm fordulatszámnál, a maximális axiális erő pedig a radiális erő 0,2-szerese.
Schneider Electric Lexium 32 - BMH1903P22F2A -BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesz nélkül, 32 hajtáshoz műszaki adatok
Általános adatok
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai fordulatszám: 3500 rpm
Nyomaték és teljesítmény adatok
Folyamatos nyugalmi nyomaték: 43,2 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
43,2 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)
57,6 N.m (LXM32MD85N4 esetén 32 A, 400 V, háromfázisú)
57,6 N.m (LXM32MD85N4 esetén 32 A, 480 V, háromfázisú)
65 N.m (LXM32MC10N4 esetén 40 A, 400 V, háromfázisú)
65 N.m (LXM32MC10N4 esetén 40 A, 480 V, háromfázisú)
Csúcs nyugalmi nyomaték: 122,8 N.m - 162,7 N.m (meghajtótól függően)
Névleges kimenő teljesítmény: 5700 W - 7750 W (meghajtótól függően)
Névleges nyomaték: 35 N.m - 37 N.m (meghajtótól függően)
Névleges fordulatszám: 1500 rpm - 2000 rpm (meghajtótól függően)
Kompatibilitás
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázisú
Mechanikai jellemzők
Tengelyvég: Sima tengely
IP védettségi fok: IP65 alapkivitelben, IP67 IP67 készlettel
Tengelyátmérő: 38 mm
Tengely hossza: 80 mm
Rögzítőfék: Van
Rögzítési támasz: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Hossz: 370 mm
Központosító gallér átmérője: 180 mm
Motor peremméret: 190 mm
Elektromos adatok
Sebességvisszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Nyomaték állandó: 1,8 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 129,2 V/krpm 120 °C-on
Folyamatos nyugalmi áram: 36,1 A
Maximális áramerősség Irms: 124,26 A LXM32.D72N4 esetén
Motor pólusok száma: 5.0
Állórész ellenállás: 0,13 Ohm 20 °C-on
Állórész induktivitás: 1,81 mH 20 °C-on
Állórész elektromos időállandó: 27,8 ms 20 °C-on
Maximális radiális erő Fr: 4500 N 1000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Rögzítőfék behúzási teljesítmény: 40 W
Rögzítőfék tartónyomaték: 80 N.m
Egyéb adatok
Forgórész tehetetlenségi nyomatéka: 208,8 kg.cm²
Hűtési típus: Természetes konvekció
Nettó tömeg: 44,5 kg
Méretezési referencia: BMH1903P
Szöghiba pontosság: 1,4 °
Visszacsatolás típusa: Multiturn SinCos Hiperface
