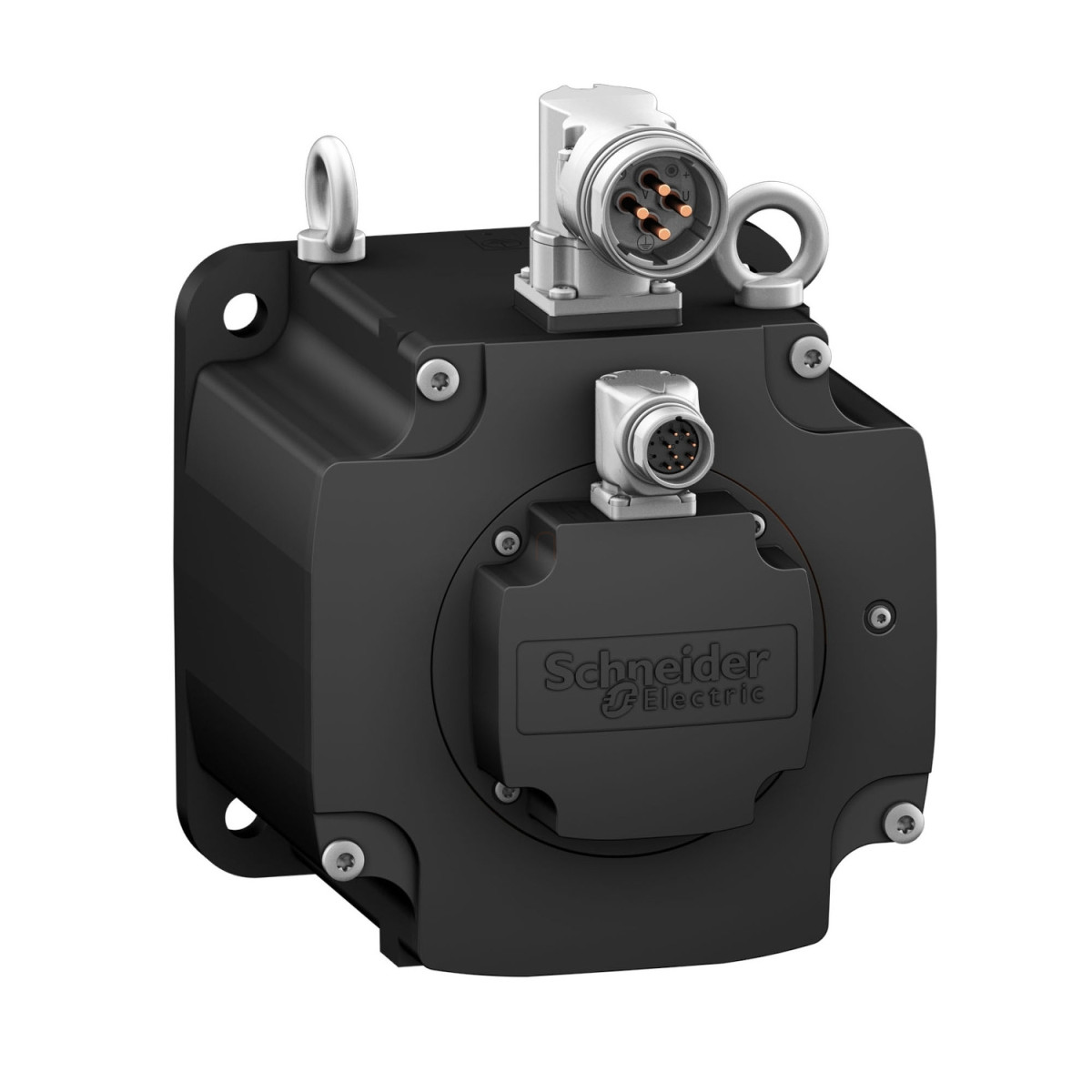

Schneider Electric Lexium 32 - BMH1903P22A2A - BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesz nélkül, 32 hajtáshoz

Szélesség méret: 400 mm

Hosszúság méret: 795 mm

Magasság méret: 300 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1903P22A2A - BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesz nélkül, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1903P22A2A - BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesz nélkül, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485266206
Price: 1368352 HUF
Availability: InStock

1 368 352 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH1903P22A2A típusú szervomotor a Lexium 32 hajtáscsalád prémium kategóriájú tagja, amely kiemelkedő teljesítményt nyújt az ipari automatizálási alkalmazások széles körében. A motor robusztus kialakítása és fejlett technológiai megoldásai ideálissá teszik precíziós pozicionálást igénylő feladatokhoz, ahol magas nyomaték, pontos sebességszabályozás és megbízható működés szükséges.

A BMH1903P22A2A szervomotor maximális mechanikai sebessége 3500 fordulat/perc, amely biztosítja a gyors működést még nagy terhelés mellett is. A motor egyik legfontosabb előnye a magas nyomatékszint: folyamatos üzem során akár 65 Nm nyomatékot is képes leadni LXM32MC10N4 vezérlővel párosítva 40 A áramerősség mellett, 400 vagy 480 V háromfázisú tápfeszültségnél. Csúcsnyomatéka pedig elérheti a 162.7 Nm-t is, ami kiemelkedő teljesítményt jelent az intenzív indítási és fékezési fázisokban. A motor névleges teljesítménye a konfigurációtól függően 5700-7750 W között mozog, ami széles alkalmazási területet tesz lehetővé.

A BMH1903P22A2A szervomotor kiváló pontosságát a beépített nagy felbontású, multiturn SinCos Hiperface enkóder biztosítja, amely 131072 pont/fordulat × 4096 fordulat felbontást kínál. Ez a rendkívül magas pozicionálási pontosság (mindössze 1,4° szöghibával) elengedhetetlen a precíziós alkalmazások esetében. A motor sima tengelyvéggel rendelkezik, átmérője 38 mm, hossza 80 mm. A motor felfogatása nemzetközi szabvány szerinti peremmel történik, amelynek átmérője 190 mm, és 4 db 14 mm átmérőjű furaton keresztül rögzíthető. A motor kompakt méretei ellenére is rendkívül erőteljes: a maximális radiális terhelhetősége 4500 N 1000 fordulat/perc mellett.

Védelmi szempontból a BMH1903P22A2A szervomotor alapkivitelben IP65 védettséggel rendelkezik, ami por ellen teljes védelmet és vízsugár ellen is védelmet biztosít. Opcionális IP67 készlettel a védettség tovább növelhető, ami a motor megbízhatóságát még mostoha környezeti feltételek között is garantálja. Az elektromos csatlakozás forgatható derékszögű csatlakozókkal történik, ami megkönnyíti a telepítést különböző térbeli elhelyezések esetén is. A motor természetes konvekcióval hűti magát, nincs szüksége külső hűtésre a normál üzemi hőmérséklet fenntartásához.

A BMH1903P22A2A szervomotor teljes kompatibilitást biztosít a Lexium 32 hajtáscsaláddal, különösen ajánlott az LXM32.D72N4, LXM32MD85N4 és LXM32MC10N4 típusú hajtásvezérlőkkel való használatra, 400-480 V háromfázisú tápfeszültség mellett. A motor 5 póluspárral rendelkezik, állórész ellenállása 0,13 Ohm, induktivitása 1,81 mH (20 °C-on mérve). A nyomatékállandó 1,8 N.m/A, a feszültségállandó pedig 129,2 V/krpm 120 °C-on. A motor rotorjának tehetetlenségi nyomatéka 194,1 kg.cm², ami a dinamikus alkalmazásoknál fontos tényező. A BMH1903P22A2A cikkszámú szervomotor a professzionális ipari automatizálási rendszerek ideális komponense, ahol a teljesítmény, megbízhatóság és pontosság alapvető követelmény.

Schneider Electric Lexium 32 - BMH1903P22A2A -BMH szervomotor, 190 mm, max 7750 W, max 3500 rpm, 65 Nm, IP65, retesz nélkül, 32 hajtáshoz műszaki adatok

Általános jellemzők

Eszköz rövid neve: BMH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 3500 fordulat/perc

Terméktípus: BMH1903P22A2A

Méretezési referencia: BMH1903P

Teljesítmény jellemzők

Folyamatos nyugalmi nyomaték:

- 43,2 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 43,2 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 57,6 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

- 57,6 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

- 65 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

- 65 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

Csúcs nyugalmi nyomaték:

- 122,8 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 122,8 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 141,3 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

- 141,3 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

- 162,7 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

- 162,7 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény:

- 5700 W LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 5700 W LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 7330 W LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

- 7330 W LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

- 7750 W LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

- 7750 W LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

Névleges nyomaték:

- 36 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 36 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 35 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

- 35 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

- 37 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

- 37 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

Névleges sebesség:

- 1500 fordulat/perc LXM32.D72N4 esetén 24 A, 400 V, háromfázisú

- 1500 fordulat/perc LXM32.D72N4 esetén 24 A, 480 V, háromfázisú

- 2000 fordulat/perc LXM32MC10N4 esetén 40 A, 400 V, háromfázisú

- 2000 fordulat/perc LXM32MC10N4 esetén 40 A, 480 V, háromfázisú

- 2000 fordulat/perc LXM32MD85N4 esetén 32 A, 400 V, háromfázisú

- 2000 fordulat/perc LXM32MD85N4 esetén 32 A, 480 V, háromfázisú

Elektromos jellemzők

Folyamatos nyugalmi áram: 36,1 A

Maximális áram Irms: 124,26 A LXM32.D72N4 esetén

Maximális állandó áram: 124,5 A

Nyomatékállandó: 1,8 N.m/A 120 °C-on

Feszültségállandó: 129,2 V/krpm 120 °C-on

Állórész ellenállás: 0,13 Ohm 20 °C-on

Állórész induktivitás: 1,81 mH 20 °C-on

Állórész elektromos időállandó: 27,8 ms 20 °C-on

Mechanikai jellemzők

Tengelyvég: Sima tengely

Tengelyátmérő: 38 mm

Tengelyhossz: 80 mm

Második tengely: Második tengelyvég nélkül

Motor perem mérete: 190 mm

Motorstackok száma: 3

Motor pólusok száma: 5,0

Rotor tehetetlenségi nyomatéka: 194,1 kg.cm²

Maximális radiális erő Fr: 4500 N 1000 fordulat/percnél

Maximális tengelyirányú erő Fa: 0,2 x Fr

Hosszúság: 310 mm

Központosító gallér átmérője: 180 mm

Központosító gallér mélysége: 4 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 14 mm

Rögzítőfuratok körátmérője: 215 mm

Nettó súly: 43 kg

Egyéb jellemzők

Védettségi fokozat: IP65 alapkivitelben, IP67 IP67 készlettel

Sebességérzékelő felbontás: 131072 pont/fordulat x 4096 fordulat

Visszacsatolás típusa: Multiturn SinCos Hiperface

Rögzítőfék: Nélkül

Felfogatás: Nemzetközi szabvány szerinti perem

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Hűtés típusa: Természetes konvekció

Szöghiba [pontosság]: 1,4 °

Kompatibilitás

Termék-kompatibilitás: LXM32.D72N4 400-480 V háromfázisú

Tartomány-kompatibilitás: Lexium 32

Termék adatok

Szélesség méret

400 mm

Hosszúság méret

795 mm

Magasság méret

300 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485266206

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP65

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

24 A

Tömeg

31,5 kg/db

Cikkszám

3606485266206
