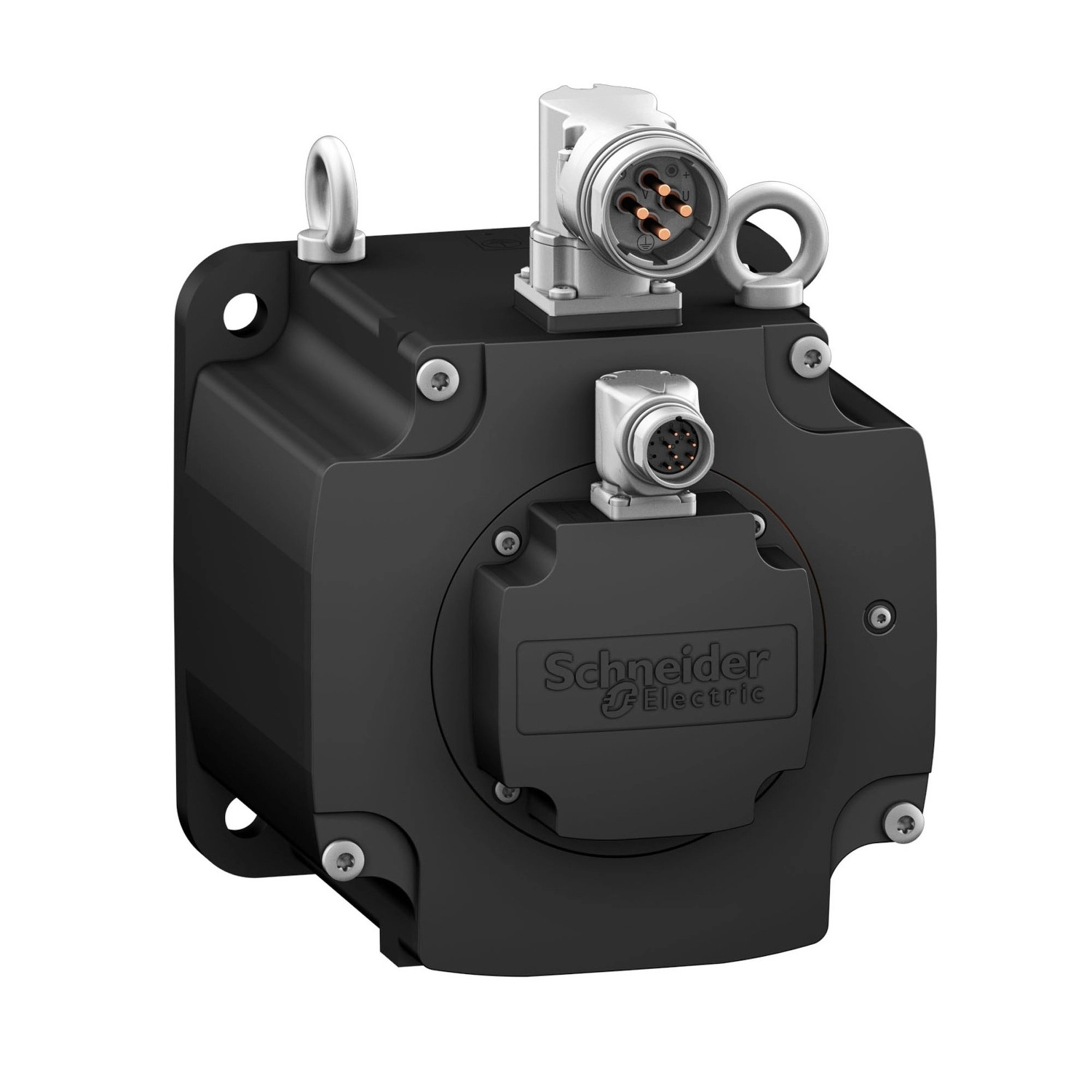

A Schneider Electric Lexium 32 termékkínálatába tartozó BMH1901P32F2A szervo motor egy kiváló minőségű, ipari felhasználásra tervezett hajtásrendszer, amely maximális teljesítményt és precíz mozgásvezérlést biztosít kompromisszumok nélkül. Ez a 190 mm-es kivitelű BMH szervomotor tökéletes megoldást jelent azoknak, akik megbízható és nagyteljesítményű motort keresnek gyártóberendezéseikhez, automatizálási rendszereikhez vagy bármilyen precíziós mozgásvezérlést igénylő alkalmazáshoz.
A BMH1901P32F2A modell kiemelkedő teljesítményadatokkal büszkélkedhet. A motor 30 Nm folyamatos állónyomatékot képes biztosítani, míg a csúcs állónyomaték elérheti a 89,7 Nm-t is a megfelelő Lexium 32 hajtással kombinálva. A névleges teljesítmény akár 5180 W is lehet, a névleges nyomaték pedig 16,5 Nm. A motor maximális mechanikai fordulatszáma 4000 rpm, a névleges fordulatszám pedig modelltől függően 2500-3000 rpm között mozog. Mindez a nagy teljesítmény különösen értékes olyan ipari alkalmazásoknál, ahol a nagy terhelhetőség és a pontos mozgásvezérlés egyaránt fontos követelmény.
A BMH1901P32F2A különleges műszaki jellemzőkkel rendelkezik, amelyek kiemelik a konkurens termékek közül. A motor reteszelt tengellyel van ellátva, és beépített fékkel rendelkezik, amely 80 Nm tartónyomatékot biztosít. A védettségi szintje alapkiépítésben IP65, de IP67 készlettel kiegészítve IP67 védelemmel is ellátható, így kiválóan alkalmas por és nedvesség ellen védett környezetben történő használatra. A sebességvisszacsatolás felbontása kiemelkedően magas, 131072 pont/fordulat × 4096 fordulat, ami rendkívül precíz pozícionálást tesz lehetővé. A visszacsatolás típusa Multiturn SinCos Hiperface, ami a legmagasabb szintű vezérlési pontosságot biztosítja. A motorban 5 pólus található, a forgórész tehetetlenségi nyomatéka pedig 71,7 kg·cm². A motor természetes konvekcióval hűl, így nem igényel külön hűtőrendszert. Az elektromos csatlakozás forgatható derékszögű csatlakozókon keresztül történik, ami megkönnyíti a bekötést különböző telepítési helyzetekben.
Schneider Electric Lexium 32 - BMH1901P32F2A -BMH szervomotor, 190 mm, max 5180 W, max 4000 rpm, 30 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervo motor
Maximális mechanikai fordulatszám: 4000 rpm
Kompatibilitás: LXM32.D72N4 400...480 V háromfázisú
Tengely vég: Reteszelt
Tartófék: Beépített
Tartó típusa: Nemzetközi szabvány karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Teljesítmény jellemzők
Folyamatos állónyomaték: 30 N.m több különböző Lexium hajtással
Csúcs állónyomaték: akár 89.7 N.m (LXM32MC10N4 hajtással)
Névleges kimeneti teljesítmény: akár 5180 W
Névleges nyomaték: 16.5-18.4 N.m (hajtástól függően)
Névleges fordulatszám: 2500-3000 rpm (hajtástól függően)
Mechanikai jellemzők
Védettségi fokozat: IP65 szabványos, IP67 IP67 készlettel
Sebességvisszacsatolás felbontás: 131072 pont/fordulat × 4096 fordulat
Tengely átmérő: 38 mm
Tengely hossz: 80 mm
Retesz szélesség: 70 mm
Motor karima méret: 190 mm
Motortekercsek száma: 1
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomaték: 71.7 kg.cm²
Maximális radiális erő Fr: 3730 N 1000 rpm-nél
Maximális axiális erő Fa: 0.2 × Fr
Hűtés típusa: Természetes konvekció
Hossz: 250 mm
Központosító gallér átmérője: 180 mm
Központosító gallér mélység: 4 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 14 mm
Rögzítő furatok kör átmérője: 215 mm
Elektromos jellemzők
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos áll áram: 23.2 A
Folyamatos teljesítmény: 5.24 W
Maximális áram Irms: 89.61 A LXM32.D72N4 esetén
Maximális állandó áram: 89.6 A
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 80 N.m tartófék
Nyomaték állandó: 1.3 N.m/A 120 °C-on
Feszültség állandó: 87.6 V/krpm 120 °C-on
Állórész ellenállás: 0.24 Ohm 20 °C-on
Állórész induktivitás: 2.54 mH 20 °C-on
Állórész elektromos időállandó: 21.2 ms 20 °C-on
Fék behúzási teljesítmény: 40 W
Egyéb adatok
Nettó tömeg: 20.5 kg
Méretezési referencia: BMH1901P
Szöghiba pontosság: 1.4 °
Réz hőmérséklet: 135 °C
Mágnes hőmérséklet: 100 °C forró állapotban, 20 °C szobahőmérsékleten
