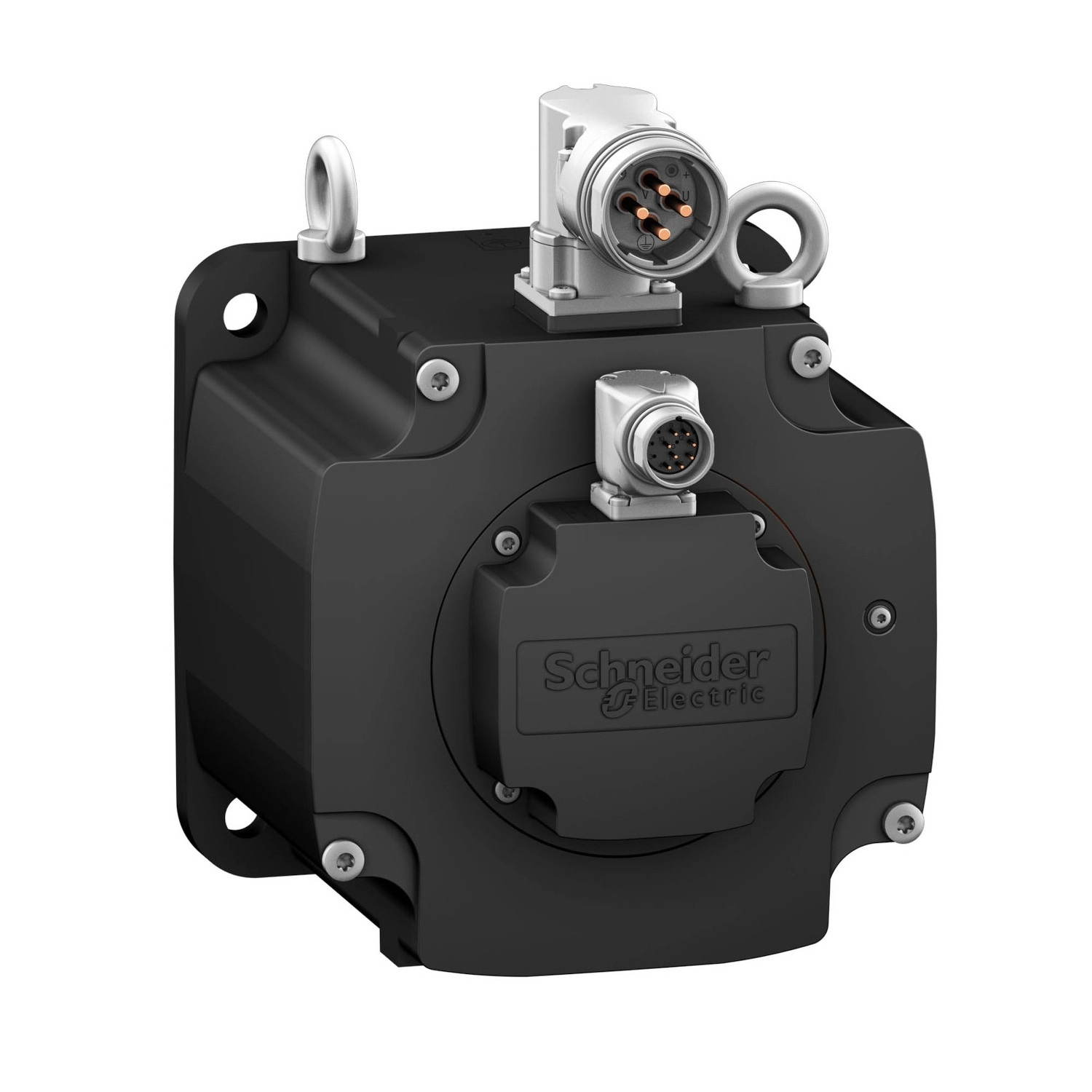

Schneider Electric Lexium 32 - BMH1901P31F2A - BMH szervomotor, 190 mm, max 5180 W, max 4000 rpm, 30 Nm, IP65, retesszel, 32 hajtáshoz

Szélesség méret: 400 mm

Hosszúság méret: 795 mm

Magasság méret: 300 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1901P31F2A - BMH szervomotor, 190 mm, max 5180 W, max 4000 rpm, 30 Nm, IP65, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1901P31F2A - BMH szervomotor, 190 mm, max 5180 W, max 4000 rpm, 30 Nm, IP65, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485264059
Price: 1147661 HUF
Availability: InStock

1 147 661 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH1901P31F2A szervomotorja a csúcstechnológiájú ipari automatizálás egyik kiemelkedő eleme, amely tökéletes választás precíziós mozgatási feladatokra. Ez a prémium kategóriás Lexium 32 sorozatba tartozó motor egyesíti a nagy teljesítményt, a pontos pozicionálási képességet és a megbízható működést.

A BMH1901P31F2A szervomotor 30 Nm folyamatos nyomatékkal rendelkezik, miközben maximális mechanikai fordulatszáma eléri a 4000 rpm-et. Csúcsnyomatéka akár 89,7 Nm is lehet a LXM32MC10N4 meghajtóval kombinálva, ami kivételes erőt biztosít rövid ideig tartó túlterhelések esetén. Névleges kimeneti teljesítménye a különböző kompatibilis meghajtóktól függően 4800-5180 W között mozog, ami biztosítja a megfelelő energiatartalékot még nagyobb terhelés mellett is. A reteszelt tengely kialakítás garantálja a biztos mechanikai kapcsolatot, a 38 mm-es tengelyátmérő és a 80 mm-es tengelyhossz pedig lehetővé teszi a sokoldalú felhasználást.

A motor kiemelkedő precizitással működik, amit a 131072 pontos (128 bites) forgási helyzetérzékelő biztosít. A Single turn SinCos Hiperface visszacsatolási rendszer segítségével a pozicionálás rendkívül pontos, az 1,4 fokos szöghibával. A motor 5 pólusú kialakítása és a 71,7 kg·cm² forgórész tehetetlenségi nyomatéka optimális dinamikai tulajdonságokat biztosít. A hajtás villamos paraméterei is kiválóak: 1,3 Nm/A nyomatékállandó 120 °C-on, 0,24 Ohm állórész-ellenállás és 2,54 mH állórész-induktivitás 20 °C-on. A motor természetes konvekcióval hűl, így nem igényel külön hűtőberendezést, ami növeli a megbízhatóságát. Az IP65 alapvédettség és az opcionális IP67-es készlet lehetővé teszi a motor használatát por és nedvesség jelenlétében is. A beépített fék 80 Nm tartónyomatékot biztosít, és 40 W teljesítményt igényel a behúzáskor.

Ez a szervomotor különösen alkalmas nagypontosságú pozicionálást igénylő alkalmazásokhoz, mint például CNC gépek, csomagológépek, nyomdaipari berendezések vagy robotika. A nemzetközi szabvány szerinti peremes rögzítés (190 mm-es motorperem méret) és a forgatható derékszögű csatlakozók megkönnyítik a telepítést és karbantartást. A LXM32.D72N4 háromfázisú, 400-480 V-os meghajtóval való kompatibilitás pedig biztosítja a rendszer rugalmasságát. A BMH1901P31F2A optimális választás lehet olyan ipari környezetben, ahol fontos a precizitás, a megbízhatóság és a hosszú élettartam.

Schneider Electric Lexium 32 - BMH1901P31F2A -BMH szervomotor, 190 mm, max 5180 W, max 4000 rpm, 30 Nm, IP65, retesszel, 32 hajtáshoz műszaki adatok

Alapvető tulajdonságok

Eszköz rövid neve: BMH

Termék vagy komponens típusa: Szervomotor

Maximális mechanikai sebesség: 4000 rpm

Folyamatos leállítási nyomaték: 30 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Folyamatos leállítási nyomaték: 30 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Folyamatos leállítási nyomaték: 30 N.m (LXM32MD85N4 esetén 32 A, 400 V, háromfázisú)

Folyamatos leállítási nyomaték: 30 N.m (LXM32MD85N4 esetén 32 A, 480 V, háromfázisú)

Folyamatos leállítási nyomaték: 30 N.m (LXM32MC10N4 esetén 40 A, 400 V, háromfázisú)

Folyamatos leállítási nyomaték: 30 N.m (LXM32MC10N4 esetén 40 A, 480 V, háromfázisú)

Maximális leállítási nyomaték: 77.7 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Maximális leállítási nyomaték: 77.7 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Maximális leállítási nyomaték: 86.6 N.m (LXM32MD85N4 esetén 32 A, 400 V, háromfázisú)

Maximális leállítási nyomaték: 86.6 N.m (LXM32MD85N4 esetén 32 A, 480 V, háromfázisú)

Maximális leállítási nyomaték: 89.7 N.m (LXM32MC10N4 esetén 40 A, 400 V, háromfázisú)

Maximális leállítási nyomaték: 89.7 N.m (LXM32MC10N4 esetén 40 A, 480 V, háromfázisú)

Teljesítmény jellemzők

Névleges kimeneti teljesítmény: 4800 W (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Névleges kimeneti teljesítmény: 4800 W (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Névleges kimeneti teljesítmény: 5180 W (LXM32MD85N4 esetén 32 A, 400 V, háromfázisú)

Névleges kimeneti teljesítmény: 5180 W (LXM32MD85N4 esetén 32 A, 480 V, háromfázisú)

Névleges kimeneti teljesítmény: 5180 W (LXM32MC10N4 esetén 40 A, 400 V, háromfázisú)

Névleges kimeneti teljesítmény: 5180 W (LXM32MC10N4 esetén 40 A, 480 V, háromfázisú)

Névleges nyomaték: 18.4 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Névleges nyomaték: 18.4 N.m (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Névleges nyomaték: 16.5 N.m (LXM32MD85N4 esetén 32 A, 400 V, háromfázisú)

Névleges nyomaték: 16.5 N.m (LXM32MD85N4 esetén 32 A, 480 V, háromfázisú)

Névleges nyomaték: 16.5 N.m (LXM32MC10N4 esetén 40 A, 400 V, háromfázisú)

Névleges nyomaték: 16.5 N.m (LXM32MC10N4 esetén 40 A, 480 V, háromfázisú)

Névleges sebesség: 2500 rpm (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)

Névleges sebesség: 2500 rpm (LXM32.D72N4 esetén 24 A, 480 V, háromfázisú)

Névleges sebesség: 3000 rpm (LXM32MD85N4 esetén 32 A, 400 V, háromfázisú)

Névleges sebesség: 3000 rpm (LXM32MD85N4 esetén 32 A, 480 V, háromfázisú)

Névleges sebesség: 3000 rpm (LXM32MC10N4 esetén 40 A, 400 V, háromfázisú)

Névleges sebesség: 3000 rpm (LXM32MC10N4 esetén 40 A, 480 V, háromfázisú)

Mechanikai jellemzők

Tengelyvég: Reteszelt

IP védettségi fokozat: IP65 alapkivitelben

IP védettségi fokozat: IP67 IP67-es készlettel

Sebesség visszacsatolás felbontása: 131072 pont/fordulat

Tartófék: Van

Szerelési támogatás: Nemzetközi szabványos karima

Elektromos csatlakozás: Forgatható derékszögű csatlakozók

Kiegészítő adatok

Kompatibilitási tartomány: Lexium 32

Névleges tápfeszültség: 480 V

Hálózati fázisok száma: Háromfázisú

Folyamatos leállítási áram: 23.2 A

Folyamatos teljesítmény: 5.24 W

Maximális áram (Irms): 89.61 A LXM32.D72N4 esetén

Maximális állandó áram: 89.6 A

Második tengely: Második tengelyvég nélkül

Tengelyátmérő: 38 mm

Tengelyhossz: 80 mm

Retesz szélessége: 70 mm

Visszacsatolás típusa: Egyfordulatú SinCos Hiperface

Tartónyomaték: 80 N.m tartófék

Motor karima mérete: 190 mm

Motortekercsek száma: 1

Nyomatékállandó: 1.3 N.m/A 120 °C-on

Ellenelektromos erő állandó: 87.6 V/krpm 120 °C-on

Motor pólusok száma: 5.0

Forgórész tehetetlenségi nyomatéka: 71.7 kg.cm²

Állórész ellenállás: 0.24 Ohm 20 °C-on

Állórész induktivitás: 2.54 mH 20 °C-on

Állórész elektromos időállandó: 21.2 ms 20 °C-on

Maximális radiális erő (Fr): 3730 N 1000 rpm-nél

Maximális tengelyirányú erő (Fa): 0.2 x Fr

Fék behúzási teljesítmény: 40 W

Hűtés típusa: Természetes konvekció

Fizikai jellemzők

Hossz: 250 mm

Központosító gallér átmérője: 180 mm

Központosító gallér mélysége: 4 mm

Rögzítőfuratok száma: 4

Rögzítőfuratok átmérője: 14 mm

Rögzítőfuratok körének átmérője: 215 mm

Nettó tömeg: 20.5 kg

Méretezési referencia: BMH1901P

Hálózati fázisok száma: 3

Szöghiba pontossága: 1.4 °

Réz hőmérséklet (forró): 135 °C

Mágnes hőmérséklet (forró): 100 °C

Mágnes hőmérséklet (környezeti): 20 °C

Termék adatok

Szélesség méret

400 mm

Hosszúság méret

795 mm

Magasság méret

300 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485264059

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP65

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

24 A

Tömeg

21 kg/db

Cikkszám

3606485264059
