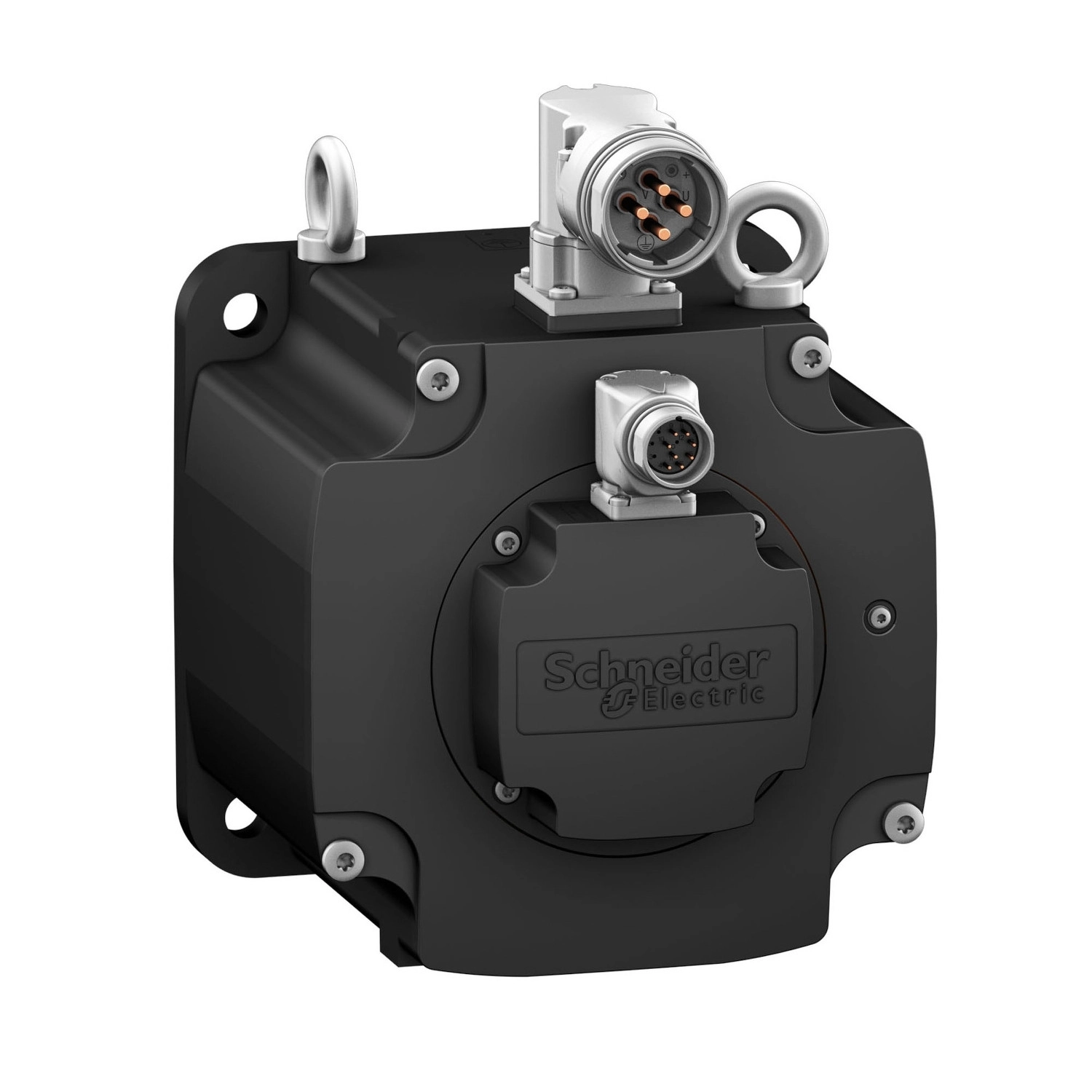

A Schneider Electric BMH1901P22F2A típusú szervomotor a Lexium 32 szériába tartozó nagyteljesítményű ipari hajtás, amely kiemelkedő teljesítményt és precíz irányíthatóságot biztosít. Ez a kompakt, mégis erőteljes meghajtó tökéletes választás automatizált gyártósorok, szerszámgépek és más nagy pontosságot igénylő ipari alkalmazások számára. A BMH sorozat a modern ipari automatizálás követelményeire lett optimalizálva, ahol a megbízhatóság, pontosság és teljesítmény alapvető elvárás.
A BMH1901P22F2A szervomotor 30 Nm-es folyamatos nyomatékot biztosít, miközben a csúcs nyomatéka konfigurációtól függően 77,7-89,7 Nm között változik. Maximális mechanikai fordulatszáma 4000 fordulat/perc, így a legdinamikusabb alkalmazásokhoz is megfelelő választás. A motor névleges teljesítménye a használt vezérlőtől függően 4800-5180 W tartományban mozog, ami kiemelkedő erőt biztosít még a nehezebb ipari feladatok esetén is. A 2500-3000 rpm névleges fordulatszám mellett 16,5-18,4 Nm névleges nyomaték áll rendelkezésre az optimális működéshez.
A motor kialakítása számos előnyös tulajdonsággal rendelkezik. Az IP65 alapkivitelű védettség már önmagában biztosítja a por és nedvesség elleni védelmet, de a motor IP67 készlettel kiegészítve még magasabb védelmi fokozatot érhet el. A beépített fék 80 Nm tartónyomatékot biztosít, ami biztonságos leállást garantál még terhelt állapotban is. A 131072 pont/fordulat × 4096 fordulat felbontású sebességvisszacsatolás rendkívül precíz pozícionálást tesz lehetővé. A sima tengelykialakítás és a nemzetközi szabványnak megfelelő perem széleskörű kompatibilitást biztosít különböző alkalmazások esetén. Az elforgatható derékszögű csatlakozók pedig megkönnyítik a telepítést különböző helyzetekben.
A BMH1901P22F2A szervomotor műszaki specifikációi figyelemre méltóak. A 480 V névleges tápfeszültség és háromfázisú működés biztosítja a nagy teljesítményt. A 23,2 A folyamatos állónyomaték áramerősség mellett a maximum 89,61 A csúcsáram rendkívüli erőkifejtést tesz lehetővé. A 38 mm-es tengelyátmérő és 80 mm-es tengelyhossz, valamint a 190 mm-es motorperem méret ipari alkalmazásokhoz optimalizált. A visszacsatolás típusa Multiturn SinCos Hiperface, ami kiváló pontosságot biztosít. A motor 5 pólussal rendelkezik, forgórész tehetetlensége 71,7 kg·cm², állórész ellenállása 0,24 Ohm, állórész induktivitása 2,54 mH (20 °C-on mérve). A motor természetes konvekcióval hűtött, teljes hossza 250 mm, súlya pedig 20,5 kg. A centírozó gallér átmérője 180 mm (4 mm mélységgel), és 4 db 14 mm-es rögzítőfurattal rendelkezik 215 mm-es körátmérőn elrendezve. A motor használata során a maximális radiális erő 3730 N lehet 1000 rpm-nél, míg a maximális axiális erő a radiális erő 0,2-szerese.
Schneider Electric Lexium 32 - BMH1901P22F2A -BMH szervomotor, 190 mm, max 5180 W, max 4000 rpm, 30 Nm, IP65, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Készülék rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos állónyomaték: 30 N.m LXM32.D72N4 esetén 24 A, 400 V, háromfázisú használatkor
Folyamatos állónyomaték: 30 N.m LXM32.D72N4 esetén 24 A, 480 V, háromfázisú használatkor
Folyamatos állónyomaték: 30 N.m LXM32MD85N4 esetén 32 A, 400 V, háromfázisú használatkor
Folyamatos állónyomaték: 30 N.m LXM32MD85N4 esetén 32 A, 480 V, háromfázisú használatkor
Folyamatos állónyomaték: 30 N.m LXM32MC10N4 esetén 40 A, 400 V, háromfázisú használatkor
Folyamatos állónyomaték: 30 N.m LXM32MC10N4 esetén 40 A, 480 V, háromfázisú használatkor
Teljesítmény jellemzők
Csúcs állónyomaték: 77.7 N.m - 89.7 N.m (vezérlőtől függően)
Névleges kimeneti teljesítmény: 4800 W - 5180 W (vezérlőtől függően)
Névleges nyomaték: 16.5 N.m - 18.4 N.m (vezérlőtől függően)
Névleges fordulatszám: 2500 rpm - 3000 rpm (vezérlőtől függően)
Kompatibilitás és fizikai jellemzők
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázisú rendszerben
Tengely vég: Sima tengely
IP védettségi fokozat: IP65 szabvány, IP67 IP67 készlettel
Sebességvisszacsatolás felbontás: 131072 pont/fordulat × 4096 fordulat
Tartófék: Beépítve
Szerelési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Elforgatható derékszögű csatlakozók
Részletes műszaki adatok
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 23.2 A
Maximális áram Irms: 89.61 A LXM32.D72N4 esetén
Tengelyátmérő: 38 mm
Tengelyhossz: 80 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 80 N.m tartófék
Motorperem mérete: 190 mm
Nyomaték állandó: 1.3 N.m/A 120 °C-on
Visszainduktált feszültség állandó: 87.6 V/krpm 120 °C-on
Forgórész tehetetlensége: 71.7 kg.cm²
Állórész ellenállás: 0.24 Ohm 20 °C-on
Állórész induktivitás: 2.54 mH 20 °C-on
Hűtés típusa: Természetes konvekció
Hosszúság: 250 mm
Centírozó gallér átmérője: 180 mm
Centírozó gallér mélysége: 4 mm
Szerelőfuratok száma: 4
Szerelőfuratok átmérője: 14 mm
Szerelőfuratok kör átmérője: 215 mm
Nettó súly: 20.5 kg
