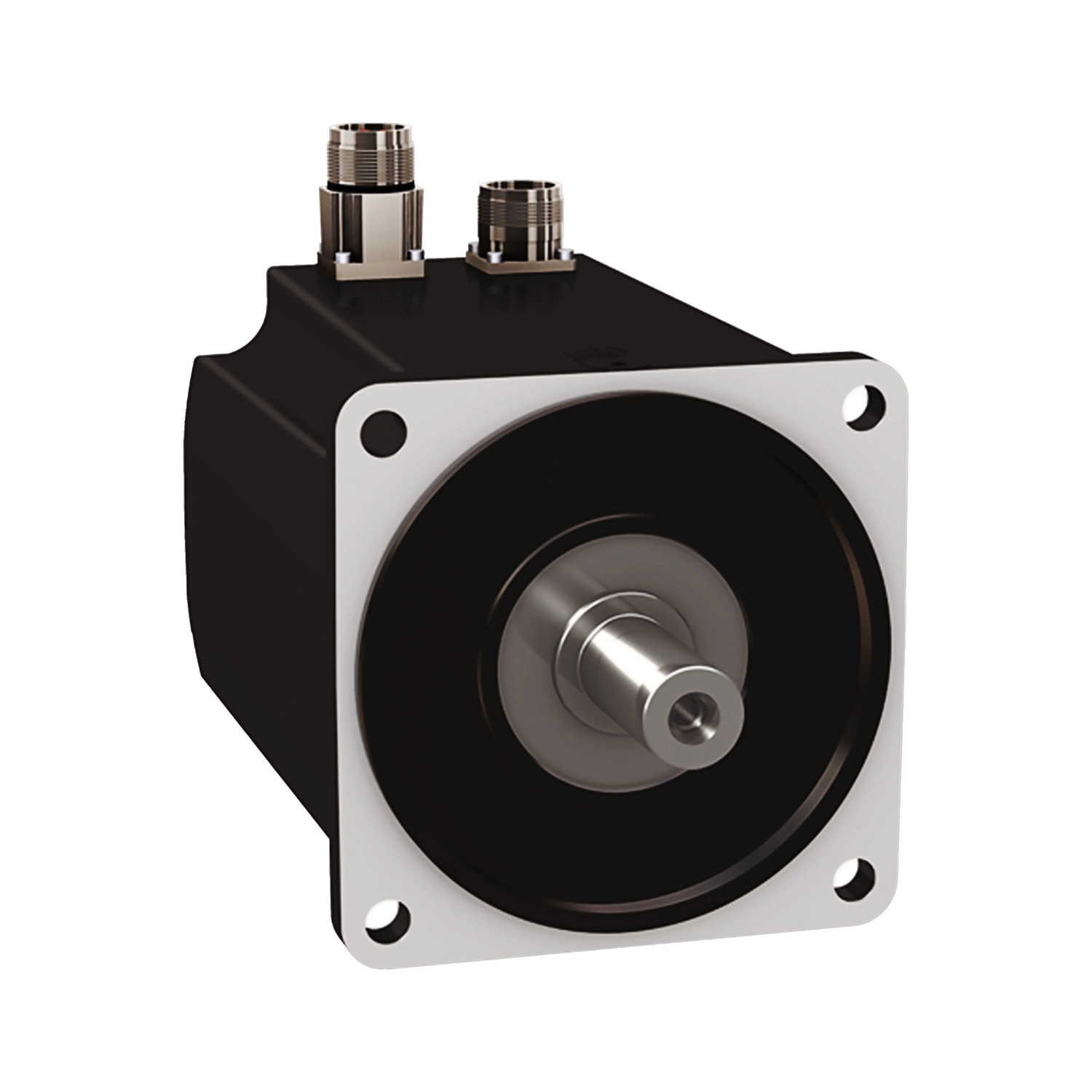

A Schneider Electric Lexium 32 termékcsalád BMH1402P06A1A típusú szervomotorja professzionális ipari alkalmazásokra tervezett, magas teljesítményű hajtásrendszer. Ez a 140 mm-es peremmel rendelkező modell kiváló választás precíziós pozicionálást vagy pontos sebességszabályozást igénylő automatizálási feladatokhoz, különösen LXM32.D72N4 hajtással kombinálva.
A BMH1402P06A1A szervomotor kiemelkedő műszaki paraméterekkel rendelkezik: maximális mechanikai sebessége 4000 rpm, folyamatos álló nyomatéka 18,5 Nm 400V vagy 480V háromfázisú tápellátás mellett. Csúcs nyomatéka akár 50,3 Nm is lehet, ami háromszorosa a névleges 12,2 Nm-es nyomatéknak. A motor névleges teljesítménye 3500 W, névleges sebessége 3000 rpm, ami széles felhasználási területet tesz lehetővé. A simára munkált tengely átmérője 24 mm, hossza 50 mm, így könnyen integrálható különböző mechanikai rendszerekbe.
A motor IP54-es védettségi szinttel rendelkezik, ami megfelelő védelmet nyújt por és fröccsenő víz ellen. A pozíciómérés 32768 pont/fordulat felbontású visszacsatolást biztosít Single turn SinCos Hiperface érzékelővel, ami rendkívül precíz mozgásszabályozást tesz lehetővé. A motor féket nem tartalmaz, ami egyszerűbb felépítést és alacsonyabb súlyt eredosít. Telepítése nemzetközi szabványú peremmel történik, ami univerzális kompatibilitást biztosít.
A BMH1402P06A1A további fontos jellemzői között megtalálható a természetes konvekciós hűtés, a 2 motortekercs-köteg, 1,24 N.m/A nyomaték állandó 120°C-on, valamint 70,7 V/krpm ellenelektromotoroserő-állandó. A motor rotortehetetlensége 32 kg.cm², állórész ellenállása 0,23 Ohm 20°C-on, állórész induktivitása 2,6 mH, villamos időállandója pedig 13 ms. A maximális radiális erő fordulattól függően 1550-2240 N között változik, a maximális tengelyirányú erő pedig a radiális erő 0,2-szerese. A motor teljes hossza 192 mm, nettó súlya 12 kg, központosító gallér átmérője 130 mm, mélysége 3,5 mm. A motorház 4 db 11 mm-es átmérőjű furattal rögzíthető 165 mm-es furatkörön.
Schneider Electric Lexium 32 - BMH1402P06A1A -BMH szervomotor, 140 mm, max 3800 W, max 4000 rpm, 16,8 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 4000 rpm
Folyamatos álló nyomaték: 18,5 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Csúcs álló nyomaték: 50,3 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Névleges kimeneti teljesítmény: 3500 W (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Névleges nyomaték: 12,2 N.m (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Névleges sebesség: 3000 rpm (LXM32.D72N4 esetén 24 A, 400 V, háromfázisú)
Termék kompatibilitás: LXM32.D72N4 400...480 V háromfázisú
Tengely vég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebesség visszajelzés felbontás: 32768 pont/fordulat
Tartófék: Nélkül
Rögzítési támogatás: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő jellemzők
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózat fázisszáma: Háromfázisú
Folyamatos álló áram: 16,83 A
Folyamatos teljesítmény: 4,44 W
Maximális áramerősség Irms: 46,22 A (LXM32.D72N4 esetén)
Maximális állandó áram: 57,4 A
Második tengely: Második tengely vég nélkül
Tengely átmérő: 24 mm
Tengely hossz: 50 mm
Visszacsatolás típus: Egyszeres fordulat SinCos Hiperface
Motor perem méret: 140 mm
Motortekercs-kötegek száma: 2
Nyomaték állandó: 1,24 N.m/A 120 °C-on
Ellenelektromotoroserő-állandó: 70,7 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenség: 32 kg.cm²
Állórész ellenállás: 0,23 Ohm 20 °C-on
Állórész induktivitás: 2,6 mH 20 °C-on
Állórész villamos időállandó: 13 ms 20 °C-on
Maximális radiális erő Fr: 2240 N 1000 rpm-nél
1780 N 2000 rpm-nél
1550 N 3000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 192 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 11 mm
Rögzítő furatok köre átmérő: 165 mm
Nettó súly: 12 kg
Méretezési hivatkozás: BMH1402P
Szöghiba pontosság: 4,8 °
Réz hőmérséklet maximum: 135 °C
Mágnes hőmérséklet maximum: 100 °C
Mágnes hőmérséklet szobahőmérséklet: 20 °C
