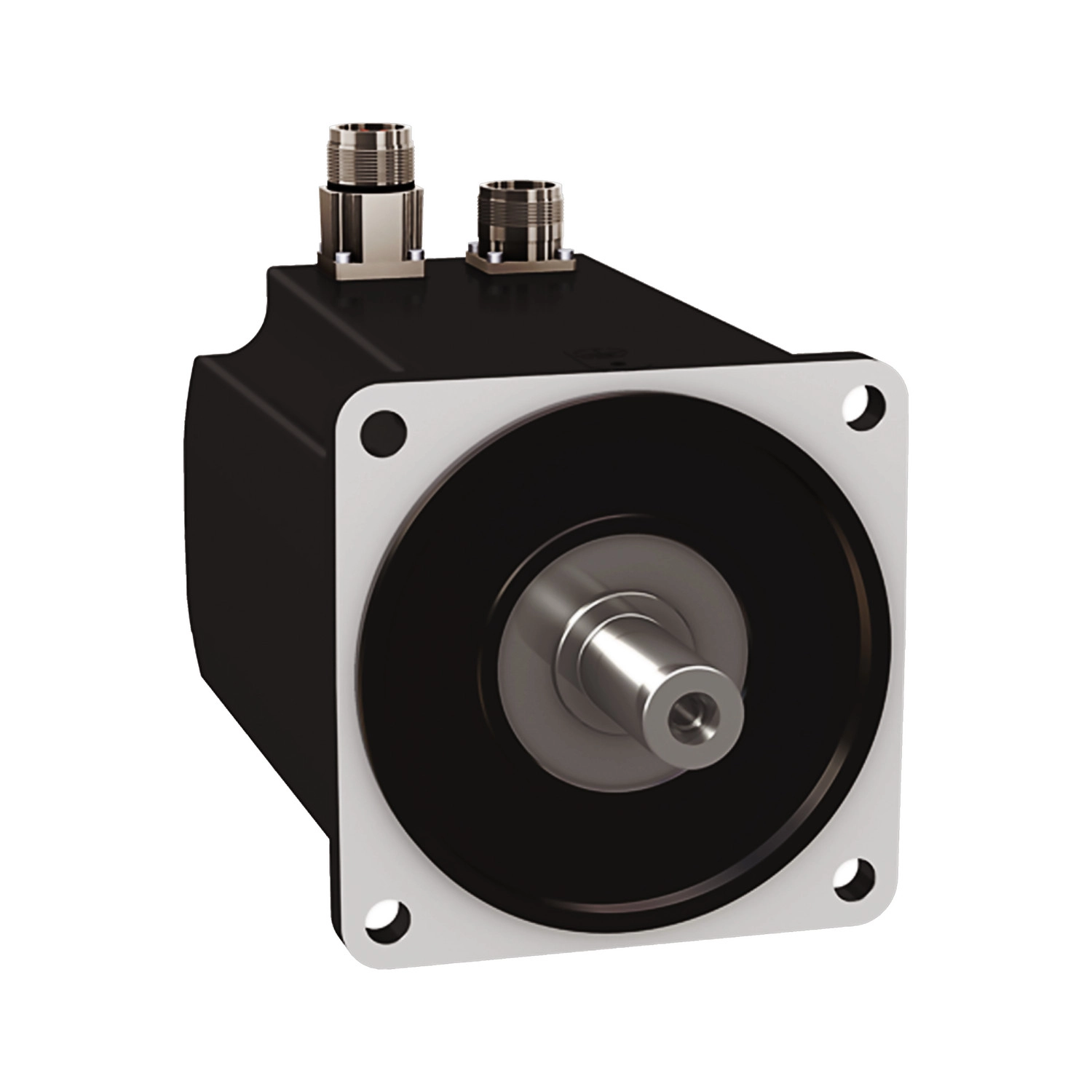

A Schneider Electric Lexium 32 - BMH1401P17F1A egy nagy teljesítményű szervomotor, amely tökéletes választás precíziós mozgásvezérlési alkalmazásokhoz. Ez a BMH sorozatú motor kiemelkedő műszaki paraméterekkel rendelkezik, amelyek biztosítják a megbízható és pontos működést még a legigényesebb ipari környezetben is.
A BMH1401P17F1A szervomotor maximális mechanikai fordulatszáma 4000 rpm, állandó nyomatéka pedig 10,3 Nm, ami ideálissá teszi olyan alkalmazásokhoz, ahol pontos pozicionálás és egyenletes teljesítmény szükséges. A motor csúcs nyomatéka eléri a 30,8 Nm-t, ami kiváló gyorsulást és dinamikus teljesítményt biztosít. A motor névleges teljesítménye a használt vezérlőtől függően 1450 W (LXM32.D30M2 esetén 230 V egyfázisú tápellátásnál) vagy akár 2400 W (LXM32.D30N4 esetén 400 V vagy 480 V háromfázisú tápellátásnál). A névleges nyomaték 6,9 Nm és 7,7 Nm között mozog a különböző konfigurációkban, míg a névleges fordulatszám 2000-3000 rpm.
A BMH1401P17F1A szervomotort IP54-es védettségi fokozat jellemzi, ami megbízható védelmet nyújt por és fröccsenő víz ellen. A 24 mm-es reteszelt tengelykialakítás stabil mechanikai kapcsolatot biztosít a hajtott eszközzel. A motor beépített fékkel rendelkezik, amelynek tartónyomatéka 18 Nm, így biztonsági és pozíciótartó funkciókat is el tud látni áramkimaradás esetén. A visszacsatolást egy kifinomult, 32768 pont/fordulat × 4096 fordulat felbontású multiturn SinCos Hiperface enkóder biztosítja, ami rendkívül pontos pozicionálást tesz lehetővé.
A BMH szervomotor különleges jellemzői közé tartozik a természetes konvekcióval történő hűtés, a 140 mm-es motorperem méret és a nemzetközi szabványnak megfelelő perem. A motor 187 mm hosszú, 130 mm-es központosító gallérral rendelkezik, és négy 11 mm-es rögzítőfurattal szerelhető, amelyek egy 165 mm átmérőjű körön helyezkednek el. A motor rotorjának tehetetlenségi nyomatéka 17,96 kg.cm², ami kiváló dinamikus tulajdonságokat biztosít. A motor öt póluspárral rendelkezik, nyomatékállandója 1,16 Nm/A (120 °C-on), feszültségállandója pedig 77,4 V/krpm (120 °C-on). Az állórész ellenállása 0,69 Ohm, induktivitása 4,66 mH (mindkettő 20 °C-on mérve), az állórész elektromos időállandója pedig 9,7 ms. A maximális radiális erő, amelyet a motor elviselhet, fordulatszámfüggő: 1930 N 1000 rpm-nél, 1530 N 2000 rpm-nél, és 1340 N 3000 rpm-nél. A maximális axiális erő a radiális erő 0,2-szerese. A fék behúzási teljesítménye 18 W.
Schneider Electric Lexium 32 - BMH1401P17F1A -BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő tulajdonságok
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 4000 rpm
Folyamatos álló nyomaték: 10,3 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú használatkor
10,3 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú használatkor
10,3 Nm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú használatkor
Csúcs álló nyomaték: 30,8 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú használatkor
30,8 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú használatkor
30,8 Nm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú használatkor
Névleges kimeneti teljesítmény: 1450 W LXM32.D30M2 esetén 10 A, 230 V, egyfázisú használatkor
2400 W LXM32.D30N4 esetén 10 A, 400 V, háromfázisú használatkor
2400 W LXM32.D30N4 esetén 10 A, 480 V, háromfázisú használatkor
Névleges nyomaték: 6,9 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú használatkor
7,7 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú használatkor
7,7 Nm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú használatkor
Névleges fordulatszám: 2000 rpm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú használatkor
3000 rpm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú használatkor
3000 rpm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú használatkor
Termékkompatibilitás: LXM32.D30M2 230 V egyfázisú esetén
LXM32.D30N4 400...480 V háromfázisú esetén
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Sebesség visszacsatolás felbontása: 32768 pont/fordulat × 4096 fordulat
Tartófék: Van
Rögzítő támasz: Nemzetközi szabvány perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség [Us]: 480 V
Hálózat fázisszáma: Háromfázisú
Folyamatos álló áram: 8,58 A
Folyamatos teljesítmény: 2,85 W
Maximális áram Irms: 29,8 A LXM32.D30M2 esetén
29,8 A LXM32.D30N4 esetén
Maximális állandó áram: 29,8 A
Másodlagos tengely: Nincs második tengelyvég
Mechanikai adatok
Tengely átmérő: 24 mm
Tengely hossza: 50 mm
Retesz szélesség: 40 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 18 Nm tartófék
Motor perem méret: 140 mm
Motor csomagok száma: 1
Nyomaték állandó: 1,16 Nm/A 120 °C-on
Feszültség állandó: 77,4 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenségi nyomatéka: 17,96 kg.cm²
Állórész ellenállás: 0,69 Ohm 20 °C-on
Állórész induktivitás: 4,66 mH 20 °C-on
Állórész elektromos időállandó: 9,7 ms 20 °C-on
Maximális radiális erő Fr: 1930 N 1000 rpm-nél
1530 N 2000 rpm-nél
1340 N 3000 rpm-nél
Maximális axiális erő Fa: 0,2 × Fr
Fék behúzási teljesítmény: 18 W
Hűtés típusa: Természetes konvekció
Hossz: 187 mm
Központosító gallér átmérő: 130 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 11 mm
Rögzítőfuratok köri átmérője: 165 mm
Nettó tömeg: 10,3 kg
Méretezési referencia: BMH1401P
Szöghiba pontosság: 4,8 °
Réz hőmérséklet max.: 135 °C
Mágnes hőmérséklet max.: 100 °C
Mágnes hőmérséklet szobahőmérsékleten: 20 °C
