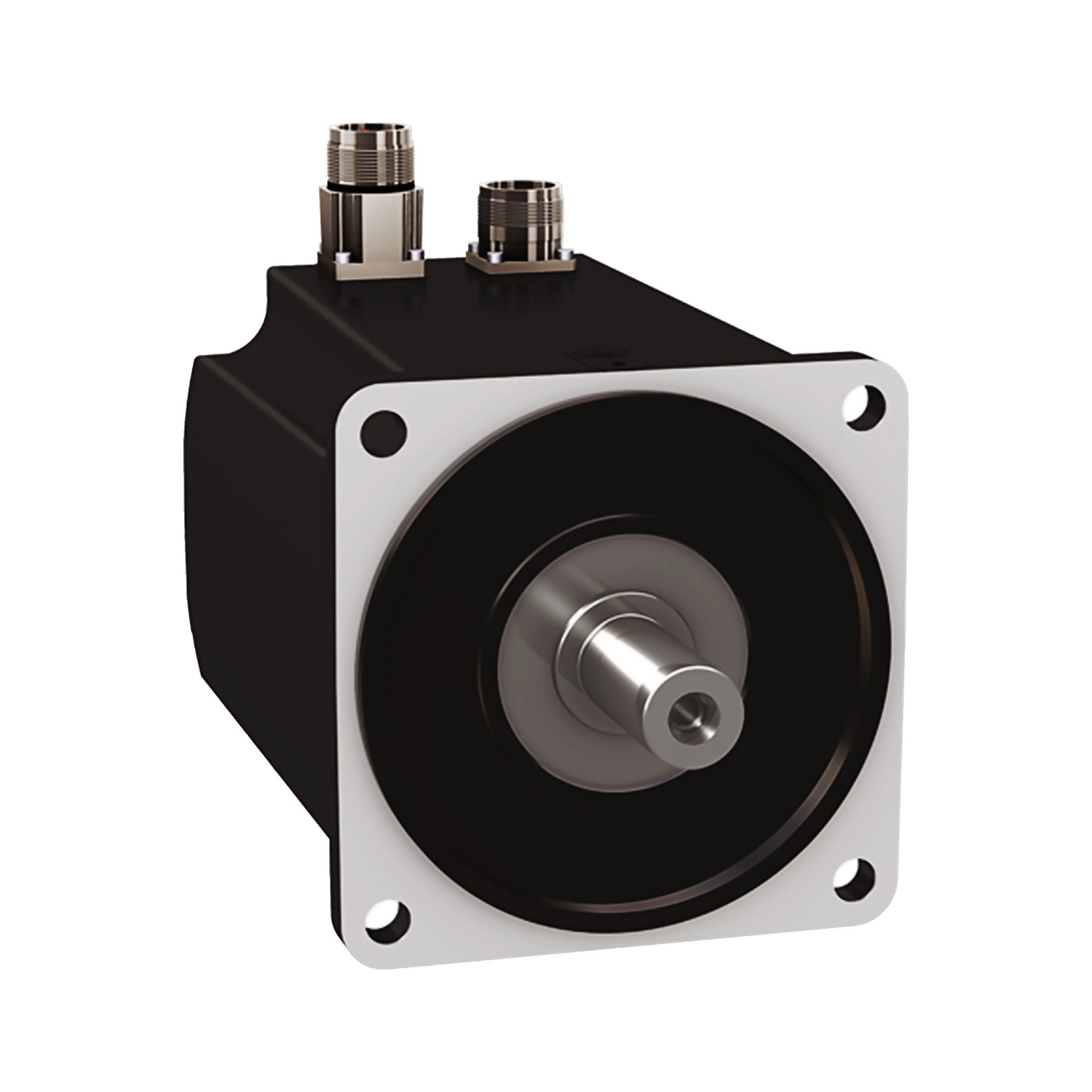

Schneider Electric Lexium 32 - BMH1401P12F1A - BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesszel, 32 hajtáshoz

Szélesség méret: 200 mm

Hosszúság méret: 600 mm

Magasság méret: 260 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH1401P12F1A - BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesszel, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH1401P12F1A - BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesszel, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485198293
Price: 688142 HUF
Availability: InStock

688 142 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric Lexium 32 - BMH1401P12F1A szervomotor egy kiváló minőségű, professzionális ipari meghajtóegység, amely precíziós alkalmazásokhoz és automata rendszerekhez tökéletes választás. Ez a 140 mm-es kivitelű, magas teljesítményű motor különösen ott nyújt kiemelkedő megoldást, ahol a pontos pozicionálás és a folyamatos nyomatékleadás kulcsfontosságú követelmény.

A BMH1401P12F1A modell maximálisan 4000 rpm fordulatszámra képes, és 10,3 Nm folyamatos állónyomatékot biztosít. A csúcsnyomatéka ennél is jelentősebb, eléri a 30,8 Nm-t, ami rendkívüli erőtartalékot jelent a hirtelen terhelésváltozások esetére. A motor névleges teljesítménye egyfázisú 230 V-os LXM32.D30M2 hajtással 1450 W, míg háromfázisú 400/480 V-os LXM32.D30N4 hajtással akár 2400 W is lehet. Ezek az értékek kiváló hatékonyságot biztosítanak különböző ipari alkalmazásoknál.

A BMH1401P12F1A szervomotor számos technikai előnyt kínál. Az IP54 védettség biztosítja a por és nedvesség elleni megfelelő védelmet ipari környezetben. A motor reteszelt tengelyvéggel rendelkezik, amely 24 mm átmérőjű és 50 mm hosszú, ami jól illeszkedik a szabványos csatlakozóelemekhez. A visszacsatolás kivételesen pontos a 131072 pont/fordulat x 4096 fordulat felbontású multiturn enkóder révén, ami rendkívül precíz pozicionálást tesz lehetővé. A beépített fék 18 Nm tartónyomatékkal rendelkezik, ami biztonságosan rögzíti a tengelyt álló helyzetben. A motor csatlakoztatása egyenes csatlakozókkal történik, a szerelést pedig nemzetközi szabvány szerinti karima támogatja. A természetes légáramlással történő hűtés egyszerűvé és megbízhatóvá teszi a rendszert, miközben a 187 mm-es teljes hossz kompakt beépíthetőséget biztosít. A motor Multiturn SinCos Hiperface visszacsatolással rendelkezik, ami a modern hajtásrendszerekkel való optimális együttműködést garantálja. A BMH1401P12F1A modell kompatibilis az LXM32.D30M2 (230 V, egyfázisú) és LXM32.D30N4 (400-480 V, háromfázisú) típusú Lexium 32 hajtásokkal, így rugalmasan illeszthető különböző tápellátási rendszerekhez.

Schneider Electric Lexium 32 - BMH1401P12F1A -BMH szervomotor, 140 mm, max 2400 W, max 4000 rpm, 10,3 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok

Fő specifikációk

Eszköz rövid neve: BMH

Termék vagy komponens típus: Szervomotor

Maximális mechanikai sebesség: 4000 rpm

Folyamatos állónyomaték: 10,3 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú
10,3 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
10,3 Nm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Csúcs állónyomaték: 30,8 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú
30,8 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
30,8 Nm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Névleges kimeneti teljesítmény: 1450 W LXM32.D30M2 esetén 10 A, 230 V, egyfázisú
2400 W LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
2400 W LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Névleges nyomaték: 6,9 Nm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú
7,7 Nm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
7,7 Nm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Névleges sebesség: 2000 rpm LXM32.D30M2 esetén 10 A, 230 V, egyfázisú
3000 rpm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú
3000 rpm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú

Termék kompatibilitás: LXM32.D30M2 230 V egyfázisú esetén
LXM32.D30N4 400...480 V háromfázisú esetén

Tengelyvég: Reteszelt

IP védettségi fokozat: IP54 szabvány

Sebesség visszacsatolási felbontás: 131072 pont/fordulat x 4096 fordulat

Tartófék: Fékkel

Szerelési támogatás: Nemzetközi szabvány karima

Elektromos csatlakozás: Egyenes csatlakozók

Kiegészítő adatok

Kompatibilitási tartomány: Lexium 32

Névleges tápfeszültség: 480 V

Hálózati fázisok száma: Háromfázisú

Folyamatos állóáram: 8,58 A

Folyamatos teljesítmény: 2,85 W

Maximális áram Irms: 29,8 A LXM32.D30M2 esetén
29,8 A LXM32.D30N4 esetén

Maximális tartós áram: 29,8 A

Második tengely: Második tengelyvég nélkül

Fizikai jellemzők

Tengely átmérő: 24 mm

Tengely hossz: 50 mm

Retesz szélesség: 40 mm

Visszacsatolás típus: Multiturn SinCos Hiperface

Tartónyomaték: 18 Nm tartófék

Motor karima mérete: 140 mm

Motor stacking száma: 1

Nyomaték állandó: 1,16 Nm/A 120 °C-on

Visszaható EMF állandó: 77,4 V/krpm 120 °C-on

Motor pólusok száma: 5,0

Rotor tehetetlenség: 17,96 kg.cm²

Állórész ellenállás: 0,69 Ohm 20 °C-on

Állórész induktivitás: 4,66 mH 20 °C-on

Állórész elektromos időállandó: 9,7 ms 20 °C-on

Maximális radiális erő Fr: 1930 N 1000 rpm-nél
1530 N 2000 rpm-nél
1340 N 3000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Fék behúzó teljesítmény: 18 W

Hűtés típusa: Természetes konvekció

Hosszúság: 187 mm

Központosító gallér átmérő: 130 mm

Központosító gallér mélység: 3,5 mm

Szerelő furatok száma: 4

Szerelő furatok átmérője: 11 mm

Szerelő furatok körátmérője: 165 mm

Nettó tömeg: 10,3 kg

Méretezési referencia: BMH1401P

Szögpontossági hiba: 1,4 °

Réz hőmérséklet forró: 135 °C

Mágnes hőmérséklet forró: 100 °C

Mágnes hőmérséklet szobahőmérséklet: 20 °C

Termék adatok

Szélesség méret

200 mm

Hosszúság méret

600 mm

Magasság méret

260 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485198293

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Gyártó/Márka

Schneider Electric

Névleges áram

10 A

Tömeg

10,6 kg/db

Cikkszám

3606485198293
