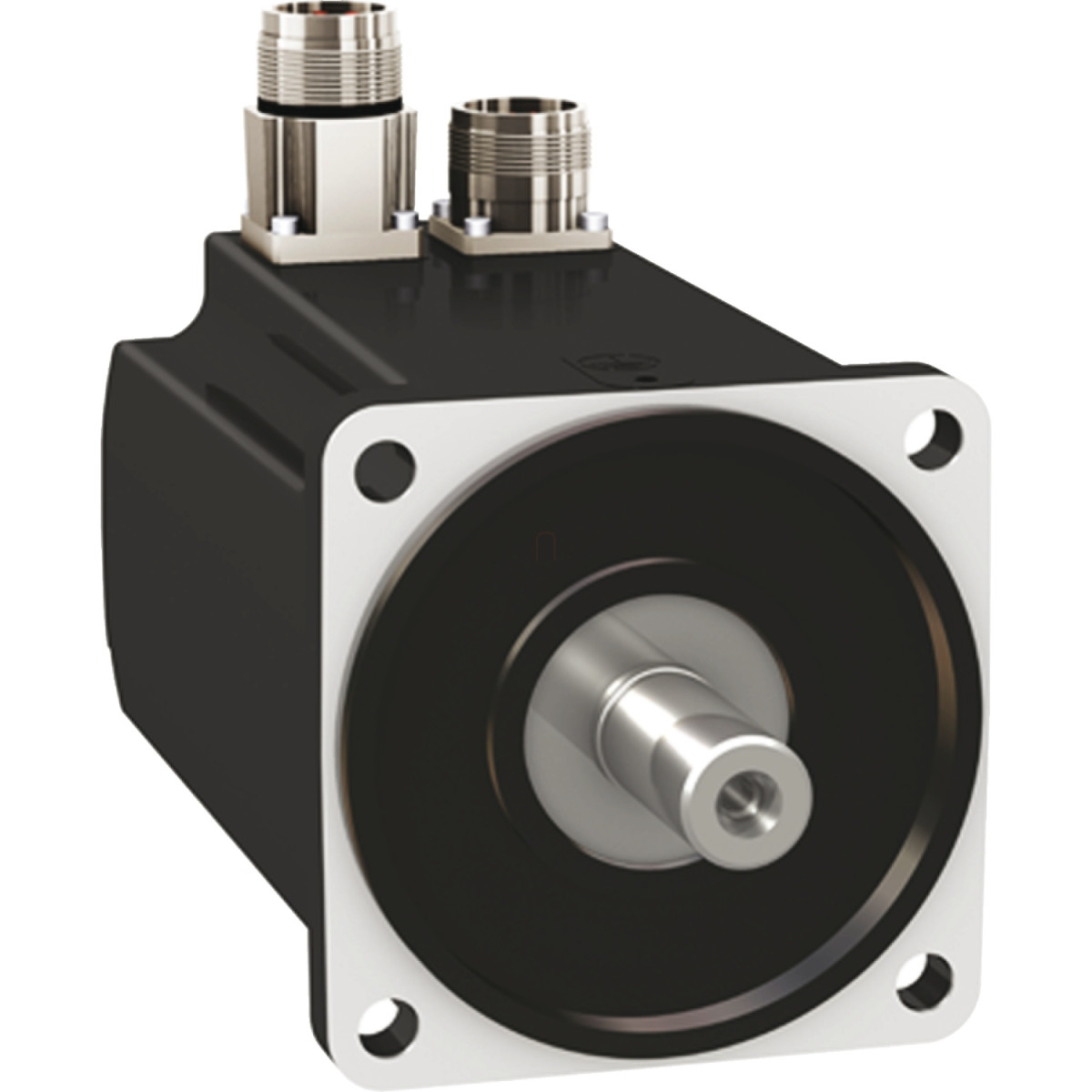

A Schneider Electric Lexium 32 sorozatának BMH1003P01F1A szervomotorja kiváló választás ipari alkalmazásokhoz, ahol a pontos mozgásvezérlés és a megbízható teljesítmény kulcsfontosságú. Ez a BMH típusú szervomotor maximálisan 6000 fordulat/perc mechanikai sebességre képes, miközben 8,4 Nm folyamatos nyomatékot biztosít, így ideális nagy pontosságú pozicionálást igénylő automatizálási feladatokhoz.
A BMH1003P01F1A motor 400V és 480V háromfázisú tápellátással használható, a Lexium 32 szervomeghajtó sorozattal (konkrétan LXM32.D30N4 típussal) tökéletes kompatibilitást mutatva. A motor 2700W nominális kimeneti teljesítményt nyújt, valamint 6,2 Nm névleges nyomatékot 4000 fordulat/perc névleges sebességnél. Különösen hatékony a csúcsnyomaték, amely eléri a 25,1 Nm-t, így gyors gyorsulást és lassulást tesz lehetővé a precíziós alkalmazásokban. A motor beépített fékkel rendelkezik, amelynek tartónyomatéka 9 Nm, és 18W fékbehúzó teljesítményt igényel.
A BMH1003P01F1A motor IP54 védettséggel rendelkezik, amely megfelelő védelmet nyújt por és fröccsenő víz ellen, így alkalmas ipari környezetben történő használatra. A sebességvisszajelzés felbontása rendkívül magas, 131072 pont/fordulat, ami biztosítja a kivételesen pontos pozicionálást. A visszacsatolási rendszer egyszeres fordulatos SinCos Hiperface típusú, amely ipari szabványnak számít a precíziós mozgásvezérlésben. A motor nemzetközi szabványos karimával szerelhető, egyenes csatlakozókkal rendelkezik, valamint sima tengelyvéggel, amelynek átmérője 19 mm, hossza pedig 40 mm. A motor természetes konvekcióval hűtött, így nincs szükség külső hűtőrendszerre a normál működéshez.
Műszaki szempontból figyelemre méltó a motor forgatónyomaték-állandója, amely 1,17 Nm/A 120 °C-on, valamint a 63,5 V/krpm ellenelektromotoros erő állandó. A motor 5 pólussal rendelkezik, a rotorinerciája 10,3 kg.cm², állórésze pedig 0,63 Ohm ellenállással és 2,615 mH induktivitással bír 20 °C-on. A motor maximális radiális erőt is képes elviselni, amely a forgási sebességtől függően 610-1050 N között változik. A motor teljes hossza 234,3 mm, a motorkarima mérete 100 mm, a központosító gallér átmérője 95 mm, mélysége 3,5 mm. Négy 9 mm átmérőjű rögzítőfurattal rendelkezik, amelyek 115 mm átmérőjű körön helyezkednek el, így szabványos rögzítést biztosítanak.
Schneider Electric Lexium 32 - BMH1003P01F1A -BMH szervomotor, 100 mm, max 2600 W, max 5000 rpm, 8,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövidnév: BMH
Termék vagy komponens típus: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos állónyomaték: 8,4 N.m (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
8,4 N.m (LXM32.D30N4 esetén 10 A, 480 V, háromfázisú)
Csúcs állónyomaték: 25,1 N.m (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
25,1 N.m (LXM32.D30N4 esetén 10 A, 480 V, háromfázisú)
Névleges kimeneti teljesítmény: 2700 W (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
2700 W (LXM32.D30N4 esetén 10 A, 480 V, háromfázisú)
Névleges nyomaték: 6,2 N.m (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
6,2 N.m (LXM32.D30N4 esetén 10 A, 480 V, háromfázisú)
Névleges sebesség: 4000 rpm (LXM32.D30N4 esetén 10 A, 400 V, háromfázisú)
4000 rpm (LXM32.D30N4 esetén 10 A, 480 V, háromfázisú)
Termék kompatibilitás: LXM32.D30N4 400...480 V háromfázisú esetén
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebesség-visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Beépítve
Szerelési támogatás: Nemzetközi szabványos karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos álló áram: 7,69 A
Folyamatos teljesítmény: 3,3 W
Maximális áramerősség (Irms): 26,71 A (LXM32.D30N4 esetén)
Maximális állandó áram: 29,1 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossza: 40 mm
Visszacsatolás típusa: Egyszeres fordulatos SinCos Hiperface
Tartó nyomaték: 9 N.m tartófék
Műszaki jellemzők
Motorkarima mérete: 100 mm
Motor egységek száma: 3
Nyomaték állandó: 1,17 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 63,5 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenségi nyomatéka: 10,3 kg.cm²
Állórész ellenállás: 0,63 Ohm 20 °C-on
Állórész induktivitás: 2,615 mH 20 °C-on
Állórész elektromos időállandó: 6,3 ms 20 °C-on
Maximális radiális erő (Fr): 1050 N 1000 rpm esetén, 830 N 2000 rpm esetén, 730 N 3000 rpm esetén, 660 N 4000 rpm esetén, 610 N 5000 rpm esetén
Maximális axiális erő (Fa): 0,2 x Fr
Fék behúzási teljesítmény: 18 W
Hűtés típusa: Természetes konvekció
Hossz: 234,3 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körátmérője: 115 mm
Nettó tömeg: 8,15 kg
Méretezési referencia: BMH1003P
Hálózati fázisok száma: 3
Pontossági hiba [szögben]: 1,4 °
Réz hőmérséklet (forró): 135 °C
Mágnes hőmérséklet (forró): 100 °C
Mágnes hőmérséklet (szobahőmérséklet): 20 °C
