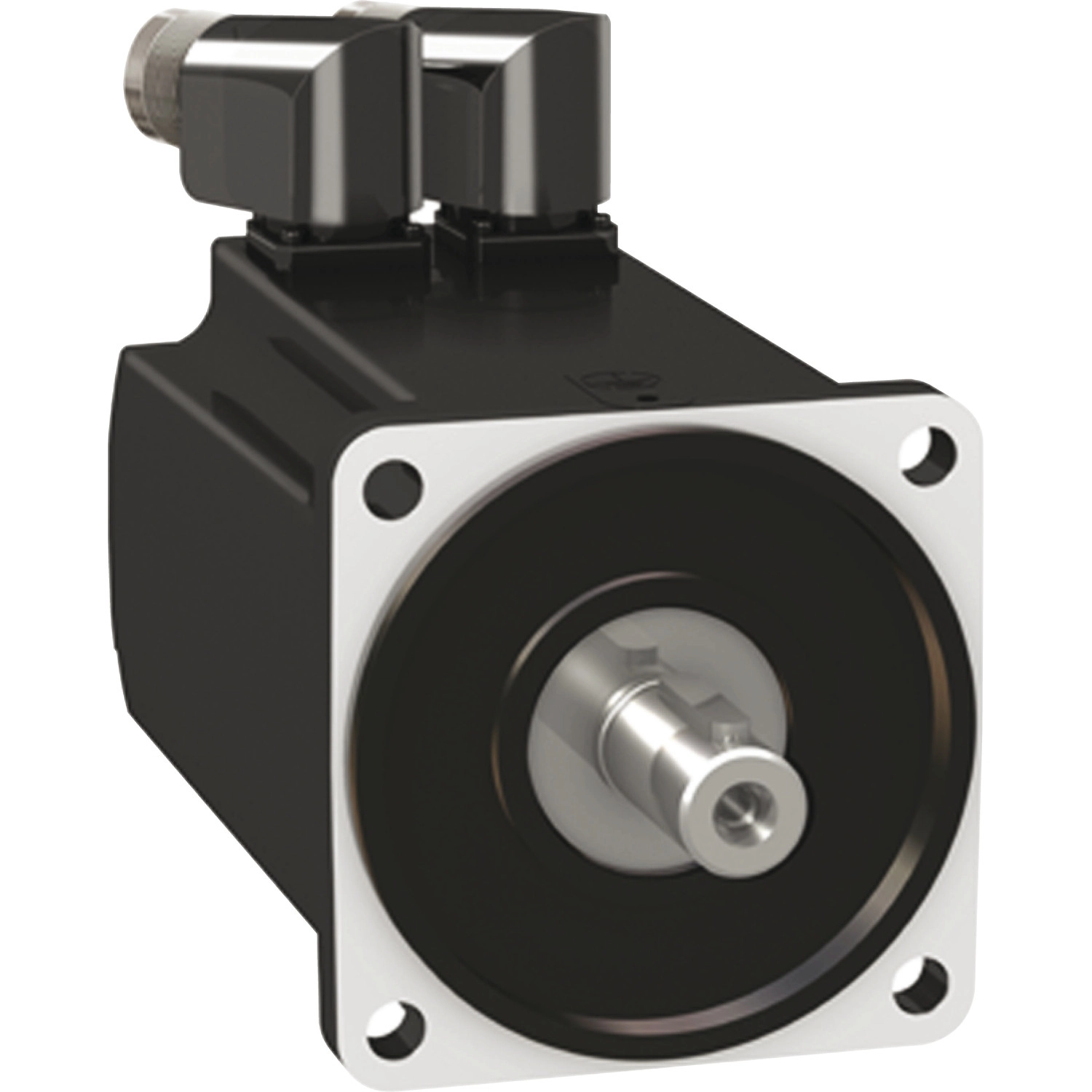

Schneider Electric Lexium 32 - BMH1003P01A2A - BMH szervomotor, 100 mm, max 2600 W, max 5000 rpm, 8,4 Nm, IP54, retesz nélkül, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A motor kiemelkedő műszaki paraméterekkel rendelkezik: 8,4 Nm folyamatos nyomatékot biztosít 400/480 V-os háromfázisú tápellátás mellett, míg csúcsnyomatéka eléri a 25,1 Nm-t. Maximális mechanikai sebessége 6000 rpm, névleges sebessége pedig 4000 rpm. A BMH1003P01A2A névleges kimeneti teljesítménye 2700 W, ami széles alkalmazási területet tesz lehetővé az ipari automatizálásban. A motor IP54-es védelemmel rendelkezik, így megfelelő védelmet nyújt a por és a fröccsenő víz ellen, ami alkalmassá teszi különböző ipari környezetben való használatra.
Az eszköz 131072 pontos fordulatonkénti sebesség-visszajelzési felbontást kínál a Single turn SinCos Hiperface enkóder technológiának köszönhetően, ami rendkívül pontos pozicionálást tesz lehetővé. A motor sima tengelyvéggel (untapped shaft) rendelkezik, tengelyátmérője 19 mm, tengelyhossza pedig 40 mm. Fékkel nem rendelkezik (without brake), ami bizonyos alkalmazásoknál előnyt jelenthet a kisebb súly és az egyszerűbb működés szempontjából. A motor természetes konvekciós hűtéssel működik, ami csendesebb üzemeltetést tesz lehetővé a ventilátoros hűtéshez képest.
A BMH1003P01A2A szervomotor további technikai részletei között megtalálható a 1,17 N.m/A nyomatékállandó és a 63,5 V/krpm ellenelektromos erő állandó (mindkettő 120 °C-on mérve), valamint a 0,63 Ohm állórész ellenállás és a 2,615 mH állórész induktivitás (20 °C-on). A motor 5 póluspárral rendelkezik, és forgórész tehetetlensége 9,37 kg.cm². A BMH1003P01A2A kompatibilis a LXM32.D30N4 szervómeghajtóval, amely 400-480 V háromfázisú tápellátással működik. Az elektromos csatlakozás forgatható derékszögű csatlakozókkal történik, ami rugalmas kábelezési lehetőséget biztosít a különböző telepítési környezetekben. A motor nemzetközi szabványos peremmel szerelhető, ami megkönnyíti a beépítését különböző rendszerekbe.
Schneider Electric Lexium 32 - BMH1003P01A2A -BMH szervomotor, 100 mm, max 2600 W, max 5000 rpm, 8,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos nyugalmi nyomaték: 8,4 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál; 8,4 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Csúcs nyugalmi nyomaték: 25,1 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál; 25,1 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Névleges kimeneti teljesítmény: 2700 W LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál; 2700 W LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Névleges nyomaték: 6,2 N.m LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál; 6,2 N.m LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Névleges sebesség: 4000 rpm LXM32.D30N4 esetén 10 A, 400 V, háromfázisú tápellátásnál; 4000 rpm LXM32.D30N4 esetén 10 A, 480 V, háromfázisú tápellátásnál
Termék kompatibilitás: LXM32.D30N4 400...480 V háromfázisú tápellátásnál
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 standard
Sebesség-visszajelzési felbontás: 131072 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabványos perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő adatok
Kompatibilitási tartomány: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos nyugalmi áram: 7,69 A
Folyamatos teljesítmény: 3,3 W
Maximális áram Irms: 26,71 A LXM32.D30N4 esetén
Maximális állandó áram: 29,1 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Visszacsatolás típusa: Egyfordulatú SinCos Hiperface
Motor karima méret: 100 mm
Motor rétegek száma: 3
Nyomatékállandó: 1,17 N.m/A 120 °C-on
Ellenelektromos erő állandó: 63,5 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenség: 9,37 kg.cm²
Állórész ellenállás: 0,63 Ohm 20 °C-on
Állórész induktivitás: 2,615 mH 20 °C-on
Állórész elektromos időállandó: 6,3 ms 20 °C-on
Maximális radiális erő Fr: 1050 N 1000 rpm-nél; 830 N 2000 rpm-nél; 730 N 3000 rpm-nél; 660 N 4000 rpm-nél; 610 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Hűtés típusa: Természetes konvekció
Hossz: 192,6 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körének átmérője: 115 mm
Nettó súly: 6,5 kg
Méretezési referencia: BMH1003P
Hálózati fázisok száma: 3
Szögpontossági hiba: 1,4 °
Rézhőmérséklet meleg: 135 °C
Mágneshőmérséklet meleg: 100 °C
Mágneshőmérséklet szobahőmérsékleten: 20 °C
