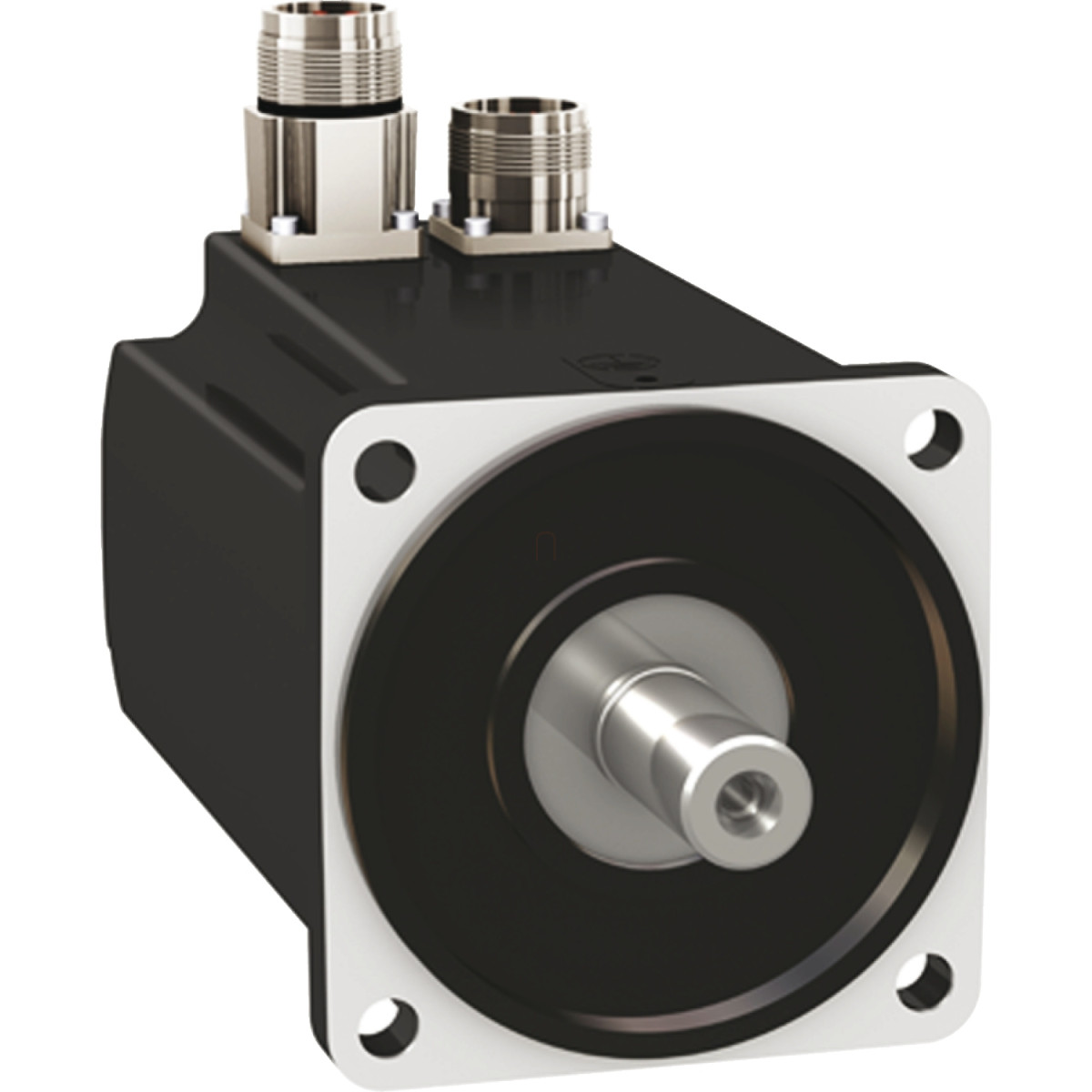

A Schneider Electric BMH1002P16A1A szervomotor a Lexium 32 sorozat része, amely kiváló teljesítményt és precíz vezérlést biztosít ipari alkalmazásokban. Ez a három fázisú szervomotor reteszes tengelykialakítással rendelkezik, fék nélküli kivitelben, valamint egyenes csatlakozófelülettel. A motor IP54-es védettségi fokozattal büszkélkedik, ami megfelelő védelmet biztosít por és fröccsenő víz ellen az ipari környezetben.
A BMH1002P16A1A maximális mechanikai fordulatszáma 6000 rpm, ami széles alkalmazási területet tesz lehetővé. A szervomotor folyamatos álló nyomatéka 6,2 Nm a LXM32.D18N4 meghajtóval 400 V vagy 480 V háromfázisú tápellátás mellett. Csúcs nyomatéka eléri a 18,4 Nm-t, ami kiváló dinamikus teljesítményt eredményez a gyors indítási és megállítási műveletekhez. Névleges teljesítménye 1600 W, névleges nyomatéka 3,9 Nm, névleges fordulatszáma pedig 4000 rpm. A szervomotor kompatibilis a LXM32.D18N4 típusú hajtással 400-480 V háromfázisú tápellátás mellett.
A BMH1002P16A1A technikai specifikációi között megtalálható a 32768 pont/fordulat sebességi visszajelzési felbontás, ami rendkívül precíz pozicionálást tesz lehetővé. A visszacsatolás típusa egyfordulatos SinCos Hiperface. A motor nemzetközi szabvány szerinti karimával szerelhető, ami megkönnyíti a beépítését különböző alkalmazásokhoz. A folyamatos álló áram 5,04 A, a folyamatos teljesítmény 2,36 W. A motor maximális áramerőssége 17,5 A, maximális állandó áramerőssége pedig 18,23 A. A tengelyátmérő 19 mm, a tengely hossza 40 mm, a retesz szélessége 30 mm. A motor természetes konvekciós hűtéssel rendelkezik, ami egyszerűbb üzemeltetést tesz lehetővé hűtőventillátorok nélkül.
A BMH1002P16A1A szervomotor részletes mechanikai adatai között szerepel a 100 mm-es motorkarima méret, 2 motorstack, 1,19 Nm/A nyomatékállandó 120 °C-on, 77 V/krpm ellenelektromotoros erő állandó 120 °C-on, 5 motor pólus, 6,28 kg.cm² forgórész tehetetlenségi nyomaték, 1,51 Ohm állórész ellenállás 20 °C-on, 4,12 mH állórész induktivitás 20 °C-on, és 5 ms állórész villamos időállandó 20 °C-on. A maximális radiális erő fordulatszám-függő: 990 N 1000 rpm-nél, 790 N 2000 rpm-nél, 690 N 3000 rpm-nél, 620 N 4000 rpm-nél és 580 N 5000 rpm-nél. A maximális tengelyirányú erő a radiális erő 0,2-szerese. A motor teljes hossza 160,6 mm, a központosító gallér átmérője 95 mm, a központosító gallér mélysége 3,5 mm. A rögzítőfuratok száma 4, átmérőjük 9 mm, a furatkör átmérője pedig 115 mm. A motor nettó tömege 4,92 kg.
Schneider Electric Lexium 32 - BMH1002P16A1A -BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Főbb jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Folyamatos álló nyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Folyamatos álló nyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett
Csúcs álló nyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Csúcs álló nyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 480 V, három fázis mellett
Termék kompatibilitás: LXM32.D18N4 400...480 V három fázis esetén
Tengelyvég: Reteszes
IP védettségi fokozat: IP54 szabvány
Sebességi visszacsatolás felbontása: 32768 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő adatok
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség [Us]: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos álló áram: 5,04 A
Folyamatos teljesítmény: 2,36 W
Maximális áram Irms: 17,5 A LXM32.D18N4 esetén
Maximális állandó áram: 18,23 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Mechanikai adatok
Motor karima méret: 100 mm
Motor stackek száma: 2
Nyomaték állandó: 1,19 N.m/A 120 °C-on
Ellenelektromotoros erő állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomatéka: 6,28 kg.cm²
Állórész ellenállás: 1,51 Ohm 20 °C-on
Állórész induktivitás: 4,12 mH 20 °C-on
Állórész villamos időállandó: 5 ms 20 °C-on
Maximális radiális erő Fr: 990 N 1000 rpm-nél
Maximális radiális erő Fr: 790 N 2000 rpm-nél
Maximális radiális erő Fr: 690 N 3000 rpm-nél
Maximális radiális erő Fr: 620 N 4000 rpm-nél
Maximális radiális erő Fr: 580 N 5000 rpm-nél
Maximális tengelyirányú erő Fa: 0.2 x Fr
Hűtés típusa: Természetes konvekció
Méretek
Hosszúság: 160,6 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Furatkör átmérője: 115 mm
Nettó tömeg: 4,92 kg
Méretezési referencia: BMH1002P
