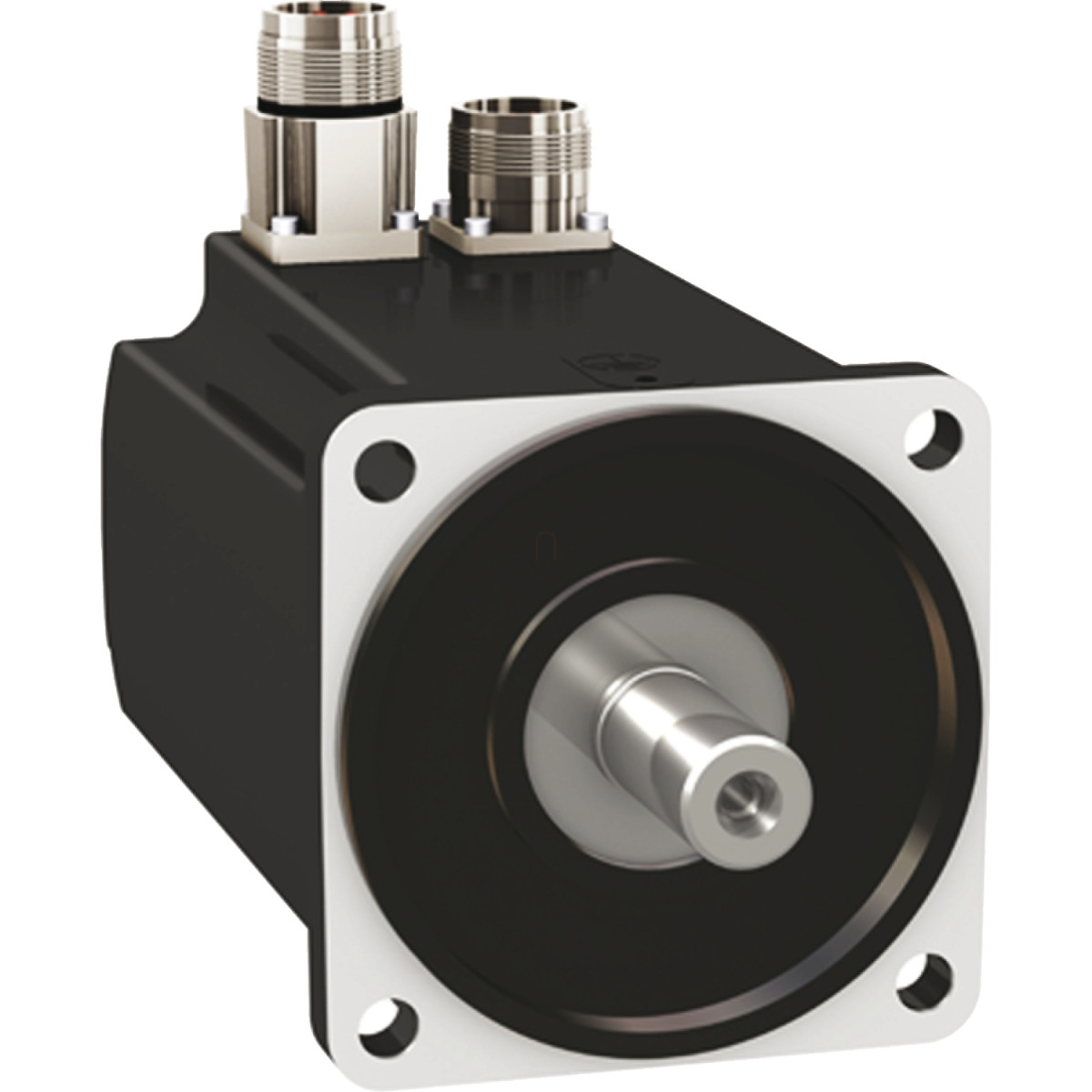

Schneider Electric Lexium 32 - BMH1002P11A1A - BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH1002P11A1A szervomotor maximális mechanikai fordulatszáma 6000 rpm, ami rendkívüli rugalmasságot biztosít különböző alkalmazásokban. A motor 6,2 Nm folyamatos pangó nyomatékkal rendelkezik három fázisú, 400 V vagy 480 V tápfeszültség mellett, amikor LXM32.D18N4 szervóhajtással használják. A csúcs pangó nyomatéka pedig eléri a 18,4 Nm-t, ami kiváló indítási teljesítményt és terhelésváltozás kezelést tesz lehetővé. Ez a szervomotor névlegesen 1600 W kimeneti teljesítményt biztosít, 3,9 Nm névleges nyomatékkal és 4000 rpm névleges fordulatszámmal, ami ideális a folyamatos ipari alkalmazásokhoz, ahol elengedhetetlen a pontos mozgásvezérlés.
A BMH1002P11A1A műszaki specifikációi között szerepel a reteszelt tengelyvég kialakítás, amely biztonságos és megbízható erőátvitelt biztosít. A motor IP54-es védettségi szinttel rendelkezik, ami védelmet nyújt por és fröccsenő víz ellen, így alkalmas ipari környezetben történő használatra. A motor 131072 pont/fordulat sebességvisszacsatolási felbontást kínál, ami rendkívül pontos pozicionálást tesz lehetővé. A BMH1002P11A1A fék nélküli kivitelben készül, és nemzetközi szabványos karimával szerelhető. Elektromos csatlakozása egyenes csatlakozókon keresztül történik, ami egyszerű telepítést biztosít.
A BMH1002P11A1A további műszaki jellemzői között található az 1,19 Nm/A nyomatékállandó 120 °C-on, 77 V/krpm ellenelektromos erő állandó 120 °C-on, 5,0 motorpólus, 6,28 kg·cm² forgórész tehetetlenségi nyomaték, és 1,51 Ohm állórész ellenállás 20 °C-on. Az állórész induktivitása 4,12 mH 20 °C-on, elektromos időállandója pedig 5 ms 20 °C-on. A motor természetes konvekciós hűtéssel rendelkezik, és maximális radiális erő 990 N 1000 rpm-nél, amely csökken a fordulatszám növekedésével. A BMH1002P11A1A fizikai méreteit tekintve 160,6 mm hosszú, 100 mm motor karima méretű, 95 mm központosító gallér átmérővel, és 4,92 kg nettó tömeggel. A tengelyátmérő 19 mm, a tengelyhossz pedig 40 mm, 30 mm reteszszélességgel. A visszacsatolás típusa egyfordulatos SinCos Hiperface, ami precíz vezérlést tesz lehetővé a Lexium 32 hajtásrendszerekkel.
Schneider Electric Lexium 32 - BMH1002P11A1A -BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Általános adatok
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 6000 rpm
Kompatibilitás: Lexium 32
Teljesítmény jellemzők
Folyamatos pangó nyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Csúcs pangó nyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Névleges fordulatszám: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, három fázis mellett
Mechanikai jellemzők
Tengelyvég: Reteszes
Védettségi szint: IP54 szabvány
Sebességvisszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Nélkül
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Elektromos paraméterek
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos pangó áram: 5,04 A
Folyamatos teljesítmény: 2,36 W
Maximális áram Irms: 17,5 A LXM32.D18N4 esetén
Maximális állandó áram: 18,23 A
Fizikai paraméterek
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hosszúság: 40 mm
Retesz szélesség: 30 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Motor karima méret: 100 mm
Motor kötegek száma: 2
Nyomatékállandó: 1,19 N.m/A 120 °C-on
Ellenelektromos erő állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 5.0
Forgórész tehetetlenségi nyomaték: 6,28 kg.cm²
Állórész ellenállás: 1,51 Ohm 20 °C-on
Állórész induktivitás: 4,12 mH 20 °C-on
Állórész elektromos időállandó: 5 ms 20 °C-on
Hűtés típusa: Természetes konvekció
Hosszúság: 160,6 mm
