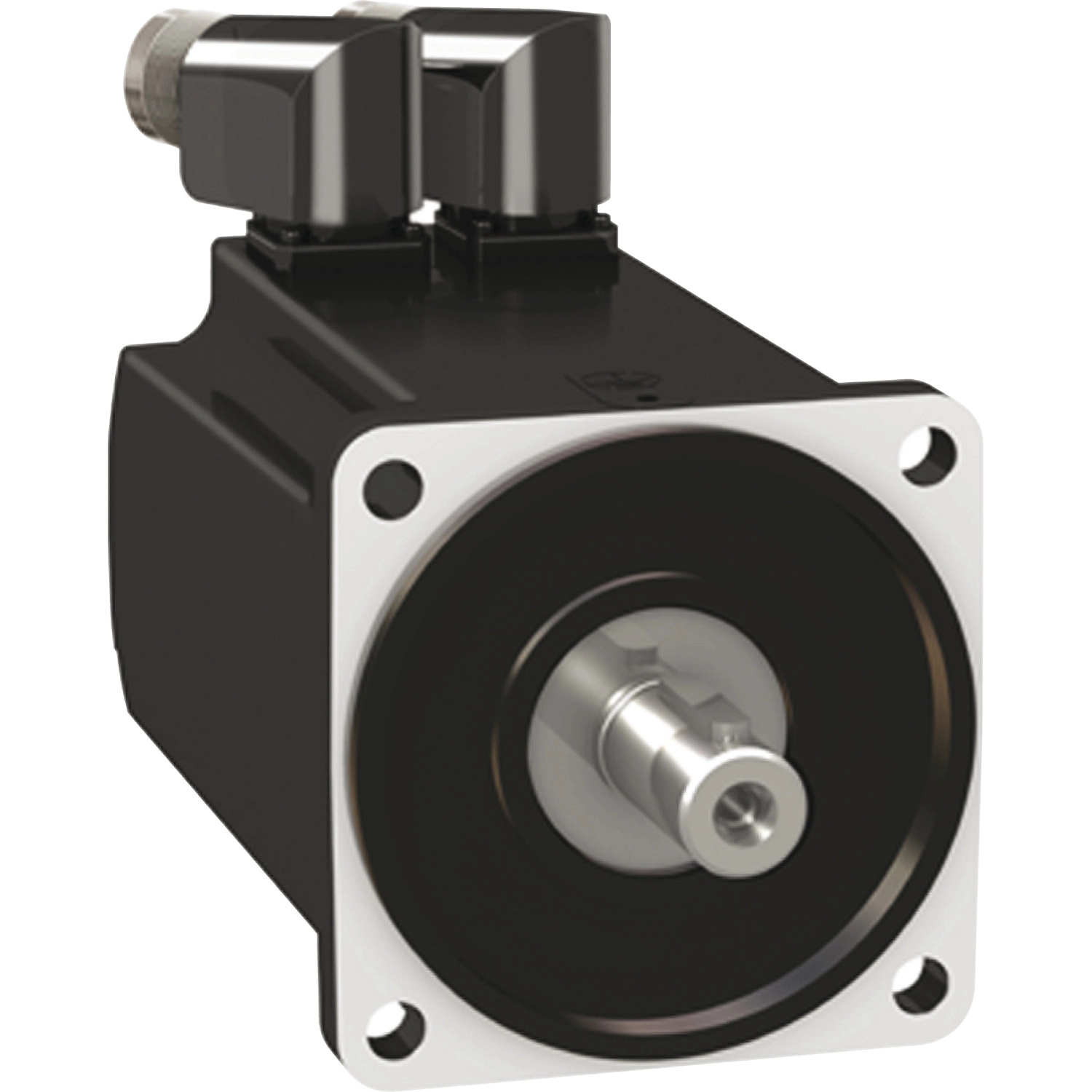

Schneider Electric Lexium 32 - BMH1002P01F2A - BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesz nélkül, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH1002P01F2A szervomotor 6,2 Nm folyamatos állónyomatékot és 18,4 Nm csúcs állónyomatékot biztosít, ami kiváló indítási és gyorsítási képességeket tesz lehetővé. A motor maximális mechanikai sebessége 6000 rpm, névleges sebessége pedig 4000 rpm, névleges nyomatéka 3,9 Nm. A 1600 W névleges kimeneti teljesítményével ez a motor tökéletes választás közepes méretű és teljesítményű ipari berendezésekhez. A motor IP54 védettségi fokozattal rendelkezik, amely védelmet nyújt a por és a fröccsenő víz ellen, így biztonsággal alkalmazható ipari környezetben.
A BMH1002P01F2A kompatibilis a Schneider Electric LXM32.D18N4 szervomeghajtóval, amely 400-480 V-os háromfázisú tápellátással működik. A motor sima tengelyvéggel rendelkezik, tengelyátmérője 19 mm, tengelyhossza pedig 40 mm. A motor fék funkcióval is rendelkezik, 5,5 Nm fékezőnyomatékkal, amely pontos megállást és tartást biztosít. A visszacsatolást egy nagy felbontású, 131072 pont/fordulat felbontású, Single turn SinCos Hiperface enkóder biztosítja, amely rendkívül pontos pozicionálást tesz lehetővé. A motor természetes konvekcióval hűl, ami egyszerű üzemeltetést és karbantartást jelent.
A műszaki paramétereket tekintve a BMH1002P01F2A nyomatékállandója 1,19 Nm/A 120°C-on, a motortekercselés ellenállása 1,51 Ohm 20°C-on, induktivitása 4,12 mH, a sztátor villamos időállandója pedig 5 ms. A motor 5 póluspárral rendelkezik, rotorinerciája 6,77 kg.cm², amely gyors dinamikus reakciót tesz lehetővé. A motor hossza 202,3 mm, nettó súlya 6,4 kg. A motor peremmérete 100 mm, központosító gallér átmérője 95 mm, a gallér mélysége 3,5 mm. A motor 4 rögzítőfurattal rendelkezik, melyeknek átmérője 9 mm, a furatok középpontjainak köre pedig 115 mm átmérőjű. A BMH1002P01F2A különösen alkalmas olyan alkalmazásokhoz, amelyek magas dinamikát, pontos pozicionálást és megbízható teljesítményt igényelnek, mint például csomagológépek, nyomtatógépek, vagy anyagmozgató rendszerek.
Schneider Electric Lexium 32 - BMH1002P01F2A -BMH szervomotor, 100 mm, max 1600 W, max 6000 rpm, 5,9 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Folyamatos állónyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Folyamatos állónyomaték: 6,2 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Csúcs állónyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Csúcs állónyomaték: 18,4 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges kimeneti teljesítmény: 1600 W LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges nyomaték: 3,9 N.m LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Névleges sebesség: 4000 rpm LXM32.D18N4 esetén 6 A, 400 V, háromfázisú
Névleges sebesség: 4000 rpm LXM32.D18N4 esetén 6 A, 480 V, háromfázisú
Termék kompatibilitás: LXM32.D18N4 400...480 V háromfázisú
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebesség-visszacsatolás felbontása: 131072 pont/fordulat
Tartófék: Rendelkezik
Rögzítés típusa: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő információk
Sorozat kompatibilitás: Lexium 32
Névleges tápfeszültség [Us]: 480 V
Hálózati fázisok száma: Háromfázisú
Folyamatos állóáram: 5,04 A
Folyamatos teljesítmény: 2,36 W
Maximális áram Irms: 17,5 A LXM32.D18N4 esetén
Maximális állandó áram: 18,23 A
Második tengely: Második tengely nélkül
Tengely átmérő: 19 mm
Tengely hossz: 40 mm
Visszacsatolás típusa: Egyfordulatos SinCos Hiperface
Tartónyomaték: 5,5 N.m tartófék
Motor perem mérete: 100 mm
Motor emeletrészek száma: 2
Nyomaték állandó: 1,19 N.m/A 120 °C-on
Visszaindukált elektromotoros erő állandó: 77 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlenségi nyomaték: 6,77 kg.cm²
Állórész ellenállás: 1,51 Ohm 20 °C-on
Állórész induktivitás: 4,12 mH 20 °C-on
Állórész villamos időállandó: 5 ms 20 °C-on
Maximális sugárirányú erő Fr: 990 N 1000 rpm-nél
Maximális sugárirányú erő Fr: 790 N 2000 rpm-nél
Maximális sugárirányú erő Fr: 690 N 3000 rpm-nél
Maximális sugárirányú erő Fr: 620 N 4000 rpm-nél
Maximális sugárirányú erő Fr: 580 N 5000 rpm-nél
Maximális tengelyirányú erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 12 W
Hűtés típusa: Természetes konvekció
Hosszúság: 202,3 mm
Központosító gallér átmérő: 95 mm
Központosító gallér mélység: 3,5 mm
Rögzítőfuratok száma: 4
Rögzítőfuratok átmérője: 9 mm
Rögzítőfuratok körének átmérője: 115 mm
Nettó tömeg: 6,4 kg
Méretezési hivatkozás: BMH1002P
Hálózati fázisok száma: 3
Szöghiba [szög]: 1,4 °
Réz hőmérséklet: 135 °C
Mágnes hőmérséklet: 100 °C
Mágnes környezeti hőmérséklet: 20 °C
