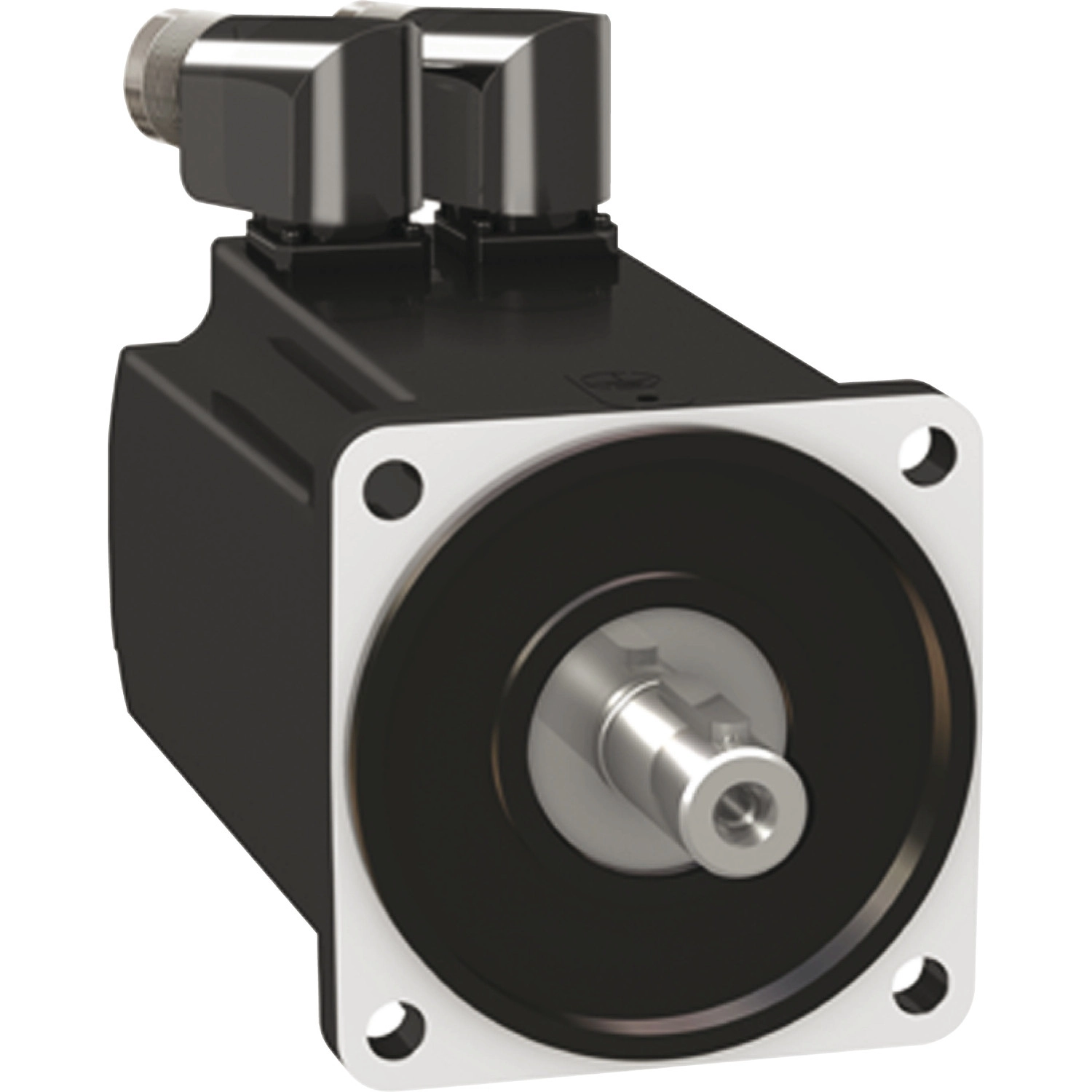

Schneider Electric Lexium 32 - BMH1001T07F2A - BMH szervomotor, 100 mm, max 900 W, max 6000 rpm, 3,4 Nm, IP54, retesz nélkül, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH1001T07F2A számos figyelemre méltó műszaki paraméterrel rendelkezik. Maximális mechanikai fordulatszáma 6000 rpm, amely kiemelkedő sebességet biztosít a gépek gyors működtetéséhez. Állandó leállítási nyomatéka 3,4 Nm, míg csúcs leállítási nyomatéka akár 10,2 Nm is lehet (LXM32.D18M2 szervomeghajtóval, 6 A, 230 V, egyfázisú tápellátás esetén). A motor névleges kimeneti teljesítménye 700 W (LXM32.D30M2 esetén) vagy 900 W (LXM32.D18M2 esetén), névleges forgatónyomatéka pedig 3,3 Nm, illetve 2,8 Nm a használt szervomeghajtótól függően. A névleges fordulatszám ugyancsak változó: 2000 rpm vagy 3000 rpm a meghajtó típusától függően.
A BMH1001T07F2A motor különleges jellemzői közé tartozik az IP54 szabványos védelmi szint, amely hatékony védelmet nyújt por és fröccsenő víz ellen, így ipari környezetben is megbízhatóan működik. A motor sima tengelyvéggel rendelkezik, és nemzetközi szabványos karimamérettel (100 mm) szerelhető. A tengelyátmérője 19 mm, hossza pedig 40 mm. A visszacsatolást egy kifinomult 16 bites multiturn SinCos Hiperface jeladó biztosítja (32768 pont/fordulat × 4096 fordulat), amely rendkívül precíz pozicionálást tesz lehetővé. A motor továbbá integrált fékkel is rendelkezik, amelynek tartónyomatéka 5,5 Nm, így biztonságosan rögzíti a terhelést kikapcsolt állapotban is.
Elektromos szempontból a motor 240 V-os háromfázisú tápfeszültséggel működik. A motor állandó leállítási árama 5,11 A, míg a maximális áramerőssége akár 19,4 A is lehet. A nyomatékállandó értéke 0,67 Nm/A 120 °C-on, a visszaindítási EMF-állandó pedig 43,3 V/krpm ugyanezen a hőmérsékleten. A motor 5 pólussal rendelkezik, a forgórész tehetetlensége 3,68 kg·cm². Az állórész ellenállása 1,19 Ohm 20 °C-on, az állórész induktivitása pedig 2,72 mH, ami 4,5 ms villamos időállandót eredményez. A motor természetes konvekcióval hűti magát, ami egyszerű és megbízható működést biztosít.
A BMH1001T07F2A szervomotor tökéletes választás precíziós gépekhez, robotikához, szállítószalagokhoz, csomagológépekhez és minden olyan alkalmazáshoz, ahol nagy pontosságú, megbízható mozgatás szükséges. Kompatibilis a Lexium 32 szervomeghajtókkal, különösen az LXM32.D30M2 (115 V egyfázisú) és LXM32.D18M2 (230 V egyfázisú) típusokkal, így könnyen integrálható a meglévő rendszerekbe. A forgó derékszögű csatlakozók rugalmasságot biztosítanak a telepítéskor, a motor méretei (170,3 mm hosszú) pedig lehetővé teszik a kompakt gépekbe való beépítést is.
Schneider Electric Lexium 32 - BMH1001T07F2A -BMH szervomotor, 100 mm, max 900 W, max 6000 rpm, 3,4 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy alkatrész típusa: Szervomotor
Maximális mechanikai sebesség: 6000 rpm
Állandó leállítási nyomaték: 3,4 Nm (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Állandó leállítási nyomaték: 3,4 Nm (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Csúcs leállítási nyomaték: 8,9 Nm (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Csúcs leállítási nyomaték: 10,2 Nm (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Névleges kimeneti teljesítmény: 700 W (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Névleges kimeneti teljesítmény: 900 W (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Névleges nyomaték: 3,3 Nm (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Névleges nyomaték: 2,8 Nm (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Névleges fordulatszám: 2000 rpm (LXM32.D30M2 esetén 10 A, 115 V, egyfázisú)
Névleges fordulatszám: 3000 rpm (LXM32.D18M2 esetén 6 A, 230 V, egyfázisú)
Termék kompatibilitás: LXM32.D30M2 115 V egyfázisú
Termék kompatibilitás: LXM32.D18M2 230 V egyfázisú
Tengely vég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Sebesség visszacsatolási felbontás: 32768 pont/fordulat x 4096 fordulat
Tartófék: Van
Rögzítés típusa: Nemzetközi szabványos karima
Elektromos csatlakozás: Forgatható derékszögű csatlakozók
Kiegészítő információk
Termékcsalád kompatibilitás: Lexium 32
Névleges tápfeszültség: 240 V
Hálózat fázisszáma: Háromfázisú
Állandó leállítási áram: 5,11 A
Folyamatos teljesítmény: 1,74 W
Maximális áram Irms: 18,2 A (LXM32.D30M2 esetén)
Maximális áram Irms: 19,4 A (LXM32.D18M2 esetén)
Maximális állandó áram: 19,38 A
Második tengely: Második tengelyvég nélkül
Tengely átmérő: 19 mm
Tengely hossza: 40 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 5,5 Nm tartófék
Motor karima mérete: 100 mm
Motor kötegek száma: 1
Nyomatékállandó: 0,67 Nm/A 120 °C-on
Visszaindítási EMF-állandó: 43,3 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Forgórész tehetetlensége: 3,68 kg.cm²
Állórész ellenállása: 1,19 Ohm 20 °C-on
Állórész induktivitása: 2,72 mH 20 °C-on
Állórész elektromos időállandója: 4,5 ms 20 °C-on
Maximális radiális erő Fr: 900 N 1000 rpm-nél
Maximális radiális erő Fr: 720 N 2000 rpm-nél
Maximális radiális erő Fr: 630 N 3000 rpm-nél
Maximális radiális erő Fr: 570 N 4000 rpm-nél
Maximális radiális erő Fr: 530 N 5000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 12 W
Hűtés típusa: Természetes konvekció
Hosszúság: 170,3 mm
Központosító gallér átmérője: 95 mm
Központosító gallér mélysége: 3,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 9 mm
Rögzítő furatok körátmérője: 115 mm
Nettó tömeg: 4,8 kg
Méretezési referencia: BMH1001T
Hálózat fázisszáma: 3
Pontossági hiba [szög]: 4,8 °
Hőmérséklet réz forró: 135 °C
Hőmérséklet mágnes forró: 100 °C
Hőmérséklet mágnes szobahőm.: 20 °C
