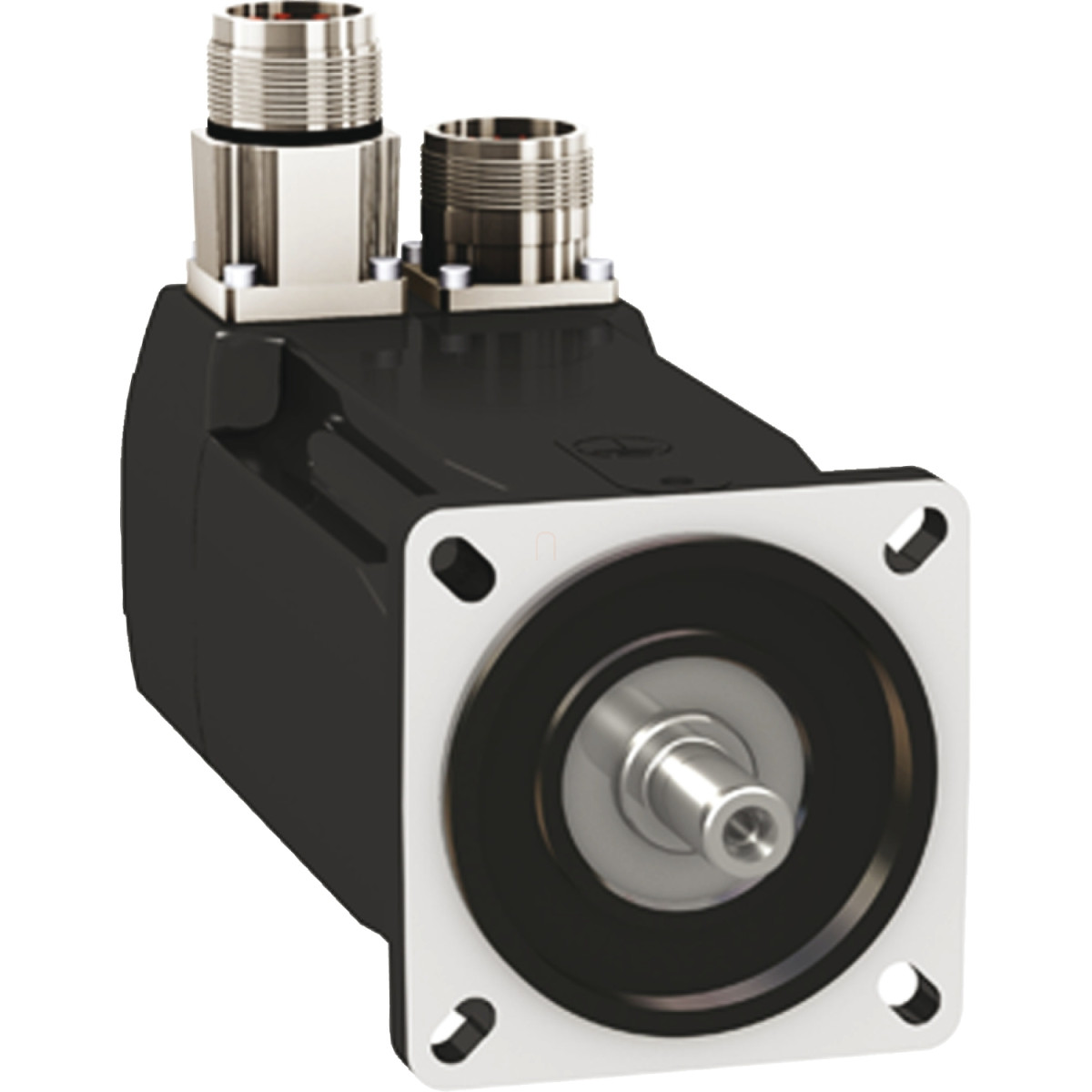

A Schneider Electric BMH0702P12F1A szervomotor a Lexium 32 termékcsalád kiváló teljesítményű tagja, amely precíz vezérlést és megbízható működést biztosít az ipari automatizálási rendszerekben. Ez a 700 W névleges teljesítményű motor tökéletes választás olyan alkalmazásokhoz, ahol fontos a pontos pozicionálás és a dinamikus mozgásvezérlés.
A BMH0702P12F1A motor kiemelkedő műszaki paraméterekkel rendelkezik, amelyek között megtalálható a 8000 rpm maximális mechanikai fordulatszám és a 2,5 Nm folyamatos nyomaték. A motor csúcs nyomatéka akár 7,4 Nm is lehet, ami kiváló dinamikus teljesítményt tesz lehetővé a hirtelen terhelésváltozások esetén. A 3000 rpm névleges fordulatszámon működve 2,2 Nm névleges nyomatékot biztosít, ami ideálissá teszi közepes terhelésű alkalmazásokhoz. A motor IP54-es védettségi fokozattal rendelkezik, így hatékonyan véd a por és a fröccsenő víz ellen, ezáltal ipari környezetben is megbízhatóan működik.
A BMH0702P12F1A motorba integrált Multiturn SinCos Hiperface encoder kimagasló pozícionálási pontosságot biztosít a 131072 pont/fordulat x 4096 fordulat felbontással. A reteszelt tengelyvég megbízható erőátvitelt tesz lehetővé, míg a beépített fék (3 Nm féktartó nyomatékkal) biztonságosan tartja a pozíciót áramkimaradás esetén is. A motor természetes konvekcióval hűti magát, ami növeli a megbízhatóságát és csökkenti a karbantartási igényét. A tengelyátmérő 11 mm, a tengely hossza 23 mm, a reteszméret pedig 18 mm, ami kompatibilissé teszi számos ipari alkalmazással.
A BMH0702P12F1A motor kifejezetten a Lexium 32 hajtásokkal való használatra lett optimalizálva, különösen az LXM32.D12N4 típussal, 400-480 V háromfázisú tápellátással. A motort nemzetközi szabvány szerinti peremmel szerelték, ami megkönnyíti a telepítést különböző gépekbe. Az egyenes csatlakozók egyszerű kábelezést tesznek lehetővé. A termék további műszaki jellemzői között megtalálható a 0,84 N.m/A nyomatékállandó, az 54,08 V/krpm ellenelektromos erő állandó, 5 motor pólus, 1,24 kg.cm² rotortehetetlenség, valamint a 3,8 Ohm állórész ellenállás és az 5,89 mH állórész induktivitás (20 °C-on). A termék összsúlya 3,3 kg, teljes hossza pedig 193 mm. A BMH0702P12F1A ideális választás olyan precíziós alkalmazásokhoz, mint a csomagológépek, anyagmozgatás, szerszámgépek vagy bármely olyan ipari berendezés, ahol fontos a pontos, megbízható és dinamikus mozgásvezérlés.
Schneider Electric Lexium 32 - BMH0702P12F1A -BMH szervomotor, 70 mm, max 700 W, max 8000 rpm, 2,5 Nm, IP54, retesszel, 32 hajtáshoz műszaki adatok
Fő jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervomotor
Maximális mechanikai fordulatszám: 8000 rpm
Folyamatos állónyomaték: 2,5 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
Folyamatos állónyomaték: 2,5 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
Csúcs állónyomaték: 7,4 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
Csúcs állónyomaték: 7,4 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
Névleges kimenő teljesítmény: 700 W LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
Névleges kimenő teljesítmény: 700 W LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
Névleges nyomaték: 2,2 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
Névleges nyomaték: 2,2 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
Névleges fordulatszám: 3000 rpm LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
Névleges fordulatszám: 3000 rpm LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
Termék kompatibilitás: LXM32.D12N4 400...480 V háromfázisú esetén
Tengelyvég: Reteszelt
IP védettségi fokozat: IP54 szabvány
Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat x 4096 fordulat
Tartófék: Van
Szerelési támogatás: Nemzetközi szabvány szerinti perem
Elektromos csatlakozás: Egyenes csatlakozók
Kiegészítő információk
Termékcsalád kompatibilitás: Lexium 32
Névleges tápfeszültség: 480 V
Hálózati fázisszám: Háromfázisú
Folyamatos állóáram: 2,94 A
Folyamatos teljesítmény: 1,51 W
Maximális áram Irms: 9,65 A LXM32.D12N4 esetén
Maximális tartós áram: 9,68 A
Második tengely: Nincs második tengelyvég
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Retesz szélesség: 18 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Tartónyomaték: 3 N.m tartófék
Motor perem mérete: 70 mm
Motor kötegek száma: 2
Nyomaték állandó: 0,84 N.m/A 120 °C-on
Ellenelektromos erő állandó: 54,08 V/krpm 120 °C-on
Motor pólusok száma: 5,0
Rotor tehetetlensége: 1,24 kg.cm²
Állórész ellenállás: 3,8 Ohm 20 °C-on
Állórész induktivitás: 5,89 mH 20 °C-on
Állórész elektromos időállandó: 3,2 ms 20 °C-on
Maximális radiális erő Fr: 710 N 1000 rpm-nél
Maximális radiális erő Fr: 560 N 2000 rpm-nél
Maximális radiális erő Fr: 490 N 3000 rpm-nél
Maximális radiális erő Fr: 450 N 4000 rpm-nél
Maximális radiális erő Fr: 410 N 5000 rpm-nél
Maximális radiális erő Fr: 390 N 6000 rpm-nél
Maximális axiális erő Fa: 0,2 x Fr
Fék behúzási teljesítmény: 7 W
Hűtés típusa: Természetes konvekció
Hossz: 193 mm
Központosító gallér átmérő: 60 mm
Központosító gallér mélység: 2,5 mm
Rögzítő furatok száma: 4
Rögzítő furatok átmérője: 5,5 mm
Rögzítő furatok körátmérő: 82 mm
Nettó tömeg: 3,3 kg
Méretezési referencia: BMH0702P
Hálózat fázisszáma: 3
Szöghiba: 1,4 °
Tehetetlenség: 0,11 kg.cm² fék esetén
Tehetetlenség: 1,129 kg.cm² motor esetén
Teljesítmény görbék
A motor teljesítmény görbéi a 400 V és 480 V háromfázisú tápellátással LXM32•D12N4 szervo meghajtóval használva elérhetők, amelyek mutatják a motor csúcs nyomaték és folyamatos nyomaték értékeit különböző fordulatszámokon.
