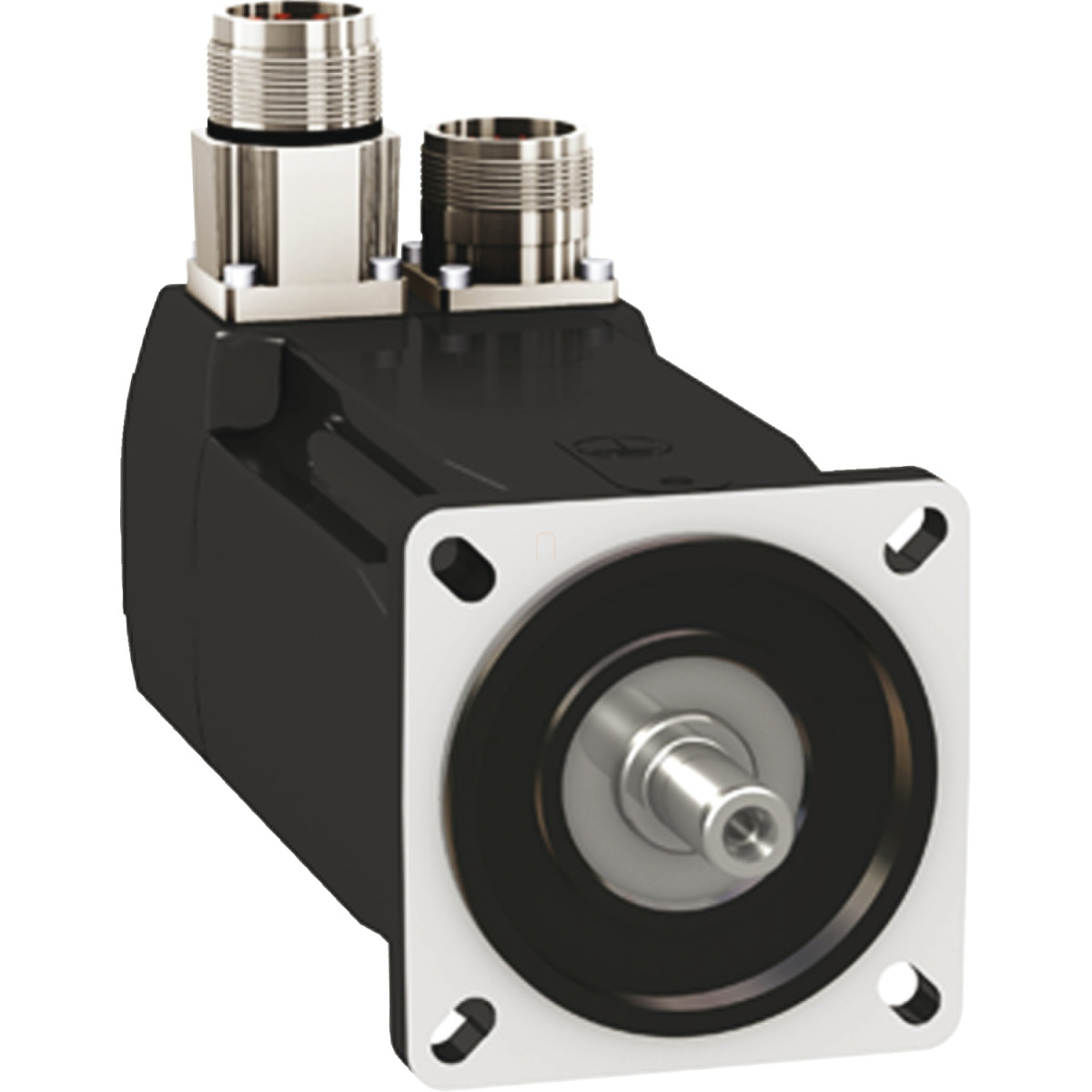

Schneider Electric Lexium 32 - BMH0702P07F1A - BMH szervomotor, 70 mm, max 700 W, max 8000 rpm, 2,5 Nm, IP54, retesz nélkül, 32 hajtáshoz

Szélesség méret: 200 mm

Hosszúság méret: 400 mm

Magasság méret: 110 mm

Gyártó neve: Schneider Electric Zrt.

Egyedi rendelésre

Schneider Electric Lexium 32 - BMH0702P07F1A - BMH szervomotor, 70 mm, max 700 W, max 8000 rpm, 2,5 Nm, IP54, retesz nélkül, 32 hajtáshoz

Name: Schneider Electric Lexium 32 - BMH0702P07F1A - BMH szervomotor, 70 mm, max 700 W, max 8000 rpm, 2,5 Nm, IP54, retesz nélkül, 32 hajtáshoz
Brand: Schneider Electric
SKU: 3606485193878
Price: 377150 HUF
Availability: InStock

377 150 Ft

Egyedi rendelésre

A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket még kedvezőbb áron, kattints ide!

👀Nézd meg ezeket a kategóriákat is !

Schneider Electric

Elektromotor

Schneider Electric Lexium 32

A Schneider Electric BMH0702P07F1A szervomotorja a Lexium 32 termékcsalád tagja, amely kiváló teljesítményt és precíziós vezérlést kínál az ipari automatizálási alkalmazásokban. Ez a kompakt kivitelű szervomotor ideális választás olyan alkalmazásokhoz, ahol pontos pozicionálás és dinamikus mozgásvezérlés szükséges, mindezt kis helyigény mellett.

A BMH0702P07F1A modell 2,5 Nm folyamatos nyomatékot biztosít, míg a csúcsnyomatéka eléri a 7,4 Nm-t, ami kiváló dinamikát tesz lehetővé. A motor maximális mechanikai fordulatszáma 8000 rpm, névleges fordulatszáma pedig 3000 rpm. A 700 W névleges kimeneti teljesítményével ez a szervomotor tökéletesen alkalmas közepes teljesítményigényű feladatokhoz. A motor támogatja a három fázisú, 400 V-os vagy 480 V-os tápfeszültséget, és kompatibilis a Lexium 32 sorozatú LXM32.D12N4 hajtásokkal.

A szervomotor kiváló műszaki paraméterekkel rendelkezik: 0,84 N.m/A nyomatékállandó, 54,08 V/krpm ellenelektromos erő állandó 120 °C-on, valamint 3,8 Ohm állórész-ellenállás és 5,89 mH állórész-induktivitás 20 °C-on. A visszacsatolást egy nagy felbontású, 32768 pont/fordulat × 4096 fordulat felbontású Multiturn SinCos Hiperface jeladó biztosítja, ami rendkívül pontos pozicionálást tesz lehetővé. A szervomotor IP54-es védettséggel rendelkezik, így védett a por és a fröccsenő víz ellen, amely sokoldalú felhasználást biztosít különböző környezetekben.

A BMH0702P07F1A szervomotor konstrukciója kifejezetten a hosszú élettartamra és a megbízható működésre lett tervezve. A motor sima tengelyvéggel rendelkezik, amely 11 mm átmérőjű és 23 mm hosszú. A motor továbbá beépített fékkel van ellátva, amely 3 Nm tartónyomatékot biztosít, és lehetővé teszi a pozíció megtartását áramkimaradás esetén is. A motor természetes konvekcióval hűl, méretei pedig kompaktak: teljes hossza fékkel 193 mm. A motor nemzetközi szabvány szerinti peremmel rendelkezik, ami megkönnyíti a telepítést. Az elektromos csatlakozást egyenes csatlakozók biztosítják. A motor nettó tömege 3,3 kg, és egyszerűen integrálható automatizálási rendszerekbe.

Schneider Electric Lexium 32 - BMH0702P07F1A -BMH szervomotor, 70 mm, max 700 W, max 8000 rpm, 2,5 Nm, IP54, retesz nélkül, 32 hajtáshoz műszaki adatok

Főbb jellemzők

Eszköz rövid neve: BMH

Termék vagy alkatrész típusa: Szervomotor

Maximális mechanikai sebesség: 8000 rpm

Folyamatos pangási nyomaték: 2,5 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázis mellett

Folyamatos pangási nyomaték: 2,5 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázis mellett

Csúcs pangási nyomaték: 7,4 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázis mellett

Csúcs pangási nyomaték: 7,4 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázis mellett

Névleges kimeneti teljesítmény: 700 W LXM32.D12N4 esetén 3 A, 400 V, háromfázis mellett

Névleges kimeneti teljesítmény: 700 W LXM32.D12N4 esetén 3 A, 480 V, háromfázis mellett

Névleges nyomaték: 2,2 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázis mellett

Névleges nyomaték: 2,2 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázis mellett

Névleges sebesség: 3000 rpm LXM32.D12N4 esetén 3 A, 400 V, háromfázis mellett

Névleges sebesség: 3000 rpm LXM32.D12N4 esetén 3 A, 480 V, háromfázis mellett

Termékkompatibilitás: LXM32.D12N4 400...480 V háromfázis mellett

Tengelyvég: Sima tengely

IP védettségi fokozat: IP54 standard

Sebesség visszacsatolás felbontása: 32768 pont/fordulat x 4096 fordulat

Tartófék: Beépítve

Szerelési támogatás: Nemzetközi szabvány szerinti perem

Elektromos csatlakozás: Egyenes csatlakozók

Kiegészítő jellemzők

Termékcsalád kompatibilitás: Lexium 32

Névleges tápfeszültség [Us]: 480 V

Hálózati fázisok száma: Három fázis

Folyamatos pangási áram: 2,94 A

Folyamatos teljesítmény: 1,51 W

Maximális áram Irms: 9,65 A LXM32.D12N4 esetén

Maximális tartós áram: 9,68 A

Második tengely: Második tengelyvég nélkül

Tengely átmérő: 11 mm

Tengely hosszúság: 23 mm

Visszacsatolás típusa: Multiturn SinCos Hiperface

Tartó nyomaték: 3 N.m tartófék

Motor perem méret: 70 mm

Motor stacking-ek száma: 2

Nyomaték állandó: 0,84 N.m/A 120 °C-on

Ellenelektromos erő állandó: 54,08 V/krpm 120 °C-on

Motor pólusok száma: 5.0

Forgórész tehetetlenségi nyomatéka: 1,24 kg.cm²

Állórész ellenállás: 3,8 Ohm 20 °C-on

Állórész induktivitás: 5,89 mH 20 °C-on

Állórész villamos időállandója: 3,2 ms 20 °C-on

Maximális radiális erő Fr: 710 N 1000 rpm-nél

Maximális radiális erő Fr: 560 N 2000 rpm-nél

Maximális radiális erő Fr: 490 N 3000 rpm-nél

Maximális radiális erő Fr: 450 N 4000 rpm-nél

Maximális radiális erő Fr: 410 N 5000 rpm-nél

Maximális radiális erő Fr: 390 N 6000 rpm-nél

Maximális axiális erő Fa: 0,2 x Fr

Fék behúzási teljesítmény: 7 W

Hűtés típusa: Természetes konvekció

Hossz: 193 mm

Központosító gallér átmérő: 60 mm

Központosító gallér mélység: 2,5 mm

Rögzítő furatok száma: 4

Rögzítő furatok átmérője: 5,5 mm

Rögzítő furatok körátmérője: 82 mm

Nettó tömeg: 3,3 kg

Méretezési referencia: BMH0702P

Hálózati fázisok száma: 3

Szöghiba [pontosság]: 4,8 °

Réz hőmérséklet forró állapotban: 135 °C

Mágnes hőmérséklet forró állapotban: 100 °C

Mágnes hőmérséklet szobahőmérsékleten: 20 °C

Termék adatok

Szélesség méret

200 mm

Hosszúság méret

400 mm

Magasság méret

110 mm

Gyártó neve

Schneider Electric Zrt.

EAN

3606485193878

Gyártó címe

1133 Budapest, Váci út 96-98.

Gyártó elérhetősége

hu-schneider@schneider-electric.com

Névleges feszültség

480

Kivitel

váltakozó áram-szinkron motor

Védettség

IP54

Pólusszám

Hálózati frekvencia

50/60 Hz

Gyártó/Márka

Schneider Electric

Névleges áram

3 A

Max. kimeneti feszültség

500 V

Tömeg

2,8 kg/db

Cikkszám

3606485193878
