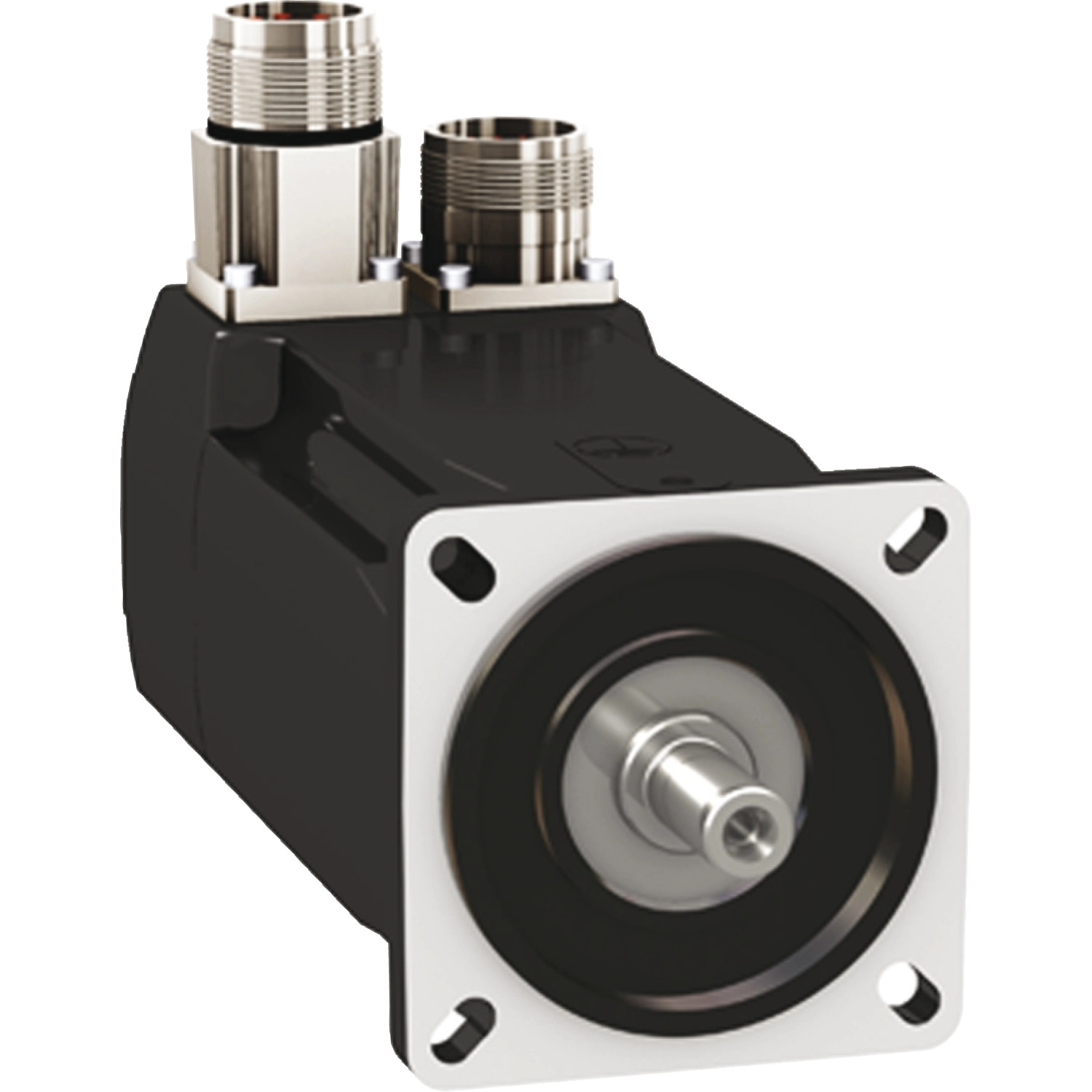

Schneider Electric Lexium 32 - BMH0701P02A1A - BMH szervomotor, 70 mm, max 750 W, max 8000 rpm, 1,4 Nm, IP54, retesz nélkül, fék nélkül, 32 hajtáshoz
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A BMH0701P02A1A motor maximális mechanikai fordulatszáma 8000 rpm, ami rendkívüli rugalmasságot biztosít a különböző sebességigényű alkalmazásokhoz. A motor 1,2 Nm folyamatos álló nyomatékot biztosít LXM32.U60N4 hajtással 400/480 V háromfázisú tápfeszültségnél, míg LXM32.D12N4 hajtással ez az érték 1,4 Nm-re emelkedik. Csúcs álló nyomatéka mindkét hajtással 4,2 Nm, ami kiváló dinamikus teljesítményt és gyors reagálást tesz lehetővé a hirtelen terhelésváltozásokra. A névleges fordulatszám 3000 rpm LXM32.U60N4 hajtással, és 5000 rpm LXM32.D12N4 hajtással, a névleges kimeneti teljesítmény pedig 350 W, illetve 700 W a választott hajtástól függően.
A motor IP54 védettségi besorolással rendelkezik, amely védelmet nyújt por és fröccsenő víz ellen, így ideális ipari környezetben történő használatra. A 11 mm átmérőjű, 23 mm hosszúságú sima tengely kialakítás sokoldalú csatlakoztatási lehetőséget biztosít. A visszacsatolási rendszer egy nagy felbontású, 131072 pont/fordulat × 4096 fordulat multiturn SinCos Hiperface enkóder, amely kivételes pontosságú pozícionálást tesz lehetővé. A motor fék nélküli kivitelben készül, és nemzetközi szabvány szerinti karimával rendelkezik, ami egyszerűsíti a telepítést különböző alkalmazásokban.
Technikai szempontból a BMH0701P02A1A motor 0,79 Nm/A nyomatékállandóval és 50,72 V/krpm ellenelektromos erő állandóval rendelkezik 120 °C-on. A motor 5 póluspárral, 0,59 kg.cm² forgórész tehetetlenséggel, 8,3 Ohm állórész ellenállással és 10,35 mH állórész induktivitással rendelkezik 20 °C-on. A motor 122 mm hosszú, nemzetközi szabvány szerinti 70 mm-es karimával van felszerelve, centrálóperem átmérője 60 mm, és 4 db 5,5 mm átmérőjű rögzítőfurattal rendelkezik 82 mm-es osztókörön. A csatlakozás egyenes csatlakozókkal történik, ami megkönnyíti a bekötést a vezérlőszekrényben. A motor természetes konvekcióval hűl, így nem igényel külső hűtőrendszert, ami tovább egyszerűsíti a telepítést és karbantartást.
Schneider Electric Lexium 32 - BMH0701P02A1A -BMH szervomotor, 70 mm, max 750 W, max 8000 rpm, 1,4 Nm, IP54, retesz nélkül, fék nélkül, 32 hajtáshoz műszaki adatok
Általános jellemzők
Eszköz rövid neve: BMH
Termék vagy komponens típusa: Szervo motor
Maximális mechanikai fordulatszám: 8000 rpm
Folyamatos álló nyomaték: 1,2 N.m LXM32.U60N4 esetén 1,5 A, 400 V, háromfázisú
Folyamatos álló nyomaték: 1,2 N.m LXM32.U60N4 esetén 1,5 A, 480 V, háromfázisú
Folyamatos álló nyomaték: 1,4 N.m LXM32.D12N4 esetén 3 A, 400 V, háromfázisú
Folyamatos álló nyomaték: 1,4 N.m LXM32.D12N4 esetén 3 A, 480 V, háromfázisú
Teljesítmény jellemzők
Csúcs álló nyomaték: 4,2 N.m mindegyik hajtással
Névleges kimenő teljesítmény: 350 W LXM32.U60N4 esetén 1,5 A, 400/480 V, háromfázisú
Névleges kimenő teljesítmény: 700 W LXM32.D12N4 esetén 3 A, 400/480 V, háromfázisú
Névleges nyomaték: 1,1 N.m LXM32.U60N4 esetén / 1,3 N.m LXM32.D12N4 esetén
Névleges fordulatszám: 3000 rpm LXM32.U60N4 esetén / 5000 rpm LXM32.D12N4 esetén
Fizikai jellemzők
Tengelyvég: Sima tengely
IP védettségi fokozat: IP54 szabvány
Fordulatszám visszacsatolás felbontása: 131072 pont/fordulat × 4096 fordulat
Tartófék: Nincs
Szerelési támogatás: Nemzetközi szabvány karima
Elektromos csatlakozás: Egyenes csatlakozók
Elektromos jellemzők
Névleges tápfeszültség: 480 V
Hálózati fázisok száma: Három fázis
Folyamatos álló áram: 1,78 A
Folyamatos teljesítmény: 1,05 W
Maximum áram Irms: 5,97 A LXM32.U60N4 esetén / 6 A LXM32.D12N4 esetén
Mechanikai jellemzők
Tengely átmérő: 11 mm
Tengely hossz: 23 mm
Visszacsatolás típusa: Multiturn SinCos Hiperface
Motor karima mérete: 70 mm
Nyomaték állandó: 0,79 N.m/A 120 °C-on
Ellenelektromos erő állandó: 50,72 V/krpm 120 °C-on
Motorpólusok száma: 5.0
Forgórész tehetetlensége: 0,59 kg.cm²
Állórész ellenállás: 8,3 Ohm 20 °C-on
Állórész induktivitás: 10,35 mH 20 °C-on
Állórész elektromos időállandó: 2,8 ms 20 °C-on
Hűtés típusa: Természetes konvekció
Hosszúság: 122 mm
Centrálóperem átmérő: 60 mm
