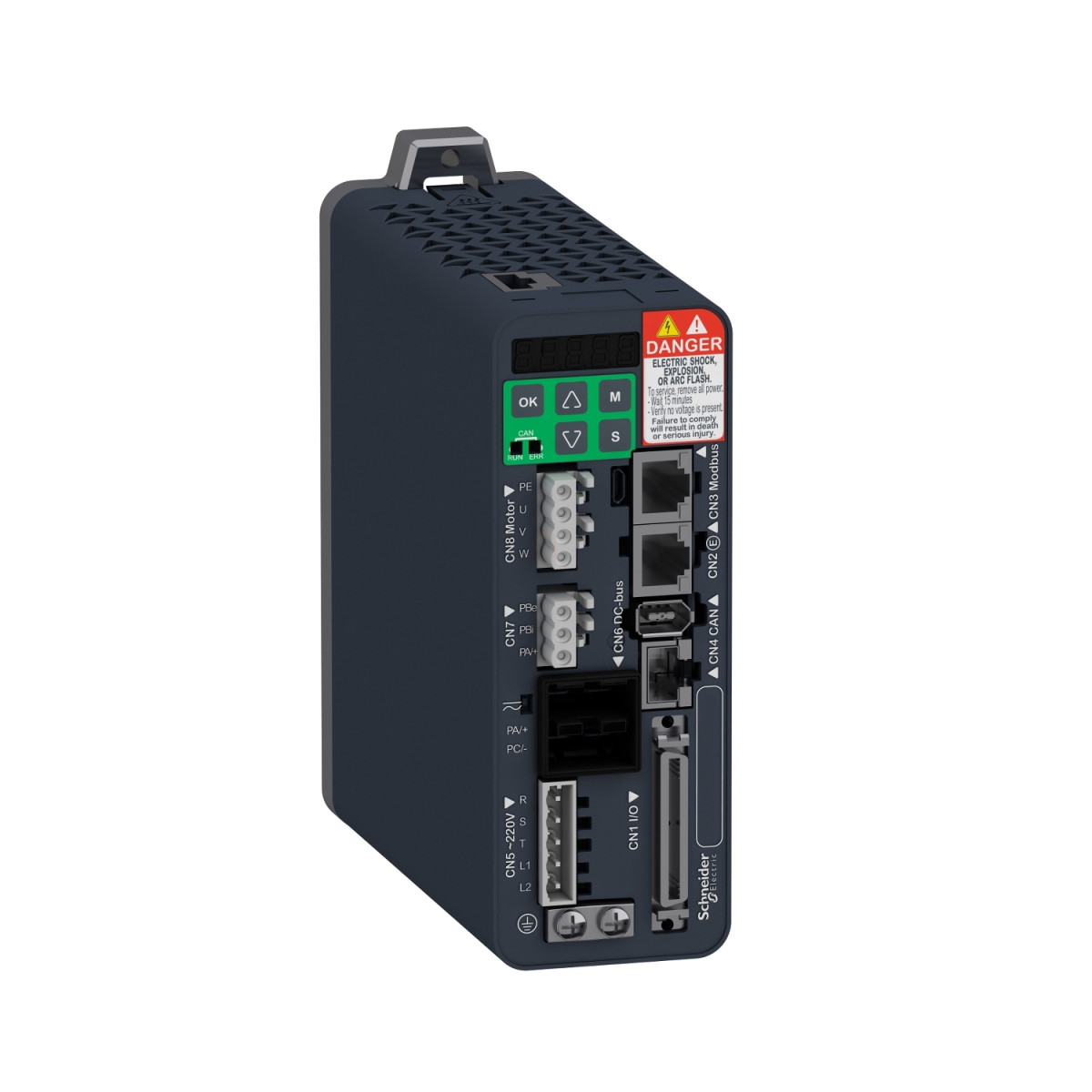

Schneider Electric Lexium 28 - LXM28EUA5M3X - 28 szervohajtás, 5000 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A Lexium 28 LXM28EUA5M3X szervohajtás kiváló kommunikációs képességekkel rendelkezik, beépített EtherCAT interfésszel, amely 100 Mbit/s átviteli sebességet biztosít. Emellett RS485 fizikai interfészt is kínál Modbus soros vonali slave kommunikációhoz. A berendezés állapotának nyomon követését több LED is segíti: egy piros LED a DC busz energizált állapotát jelzi, két többszínű LED (N.RUN és N.ERR) az üzemi státuszt mutatja, valamint négy sárga LED (2 Link státusz és 2 aktivitás) jelzi a hálózati kapcsolat állapotát. A szervo állapotának és a hibaüzenetek megjelenítését ötjegyű, hétszegmenses kijelző biztosítja.
A szervohajtás teljes körű védelmi funkciókkal rendelkezik: fordított polaritás elleni védelem a bemeneti jelekhez, rövidzárlat elleni védelem a kimeneti jelekhez, túláram, túlfeszültség, alulfeszültség, túlmelegedés, túlterhelés és túlsebesség elleni védelem a motorhoz. A beépített STO (Safe Torque Off) biztonsági funkció SIL 2 (IEC 61800-5-2:2007, IEC 61508-1:2010) megfelelőségi szintet garantál, valamint PL d/3 kategóriát az ISO 13849-1:2008 szabvány szerint. A hajtás CE és CULus minősítésekkel rendelkezik, IP20 védettségi fokozattal.
A LXM28EUA5M3X műszaki paraméterei között szerepel a 0,64 A folyamatos kimeneti áram 16 kHz kapcsolási frekvencián, valamint 3 másodperces csúcsáramként 2 A érhető el 220 V-on. Természetes konvekciós hűtéssel rendelkezik, függőleges működési helyzetben. A szervohajtás kompatibilis a BCH2 szervomotorokkal (40 mm, 1 motor stacks) 50 W teljesítménynél. Fizikai méretei: 55 mm szélesség, 150 mm magasság, 146 mm mélység, nettó tömege mindössze 1 kg. A készülék környezeti működési hőmérséklete 0...55 °C, tárolási hőmérséklete -25...65 °C, relatív páratartalom 5...95% (kondenzáció nélkül). Tengerszint feletti működési magassága legfeljebb 1000 m teljesítménycsökkenés nélkül, 1000-2000 m között pedig 100 méterenként 1%-os csökkenés mellett üzemeltethető.
Schneider Electric Lexium 28 - LXM28EUA5M3X -28 szervohajtás, 5000 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT műszaki adatok
Általános jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: LXM28E
Termék vagy komponens típusa: Motion szervohajtás
Meghajtó formátuma: Kompakt ház
Vonali áram: 0,8 A 262,8% 220 V-on, egyfázisú
0,8 A 227% 220 V-on, háromfázisú
Tápellátás
Hálózati fázisszám: Háromfázisú, Egyfázisú
Névleges tápfeszültség: 200...240 V (- 10...15%) háromfázisú
200...240 V (- 20...15%) egyfázisú
Tápfeszültség határértékei: 200…255 V háromfázisú
170…255 V egyfázisú
Tápellátás frekvencia: 50/60 Hz - 5...5%
Hálózati frekvencia: 47,5...63 Hz
Kimeneti jellemzők
Folyamatos kimeneti áram: 0,64 A 16 kHz-nél
Kimeneti áram 3s csúcs: 2 A 220 V-nál
Folyamatos teljesítmény: 50 W 220 V-nál
Névleges teljesítmény: 0,05 kW 220 V 16 kHz-nél
Kapcsolási frekvencia: 16 kHz
Túlfeszültségi kategória: III
Maximális szivárgási áram: 1,3 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés
Elektromos szigetelés: Tápellátás és vezérlés között
Csatlakozások
Kábel típusa: Árnyékolt motorkábel (hőmérséklet: 0…55 °C) réz
Elektromos csatlakozás: Rugós csatlakozó, szorítókapacitás: 0,82...1 mm², AWG 18 (L1-L2)
Rugós csatlakozó, szorítókapacitás: 0,82...1 mm², AWG 18 (R, S, T)
Rugós csatlakozó, szorítókapacitás: 0,82...1 mm², AWG 18 (U, V, W, PE)
Rugós csatlakozó, szorítókapacitás: 0,82...1 mm², AWG 18 (PA/+, PBe)
Digitális be- és kimenetek
Diszkrét bemenetek száma: 8 programozható (CN1)
2 gyors elfogás (CN1)
1 biztonsági funkció STO (CN9)
Diszkrét bemeneti feszültség: 24 V DC logikai
Diszkrét bemeneti logika: Pozitív vagy negatív (CN1)
Diszkrét kimenetek száma: 5 logikai kimenet (CN1) 12...24 V DC
1 impulzus vonat kimenet (PTO) (CN1)
Diszkrét kimeneti feszültség: 12...24 V DC
Diszkrét kimeneti logika: Pozitív vagy negatív (CN1)
Kommunikációs interfész
Kommunikációs interfész: EtherCAT, integrált
Csatlakozó típusa: RJ45 (CN4) EtherCAT-hoz
Hozzáférési mód: Slave
Átviteli sebesség: 100 Mbit/s EtherCAT esetén
Fizikai interfész: RS485 Modbus soros vonali slave-hez
Vezérlés és jelzés
Vezérlőjel típusa: Szervomotor enkóder visszacsatolás CN2
Állapotjelző LED: 1 LED (piros) DC busz energizálva
1 LED (többszínű) N.RUN
1 LED (többszínű) N.ERR
2 LED (sárga) Link (Link Status)
2 LED (sárga) aktivitás
Jelzőfunkció: Szervo állapot és hibakódok öt 7-szegmenses kijelzőegység
Védelem
Védelmi típus: Fordított polaritás ellen: bemeneti jelek
Rövidzárlat ellen: kimeneti jelek
Túláram: motor
Túlfeszültség: motor
Alulfeszültség: motor
Túlmelegedés: motor
Túlterhelés: motor
Túlsebesség: motor
Biztonsági jellemzők
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 2 az IEC 61800-5-2: 2007 szerint
SIL 2 az IEC 61508-1: 2010 szerint
PL d/kategória 3 az ISO 13849-1: 2008 szerint
Fizikai jellemzők
Jelölés: CE, CULus
IP védettségi fokozat: IP20
Hűtés típusa: Természetes konvekció
Működési helyzet: Függőleges
Termék kompatibilitás: BCH2 szervomotor (40 mm, 1 motor stacks) 50 W-nál
Szélesség: 55 mm
Magasság: 150 mm
Mélység: 146 mm
Nettó tömeg: 1 kg
Környezeti feltételek
Rezgésállóság: 3M4 amplitúdó = 3 mm (f = 9…200 Hz) az IEC 60721-3-3 szerint
Ütésállóság: 10 gn, I. típus az IEC 60721-3-3 szerint
Relatív páratartalom: 5...95% kondenzáció nélkül
Környezeti működési hőmérséklet: 0...55 °C
Környezeti tárolási hőmérséklet: -25...65 °C
Működési magasság: <= 1000 m teljesítménycsökkenés nélkül
> 1000...2000 m 1% per 100 m
