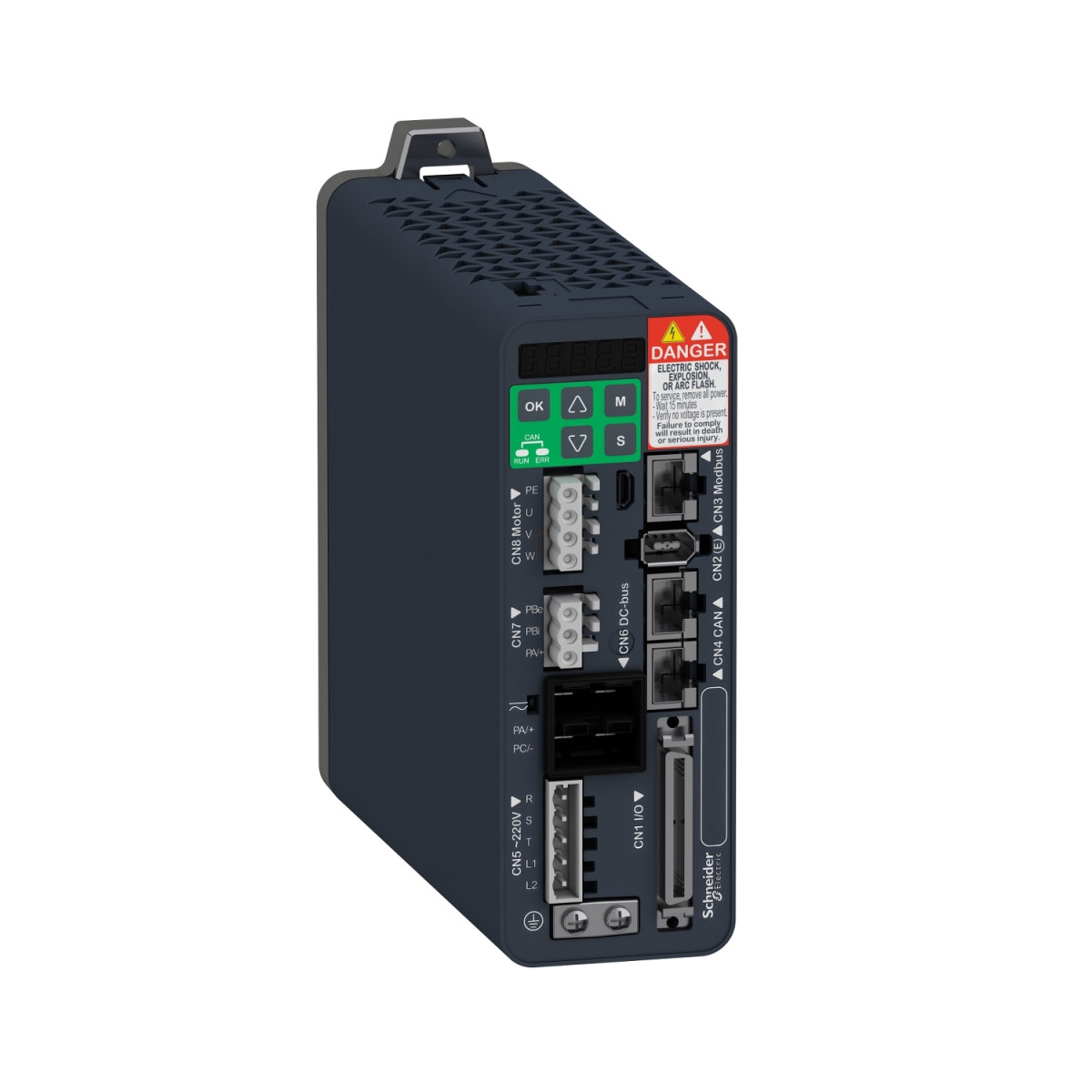

A Schneider Electric Lexium 28 (LXM28EU10M3X) motion servo drive egy kompakt kivitelű szervohajtás, amely mind egyfázisú, mind háromfázisú táphálózatról üzemeltethető 200-240V tartományban. Ez a 1000W-os modell ideális választás precíziós mozgásvezérlési alkalmazásokhoz, ahol fontos a pontos pozicionálás és a dinamikus teljesítmény.
A LXM28EU10M3X modell rendkívül sokoldalú eszköz, amely 8,5A vonali áramot biztosít 220V-on egyfázisú (176,3%) vagy háromfázisú (155,5%) bekötéssel. A kimeneti áram folyamatosan 7A 16kHz-es kapcsolási frekvencián, míg 3 másodpercig tartó csúcsterhelés esetén akár 21A is lehet. A szervohajtás névleges teljesítménye 1 kW 220V feszültségen és 16kHz-es kapcsolási frekvencián. Az eszköz kiegészítő funkciókkal rendelkezik, mint például a túlfeszültség elleni védelem, a rövidzárlat elleni védelem, a motorvédelem túláram, túl- és alulfeszültség, túlmelegedés, túlterhelés és túlsebesség ellen. Integrált STO (Safe Torque Off) biztonsági funkcióval is rendelkezik, amely megfelel számos szigorú biztonsági szabványnak, beleértve az SIL 2, PL d/kategória 3 minősítéseket különböző nemzetközi előírások szerint.
A Lexium 28 szervohajtás integrált EtherCAT kommunikációs interfésszel rendelkezik RJ45 csatlakozóval, valamint RS485 fizikai interfésszel a Modbus soros vonali slave kapcsolathoz. Az állapotjelzést LED-ek és egy hétszegmenses kijelző biztosítja, amely megjeleníti a szervó állapotát és a hibajelzéseket. Az eszköz CE és CULus jelöléssel rendelkezik, és ventilátoros hűtéssel van ellátva. Telepítési pozíciója függőleges kell legyen. A szervohajtás kompatibilis különböző BCH2 szervomotorokkal, beleértve a 130 mm-es (1 motor stack) 1000 W-os, a 100 mm-es (1 motor stack) 1000 W-os, a 130 mm-es (2 motor stack) 900 W-os és a 130 mm-es (4 motor stack) 850 W-os változatokat. A készülék méretei kompaktak: 55 mm széles, 150 mm magas és 170 mm mély, tömege mindössze 1,2 kg. A szervohajtás IP20 védettséggel rendelkezik, és 0-55 °C közötti környezeti hőmérsékleten üzemeltethető. Az LXM28EU10M3X számos diszkrét be- és kimenettel rendelkezik, beleértve 8 programozható bemenetet, 2 gyors rögzítési bemenetet, 1 biztonsági funkciót, 5 logikai kimenetet és 1 impulzus vonat kimenetet, amelyek lehetővé teszik a szervohajtás sokoldalú használatát különböző automatizálási feladatokban.
Schneider Electric Lexium 28 - LXM28EU10M3X -28 szervohajtás, 1000 W, 1/3f, 230 VAC, 1x Modbus, 2x EtherCAT műszaki adatok
Fő jellemzők
Termékcsalád: Lexium 28
Eszköz rövid neve: LXM28E
Termék vagy komponens típus: Motion szervo hajtás
Hajtás formátuma: Kompakt ház
Vonali áram: 8.5 A 176.3 % 220 V-on, egyfázisú
Vonali áram: 8.5 A 155.5 % 220 V-on, háromfázisú
Kiegészítő jellemzők
Hálózati fázisok száma: Háromfázisú / Egyfázisú
Névleges tápfeszültség [Us]: 200...240 V (- 10...15 %) háromfázisú
Névleges tápfeszültség [Us]: 200...240 V (- 20...15 %) egyfázisú
Tápfeszültség határok: 200…255 V háromfázisú
Tápfeszültség határok: 170…255 V egyfázisú
Tápfrekvencia: 50/60 Hz - 5...5 %
Hálózati frekvencia: 47.5...63 Hz
EMC szűrő: Nincs EMC szűrő
Folyamatos kimeneti áram: 7 A 16 kHz-en
Kimeneti áram 3s csúcs: 21 A 220 V-on
Folyamatos teljesítmény: 1000 W 220 V-on
Névleges teljesítmény: 1 kW 220 V-on 16 kHz-en
Kapcsolási frekvencia: 16 kHz
Túlfeszültség kategória: III
Maximum szivárgási áram: 4.5 mA
Kimeneti feszültség: <= tápfeszültség
Elektromos szigetelés: Teljesítmény és vezérlés között
Kábel típusa: Árnyékolt motor kábel (hőmérséklet: 0…55 °C) réz
Bemenet/Kimenet specifikációk
Diszkrét bemenet szám: 8 programozható (CN1)
Diszkrét bemenet szám: 2 gyors rögzítés (CN1)
Diszkrét bemenet szám: 1 biztonsági funkció STO (CN9)
Diszkrét bemenet feszültség: 24 V DC logikai
Diszkrét bemenet logika: Pozitív vagy negatív (CN1)
Diszkrét kimenet szám: 5 logikai kimenet (CN1) 12...24 V DC-nél
Diszkrét kimenet szám: 1 impulzus vonat kimenet (PTO) (CN1)
Diszkrét kimenet feszültség: 12...24 V DC
Diszkrét kimenet logika: Pozitív vagy negatív (CN1)
Védelem és biztonság
Védelem típusa: Fordított polaritás ellen: bemeneti jel
Védelem típusa: Rövidzárlat ellen: kimeneti jel
Védelem típusa: Túláram: motor
Védelem típusa: Túlfeszültség: motor
Védelem típusa: Alulfeszültség: motor
Védelem típusa: Túlmelegedés: motor
Védelem típusa: Túlterhelés: motor
Védelem típusa: Túlsebesség: motor
Biztonsági funkció: STO (safe torque off), integrált
Biztonsági szint: SIL 2 az IEC 61800-5-2: 2007 szerint
Biztonsági szint: SIL 2 az IEC 61508-1: 2010 szerint
Biztonsági szint: PL d/kategória 3 az ISO 13849-1: 2008 szerint
Kommunikáció és jelzések
Kommunikációs interfész: EtherCAT, integrált
Csatlakozó típus: RJ45 (CN4) EtherCAT-hoz
Hozzáférési mód: Slave
Átviteli sebesség: 100 Mbit/s EtherCAT-nál
Fizikai interfész: RS485 Modbus soros vonali slave-hez
Állapot LED: 1 LED (piros) DC busz energetizált
Állapot LED: 1 LED (többszínű) N.RUN
Állapot LED: 1 LED (többszínű) N.ERR
Állapot LED: 2 LED (zöld) Link (Link Status)
Állapot LED: 2 LED (sárga) aktivitás
Jelzési funkció: Szervo állapot és hiba kódok öt 7-szegmenses kijelző egység
Jelölés: CE, CULus
Fizikai jellemzők és működési környezet
Hűtés típusa: Ventilátor
Működési pozíció: Függőleges
Termék kompatibilitás: Szervo motor BCH2 (130 mm, 1 motor stack) 1000 W-on
Termék kompatibilitás: Szervo motor (100 mm, 1 motor stack) 1000 W-on
Termék kompatibilitás: Szervo motor (130 mm, 2 motor stack) 900 W-on
Termék kompatibilitás: Szervo motor (130 mm, 4 motor stack) 850 W-on
Szélesség: 55 mm
Magasság: 150 mm
Mélység: 170 mm
IP védettségi fokozat: IP20
Rezgésállóság: 3M4 amplitúdó = 3 mm (f = 9…200 Hz) az IEC 60721-3-3 szerint
Ütésállóság: 10 gn, I. típus az IEC 60721-3-3 szerint
Relatív páratartalom: 5…95 % kondenzáció nélkül
Környezeti levegő hőmérséklet működés közben: 0…55 °C
Környezeti levegő hőmérséklet tárolás során: -25…65 °C
Üzemeltetési magasság: <= 1000 m értékcsökkenés nélkül
Üzemeltetési magasság: > 1000...2000 m 1 % per 100 m
